    Бак под давлением для обработки древесины




    Приветствую всех любителей самоделок, сегодня представляю вашему вниманию вариант изготовления бочка, в которое закачивается воздух под давлением. Судя по комментариям к видео, автор изготовил его для обработки древесины, для ускоренной пропитки её полимерными составами. В итоге после термообработки древесина становиться более прочной и при обработке приобретает красивую текстуру. Ещё это процесс, если я не ошибаюсь, называют стабилизацией древесины. Но это судя по комментам. По сути, это что-то похожее на автоклав, только не для консервирования, а для дерева. Может быть, кто-то из вас сталкивался с подобными конструкциями и знает точно, что это и для чего. В общем, идейка меня заинтересовала, и я решил представить её вам. Тем более, что конструкция совсем не сложная в изготовлении. Может, кто-то найдет ей другое применение. В общем если и вас идея заинтересовала, милости прошу, читайте статью, смотрите видео под ней и берите идею на заметку.

    Материалы:


    * старый бак (скорее всего от компрессора),
    * металлическая полоса сечением 20х3 мм,
    * металлический уголок сечением 40х40 мм,
    * резьбовые шпильки (приблизительно М14-16),
    * шайбы и гайки под шпильку,
    * металлический пруток диаметром 10-12 мм,
    * резина толщиной 4-5 мм,
    * краска,
    * профильная труба для ножек (сечение на своё усмотрение),
    * клей для склейки резины и металла),
    * листовой металл толщиной примерно 3-4 мм,
    * комплект манометр со штуцерами и краником.

    Инструменты и оборудование:


    * токарный станок по дереву (необязательно),
    * болгарка с отрезными и зачистными кругами,
    * сварочный аппарат,
    * рожковые ключи,
    * тиски,
    * инструмент для разметки (линейка, рулетка и маркер).

    Шаг 1.


    Изготовление автор начинает с подготовки бака. Подготавливает он его весьма необычным и небезопасным способом – зажимает в токарном станке по дереву. Лично я бы так не рисковал и вам не советую, к тому же такой станок есть не у всех. В любом случае, для удаления ржавчины автор использует болгарку, просто без станка процесс займёт немного больше времени.


    Прежде чем приступить к зачистке, автор открутил колеса и болгаркой срезал все лишние детали. Затем всю поверхность зачистил.





    Так же болгаркой подчистил один из швов. Затем в этом месте (по шву) выполнил разметку и по ней распилил бак.






    Шаг 2.


    На этом этапе автор подготовил ножки. Их будет три штуки. Заготовки профильных труб автор подогнул в тисках (на глазок). Затем нанес по краям разметку, по ней обрезал лишнее.

    Затем оставшиеся язычки подогнул к торцам и обварил. После готовые ножки автор приварил к баку снизу.







    Шаг 3.


    На этом этапе автор занялся верхом бака и крышкой (отрезанная ранее часть). На фото видно, что к кромкам емкости и крышки приварены бортик, это кольца вырезанные из листовой стали. Этого нет на видео, но тут думаю всё понятно.





    Для более плотного соединения и чтобы крышка не смещалась, автор решил дополнить его обручем. Его автор изготовил из металлической полосы сечением 20х3 мм. От нее отрезал отрезок нужной длины, из него согнул кольцо нужного диаметра, лишние края обрезал и сварил обруч.





    Шаг 4.


    Какое плотное соединение без резиновых прокладок. Именно их автор и изготовил на этом этапе. Из куска резины автор вырезал по диаметру крышки два круга, процесс на фото.




    Шаг 5.


    Теперь необходимо предусмотреть крепление крышки. Для этого автор использует металлический уголок. От него, но отрезал четыре вот такие заготовки.



    Каждую поочередно зажал в тисках и пожал полки внутрь при помощи вот такого фанерного шаблончика. Как по мне, так делать это не обязательно.





    Затем автор отрезал ещё четыре таких заготовки, нанес на полки вот такую разметку (на фото плохо видно, но далее будет более понятно, что к чему).



    Шаг 6.


    На этом этапе автор вернулся к ранее подготовленному обручу. Его он приварил к борту крышки, сначала прихватил прихватками, чтобы всё было ровно и аккуратно, затем обварил полностью.





    Шаг 7.


    Здесь автор снова возвращается к креплениям. Среди ранее подготовленных деталей из уголков, на фото мы видим шпильки и гайки с шайбами. Из них автор собрал вот такие комплекты, которые примерял к емкости с крышкой вот таким образом.







    Далее автор зафиксировал крепления проволокой (или веревкой) и приварил к корпусу и крышке.



    Шаг 8.


    На этом этапе автор решил покрасить конструкцию. Для этого он использует не обычную краску, а красный колер и какую-то прозрачную жидкую массу. Все эти компоненты автор смешал и этим составом покрасил детали.




    Шаг 9.


    На этом этапе автор изготовил зажимные барашки для винтов (назову их так). Для этого он взял отрезок трубочки и с помощью маркера и линейки нанес на неё вот такую разметку.



    Затем, сначала просверлил в стенке отверстия, а потом разрезал трубочку на четыре части.
    По диаметру отверстий в трубочках автор подобрал пруток и так же разрезал его на четыре детали нужной длины.
    Затем трубочки с противоположной отверстию стороны нарезал крест-накрест по торцу, немного развальцевал их и запрессовал с этой стороны гайки. После их обварил и зачистил. Барашки готовы.













    Шаг 10.


    Дно бака автор залил раствором (скорее всего это цемент), видимо для утяжеления и устойчивости.


    Шаг 11.


    Теперь необходимо изготовить уплотнение соединения крышки с баком. Для этого автор приклеил ранее вырезанные резиновые круги. Сначала один круг приклеил к крышек. Нанес клей на ободок крышки и на резиновый диск, соединил детали, и место соединения простучал деревяшкой с молотком.








    Затем, смазал ободок на баке и сверху установил крышку, в которую предварительно поместил второй резиновый круг, это для того, чтобы не было смещения.



    После ножом вырезал с крышки и бака лишнюю резину.



    Шаг 12.


    Шпильки крепления автор дополнил втулками, закрепив их так, как показано на фото. После установил их в приваренные уголки, зафиксировал, установил крышку и накрутил барашки.






    Шаг 13.


    Теперь нужно предусмотреть подачу воздуха под давлением. Для этого автор использовал вот такой покупной комплект из манометра, штуцеров, крестовины и краника.


    Все детали автор собрал, используя ФУМ ленту, затем готовый узел вкрутил в бак. В баке было ещё одно резьбовое отверстие, его автор закрыл заглушкой.
    Бак под давлением для обработки древесины





    Шаг 14.


    На этом этапе автор испытал свою конструкцию в деле. В бак установил две емкости с древесиной и полимерами. Зажал крышку и подал воздух под давлением. После спустил его. Достал емкости, вот что у него получилось.







    На этом у меня всё, всем спасибо за внимание. Предлагаю поделиться в комментариях своими соображениями по данной самоделке, думаю, это будет интересно всем.

    Всем удачи и до новых встреч в гостях у Самоделкина!!!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

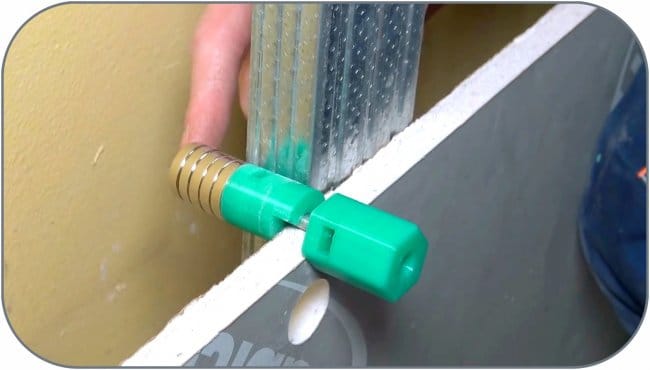

    Как сделать магнитную ловушку для протяжки проводов

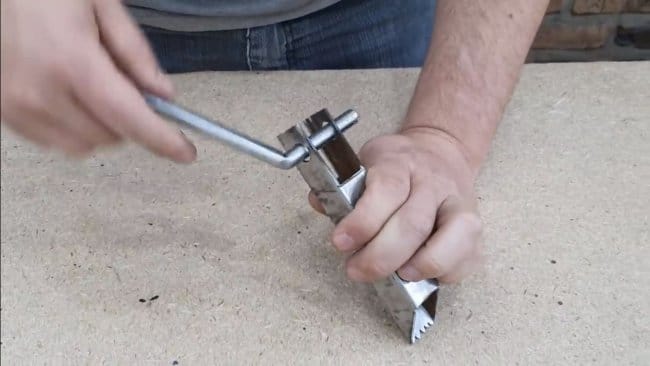

    «Затягиватель» проволоки на местах крепления шланга
