    Трехрелейная плата для управления нагрузкой с помощью ИК-пульта


    В этой статье мастер-самодельщик расскажет нам, как он изготовил плату на базе Arduino, которая может управляться с помощью любого универсального ИК-пульта дистанционного управления. Плата имеет 3 реле и может использоваться для управления различной нагрузкой (вентиляторы, освещение и т.д.) мощностью менее 1000 Вт.

    Инструменты и материалы:
    -Паяльные принадлежности;
    -Мультиметр;
    -Провода;
    -Релейный модуль - 3 шт;
    -Транзистор BC547 - 3 шт;
    -Оптопара PC817 - 3 шт;
    -Atmega328p или Arduino;
    -Кристалл 16 МГц;
    -Резистор 1 кОм - 9 шт;
    -Резистор 10К;
    -Конденсатор 22 пФ - 2 шт;
    -Конденсатор 100 нФ;
    -Винтовые клеммы - 3шт;
    -5 мм красный светодиод - 3шт;
    -Резистор 100 Ом;
    -Печатная плата;
    -Батарея 9В;
    -Диод 1N4007 - 3 шт;
    -ИК-приемник TSOP 1738;


    Шаг первый: декодирование сигнал ИК-пульта
    Каждая цифра / кнопка ИК-пульта дистанционного управления имеет идентификационный номер. Он выдается микроконтроллером внутри пульта дистанционного управления и передается через ИК-светодиод. Эти данные представлены в виде чередований 0 и 1. Чтобы понять какой код "передается" каждой кнопкой, нужно захватить их и декодировать. Сделать это можно с помощью несложной схемы на базе Ардуино.



    Подробней как декодировать любой ИК-пульт с помощью Arduino можно ознакомится по этой ссылке.

    Шаг второй: схема и плата
    Согласно принципиальной схеме мастер производит монтаж платы. Сначала устанавливает все реле и соответствующие им винтовые клеммы. Затем устанавливает все остальные компоненты: транзистор, оптрон, резисторы, диоды и светодиоды. Используя ту же идею, можно увеличить количество каналов с одного до трех и даже больше. Максимальное количество каналов ретрансляции, которые могут поддерживаться этим методом, - 12.

    После блока управления схемой устанавливает микроконтроллер и схему питания. Для этого мастер использует популярный микроконтроллер Arduino Atmega328p- 8bit. Этого более чем достаточно для проекта такого типа, Atmega328p работает на кристалле 16 МГц и также имеет функцию EEPROM (память). EEPROM помогает запоминать последнее состояние реле при отключении или отключении питания.
    Наконец, подключает ИК-приемник TSOP-1738 и для считывания значения шестнадцатеричных данных с помощью цифрового входного вывода Arduino. Код точно включает / выключает соответствующее реле, как указано в коде.
    Батареи на 9В достаточно для правильного питания схемы. Микроконтроллер и реле работают от 5В, поэтому при использовании 9-вольтовой батареи необходимо использовать регулятор 5В (7805).

    Трехрелейная плата для управления нагрузкой с помощью ИК-пульта


    Плату можно сделать самостоятельно или заказать ее изготовление промышленным способом. Файлы для изготовления платы можно скачать здесь


    .
    Шаг третий: работа устройства
    Каждая кнопка на ИК-пульте имеет разные шестнадцатеричные числа (код). Если нужно включить / выключить устройство, понадобятся две кнопки ИК-пульта. Одна для включения, другая для выключения того же устройства.

    Для включения/выключения 3-х канального реле нужны шесть кнопок. Кроме того, если нужно включить / выключить все устройства одновременно, понадобятся еще две кнопки. Всего на ИК-пульте должно быть 8 кнопок.
    При нажатии кнопки на пульте ИК-данные будут захвачены на стороне приемника, и микроконтроллер декодирует данные, немедленно включив / выключив соответствующий контакт.

    Этот код управляет только цифровыми выводами Arduino. Для включения / выключения любой нагрузки нельзя напрямую установить реле на какой-либо микроконтроллер без схемы управления и переключения. Вот почему здесь используется комбинация оптопары и транзистора NPN в качестве переключателя для правильного управления реле. Соответствующую библиотека ИК можно загрузить здесь
    .
    Шаг четвертый: код
    Соответствующую библиотека ИК можно загрузить здесь
    Этот код написан для 4-х канального реле, но он отлично работает и на этой плате 3-канального реле.
    Код можно скачать ниже.

    Все готово.

    В будущих обновлениях мастер планирует сделать эту схему более компактной и увеличить скорость микроконтроллера - просто заменив ее версией STM. Так же планируется функция EEPROM в коде и возможность подключения Bluetooth или Wi-Fi.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

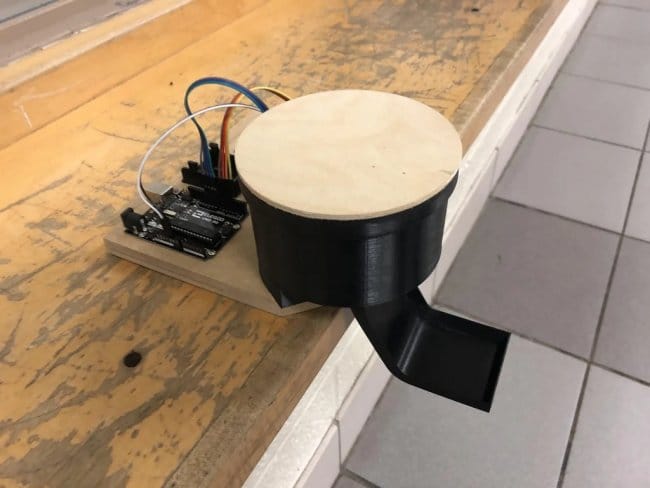

    Бесконтактный диспенсер для конфет на Arduino

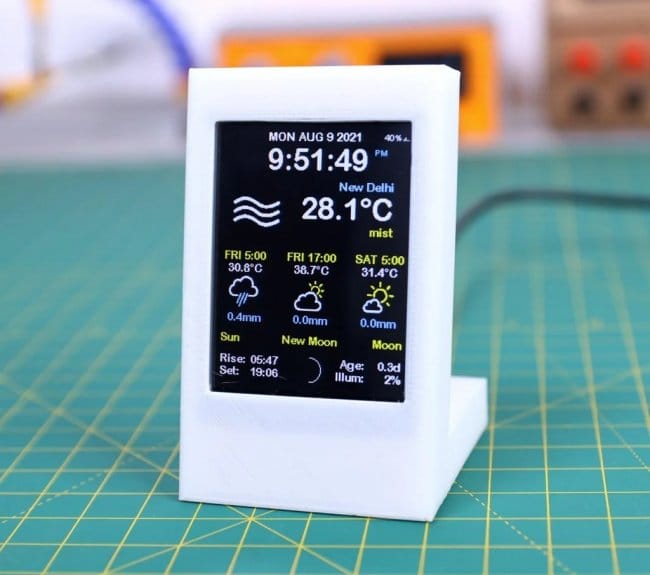

    Погодная станция с сенсорным экраном
