    Простой поворотный столик для покрасочных работ и видеосъемки своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Те из Вас, кто красит небольшие детали сложной формы в гараже или мастерской аэрозольной краской, прекрасно знают, что деталь приходится постоянно поворачивать для получения равномерного покрытия.
    В данной статье Александр, автор YouTube канала «Master Sh» расскажет Вам, как он сделал поворотный столик для выполнения покрасочных работ.

    Точно такой же столик может послужить отличным помощником при видеосъемке готовой продукции, показывая изделие со всех сторон.

    Этот проект весьма прост в изготовлении, и легко повторяется в условиях небольшой мастерской.

    Материалы, необходимые для самоделки.
    — Старый мотор-редуктор стеклоочистителя
    — Мотор с редуктором JGY370, 6 12 24 В 2-120 об/мин
    — Фланцевая муфта M6 — M12
    — ШИМ регулятор оборотов двигателя 6-35V 5A 90W
    — Регулируемый блок питания
    — Кабель USB, провода
    — Удлиненная гайка, увеличенные шайбы, болты
    — Листовая МДФ, столярный клей, стальная полоса, саморезы по дереву
    — Аэрозольная краска.

    Инструменты, использованные автором.
    — Ручной фрезер
    — Концевая фреза MZG HRC50
    — Циркульная насадка для фрезера
    — Шуруповерт
    — Сверла по металлу
    — Циркулярная пила, сверлильный станок
    — Болгарка
    — Гаечные ключи, F-струбцины
    — Тиски, метчики
    — Рулетка, угольник, маркер
    — ПауэрБанк.

    Процесс изготовления.
    Итак, основным материалом для корпуса, столешницы, и поворотного стола послужит листовая МДФ толщиной 16 мм.
    Автор размечает и вырезает на циркулярной пиле квадратную заготовку столешницы, и четыре прямоугольных элемента боковых стенок. Размеры подбираются индивидуально в зависимости от потребностей, а также габаритов применяемого двигателя.



    Первыми склеиваются между собой два верхних борта под углом 90 градусов. Клеевое соединение усиливается гвоздиками или саморезами.



    Уголок из бортов приклеивается к квадратной столешнице, и прижимается к верстаку струбцинами.


    После высыхания клея конструкция переворачивается, на дне столешницы находится центр, и в нем высверливается тонкое отверстие.



    Далее на ручной фрезер устанавливается циркульная насадка, и вырезается диск поворотного столика.

    При этом важно использовать концевую фрезу небольшого диаметра — это и будет ширина зазора между поворотным столом и столешницей.

    Также нужно закруглить выступающие углы на бортах и столешнице.


    В качестве электрического привода мастер использует старый мотор-редуктор стеклоочистителя.
    Для начала он проверяет его работоспособность, подключив аккумулятор от шуруповерта.


    Все лишние элементы откручиваются — нужен только мотор с редуктором.
    Если у Вас нет такой запчасти, или ее придется приобретать, то лучше взять недорогой новый мотор с редуктором. Там есть несколько моделей с различным передаточным числом (от 2 до 120 об/мин), и напряжением питания 6, 12, 24В. Так что можно выбрать оптимальный для Ваших задач.


    На вал редуктора мастер накручивает удлиненную гайку. Этот момент следует сразу видоизменить.
    Я рекомендую поставить вместо нее подходящую фланцевую муфту. Чуть далее станет понятно, зачем это нужно.


    Подложив увеличенную шайбу, мастер прилаживает диск столика на свое место, и прикручивает его болтом к удлиненной гайке. Конечно же, головка болта прямо по центру столика будет мешаться — именно поэтому и нужна фланцевая муфта.
    Кроме удобства крепления, она обеспечит большую жесткость соединения, и нивелирует возможные перекосы.


    Для крепления мотора автор согнул скобу из стальной полосы.



    В центральной части скобы высверливаются отверстия под крепежные болты.

    На краях сверлятся отверстия, и в них метчиком нарезается резьба M6.



    Далее скоба крепится к корпусу редуктора парой болтов. Для того чтобы столик мог выдерживать большие нагрузки, и его не перекашивало, лучше установить две скобы в виде крестовины.



    Скоба с мотором крепится к столешнице.


    Теперь можно прикручивать диск на свое место.


    Последними ко дну стола приклеиваются два бортика.


    Электрическая часть довольно проста — мастер подключает к двигателю кабель с USB разъемом.




    Питание электромотора он осуществляет от 5В пауэрбанка — этого как раз достаточно для небольших оборотов.
    Если же Вам хочется сделать регулировку скорости вращения и есть подходящий блок питания, то можно установить плату ШИМ регулятора оборотов.
    Также можно использовать регулируемый блок питания.


    Для использования стола с целью видеосъемки, лицевые панели можно покрасить или обклеить самоклеящейся пленкой. Щель между диском и корпусом можно закрыть тонкой накладной панелью, или сделать «юбку» из кожзама.

    Благодарю Александра за простую конструкцию поворотного стола.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Трясобаночный станок из мотора от дворников

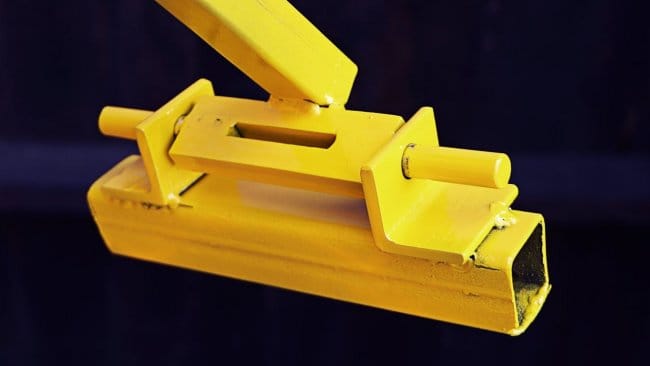

    Ручной «загибатель» металлических прутов и пластин своими руками
