    Собираем охладитель для напитков


    Всем привет, сегодня мы рассмотрим, как сделать охладитель для водки воды. Самоделка более актуальна для лета, но порой и зимой при хорошем отоплении или после бани хочется попить холодненькой водки водички. Самоделка работает на основе элементов Пельтье, которые охлаждают маленький алюминиевый радиатор, через который и будет циркулировать водочка водичка. Можно попробовать залить в охладитель и пиво, ну или сладкую газировку, но потом систему придется промывать чистой водкой водичкой. Если система вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - элементы Пельтье;
    - маленький радиатор;
    - вентиляторы 12В;
    - заглушка ПВХ 110 мм;
    - маленький краник;
    - гнездо для блока питания;
    - кнопка включения;
    - маленькие радиаторы;
    - мини-помпа на 5В;
    - трубки;
    - блок питания 12В;
    - пластиковое ведерко;
    - силиконовый герметик;
    - понижающий преобразователь напряжения;
    - мебельные уголки;
    - термопаста,
    - провода и пр.










    Список инструментов:
    - дрель;
    - паяльник;
    - мультиметр;

    Процесс изготовления самоделки:

    Шаг первый. Изготовление и установка охлаждающего модуля
    Для начала подаем напряжение 12В на элементы Пельтье и ищем холодную сторону, ну а далее холодной стороной устанавливаем элементы на радиатор. Здесь нужно использовать термопасту, для хорошей передачи тепловой энергии. На теплые стороны, верху устанавливаем охлаждающие воздушные радиаторы и вентиляторы, чтобы отводить тепло с устройства. Готовый узел устанавливается в корпус в виде заглушки из ПВХ на 110 мм. В корпусе сверлим отверстия для отвода тепла, а также в корпус монтируем гнездо зарядки и кнопку включения.








    Шаг второй. Установка ведерка и помпы
    На заглушку ставим пластиковое ведерко, в него и будет заливаться жидкость, которую нужно охладить. Внутрь ведерка помещаем помпу, подключаем систему через шланги и герметизируем при помощи силиконового герметика.





    Шаг третий. Ножки
    К основе прикручиваем уголки, а к ним прикручиваются длинные гайки. Как итог, самоделка получила отличные ножки.


    Шаг четвертый. Финальная сборка и испытания
    В завершении устанавливаем преобразователь для питания помпы, нам нужно уменьшить напряжение с 12В до 5В для питания помпы. В завершении автор поставил заглушку на дно самоделки в виде круга из ПВХ.






    Вот и все, заливаем воду в ведерко и включаем самоделку. Вода начинает циркулировать через холодный радиатор и довольно эффективно охлаждается. Через 20 минут температура воды с 28°C упала до 12-13.7°C, что является довольно комфортной температурой для потребления многих напитков.

    На этом проект завершен, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!





    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Пельтье

    Резак для пенопласта, без электроники и блоков питания

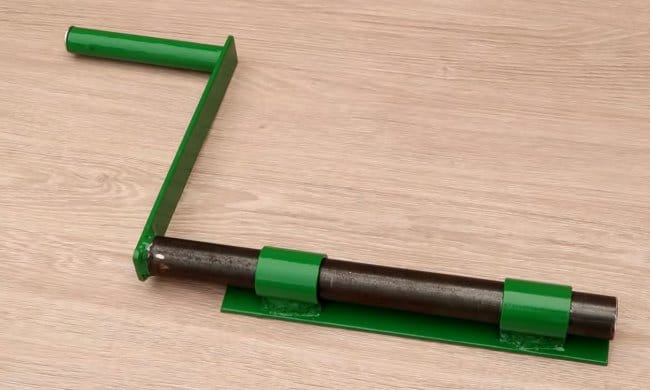

    Приспособление для навивки пружин и не только
