    Активный трёхполосный темброблок с однополярным питанием

    Приветствую, Самоделкины!
    В этой статье будет сборка интересного модуля, а именно, собирать мы будем активный трёхполосный темброблок с однополярным питанием.

    Данный темброблок предназначен для регулирования тембра нижних, средних, высоких частот и уровня громкости. Схему будущего темброблока, автор данного проекта (YouTube канал «Radio-Lab») нашел в интернете. На следующем изображении можно с ней подробно ознакомиться:

    Это схема одного канала, а темброблок будет стерео. Далее автором была нарисована вот такая печатная плата:


    Как видите, сама по себе она небольшого размера, неширокая, но длинная. Для заказа (из Китая) автор расположил две платы на одной пластине, так как в сумме по итогу выходит немного дешевле. На одной пластине две платы. Будет 5 пластин, а по факту 10 плат, так можно немного экономить, но есть один минус - придется самостоятельно разрезать полученные платы. Количество плат автор выбрал 5шт, цвет маски – зеленый.

    Что по ценам? Цена плат больше 2 долларов, т.к. платы получились больше льготного размера 10х10см + стоимость доставки. Доставка есть разная по цене, в целях экономии можно выбрать самую дешевую, что собственно и сделал автор. Конечно, выбрав данный способ доставки придется подождать подольше, но сэкономленный деньги можно потратить, например, на новые интересные проекты.

    Как уже было сказано ранее, печатные платы были заказаны заводские на сайте известной китайской компании. Скачать архив с Gerber файлами для производства печатных плат для проекта «Активный трёхполосный темброблок с однополярным питанием» можно ЗДЕСЬ.
    Спустя некоторое время получаем посылку с платами.


    По качеству печатных плат претензий нет, платы красивые, заводские с маской и шелкографией. В общем тут все отлично, всё в точности так же, как и было сделано в чертеже. Шелкография на месте. В итоге получаем нормальные качественные заводские платы, готовые под установку радиодеталей.


    Так как у нас на каждой пластине 2 платы, сперва необходимо их разрезать. С этой задачей с легкостью справится вот такая мини циркулярная пила с алмазным диском.

    С помощью данного инструмента удается получить аккуратный разрез.


    Как видите, рез получается ровный, как заводской. Печатная плата будущего темброблока получилась не большая и вот так она выглядит вблизи:


    На радиорынке и в интернете были куплены необходимые радиодетали, в этой сборке деталей немного. Схематичное обозначение и номиналы всех необходимых компонентов нанесены непосредственно на саму плату.

    Когда всё необходимое для сборки есть - можно приступать к запаиванию элементов на свои места. Что и куда паять нарисовано на самой плате, или еще можно посмотреть на чертеже.

    Сборку начинаем с установки постоянных резисторов мощностью 0,25Вт. Для измерения сопротивления резистора удобно использовать тестер радиодеталей.


    Резистор по замеру получился на 2,7кОм, таких резисторов на плате 4шт.



    Дальше будем устанавливать полярные электролитические конденсаторы, их нужно устанавливать, обязательно соблюдая полярность. Номинал и метка минуса есть на корпусе конденсатора, а метки плюса есть на плате.


    Все полярные конденсаторы установлены. Отрезки ножек будут использоваться для перемычек, а перемычек на плате довольно много.



    Когда все перемычки запаяны на свои места, удобно установить неполярные пленочные конденсаторы.


    Далее светодиод. Не забываем про полярность, светодиод нужно устанавливать по рисунку корпуса светодиода на плате.

    Микросхему установим в специальную панельку, чтобы её по желанию можно было легко заменить. Панельку и микросхему нужно устанавливать по метке ключа на плате.


    На двенадцативольтовый стабилизатор L7812 сперва необходимо установить небольшой радиатор, а уже потом установить стабилизатор на плату.


    Дальше нужно установить винтовые клеммники.



    Теперь осталось установить на плату переменные резисторы, 1 на 10кОм для регулировки уровня громкости, и 3 на 20кОм для регулировки частот.


    Еще поставим вот такие ручки:


    Без ручек может появляться посторонний фон при прикосновениях к переменным резисторам, и с ручками устройство выглядит красивее.
    Плату от флюса необходимо отмыть, чтобы всё было красиво. После сборки получился вот такой трехполосный темброблок, он не большой и вот такой имеет вид.


    На заводской печатной плате собранный модуль выглядит как заводское изделие. На изображении ниже, представлены характеристики собранного темброблока и схема подключения:


    Питание у данного теброблока однополярное, плюс (+) и минус (-). Дальше собранный модуль нужно проверить на работоспособность. Темброблок включается в разрыв между источником звукового сигнала или усилителем, в данном примере между Bluetooth модулем и активной колонкой.

    Ко входу и выходу темброблока подключим экранированные провода для передачи звукового сигнала. Справа находятся входы, а слева выходы.

    На клеммы питания подключаем разъем для подачи питания. В качестве тестового источника питания возьмем аккумулятор 12В на 3-ёх элементах Li-ion формфактора 18650. В качестве источника питания можно использовать и подходящий по напряжению блок питания от сети 220В.



    При подключении (подаче питания) обязательно нужно соблюдать полярность. После подачи питания должен засветиться светодиод.

    Модуль собран и подключен – можно приступать к тестам. Включим музыку на телефоне и проверим самодельный темброблок в работе. Более подробно о процессе сборки и тестировании готового устройства, смотрите в оригинальном видеоролике автора:

    Все регулировки работают нормально и это хорошо. Темброблок работает и это тоже хорошо.



    В общем тест показал, что собранный модуль нормально работает. В тепловизор можно наблюдать следующую картину:

    Как видим, перегревов на модулях не наблюдается. Усилитель и Bluetooth модуль можно использовать другие, аналогичные, с однополярным питанием. Усилители Д класса с однополярным питанием подключаются аналогичным образом. Вместо аккумулятора можно использовать подходящий по напряжению и току блок питания от сети 220В.

    Вот такой трехполосный темброблок получился в итоге. Он позволяет регулировать уровень громкости, низкие, средние и высокие частоты, и настроить звучание по своему вкусу.

    Так же для примера автор постарался показать простую сборку с использованием собранного темброблока, которую несложно повторить самостоятельно дома по желанию. По сути осталось добавить разъёмы, корпус и получится готовый усилитель с темброблоком и беспроводным (Bluetooth) модулем с МР3, радио и линейным входом. Или же из данных компонентов можно собрать портативную колонку. Варианты есть. По желанию можете повторять и собирать. А на этом все. Благодарю за внимание. До новых встреч!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

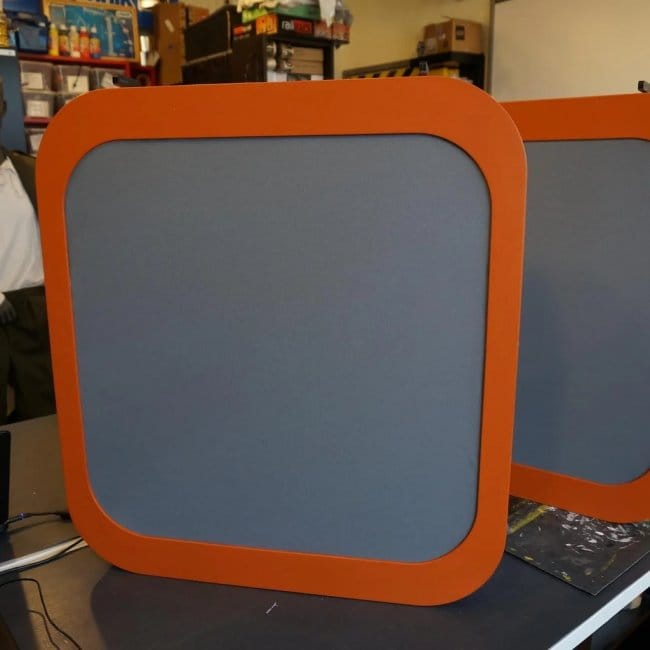

    Плоские аудиоколонки из пеноизоляции
