    Домашняя гидропоника под управлением Ардуино


    За окном осень, а за ней наступит зима. Самое время заняться огородничеством на подоконнике.
    Эту грядку с гидропоникой, мастер сделал для выращивания трав и листовых овощей. Устройство спроектировано так, чтобы требовать минимального вмешательства пользователя и занимать минимальное пространство.

    Инструменты и материалы:
    -Пиломатериалы;
    -Три трубы из ПВХ диаметром 2-2,5 дюйма (5-6 см)
    -Пластиковые горшки для гидропоники;
    -Перьевое большого диаметра;
    -Дрель;
    -Ножовка по металлу;
    -Заглушки из ПВХ;
    -Резиновые шланги 2-х размеров: (маленький, подходящий для водяного насоса и второй диаметром примерно 1/2 дюйма);
    -Сверло диаметром с диаметр шланга;
    -Ведро;
    -Труба из ПВХ диаметром примерно 3/4 дюйма (1,9 см);
    -Термоклей;
    -Наполнитель для гидропоники;
    -Семена растений;
    -Плата Arduino;
    -Перемычки;
    -Макетная плата;
    -Двухканальный релейный модуль;
    -Светодиодная лента;
    -Провода;
    -Паяльник;
    -Водяной насос;
    -Питательный раствор для гидропоники;

    Шаг первый: трубы
    Сначала нужно определится с длиной рядов гидропонного сада. В данном случае длина 90 см. Гидропонная система будет трехярусной, поэтому нужно отрезать три трубы по 90 см.

    С одной стороны каждой трубы (вдоль) нужно сделать ряд отверстий. В отверстия должен помещаться горшок с растением. Расстояние между отверстиями 8-10 см.

    С двух сторон, каждую труб, будут закрывать заглушки. Начиная с верхней трубы, в одной из заглушек нужно просверлить отверстие и вставить толстый шланг (слив). Второй конец шланга помещается в крайнее отверстие нижней трубы. С противоположного конца средней трубы, в заглушке, снова делается отверстие и устанавливается труба.

    И снова конец трубы опускается в трубу нижнего яруса.
    Эта труба последняя, от нее слив идет в емкость, размещенную под грядками.
    От этой же емкости нужно протянуть тонкую трубку к самой верхней грядке (трубе). В трубе просверлить отверстие и закрепить трубку. Второй конец этой трубки будет надеваться на штуцер помпы.
    Все соединения необходимо загерметизиовать.

    Таким образом, раствор из нижней емкости, с помощью насоса, перекачивается в верхнюю грядку/трубу. Затем, самотеком, пробегая через каждую грядку и попадая к каждой корневой системе, каждого растения, сливается снова в емкость.

    Шаг второй: рама
    Раму мастер делает из доски. Основное назначение рамы - удерживать грядки\трубы. Над каждой грядкой нужно будет подвесить рейку. Она нужна для светодиодной ленты.
    Внизу рамы должно быть достаточно места для емкости с раствором.
    Домашняя гидропоника под управлением Ардуино

    Шаг третий: подключение
    Сначала, согласно эскизу, подключаем двухканальное реле.


    Затем подключаем помпу и светодиодную ленту.


    Фитоленты должны быть приклеены к рейкам. Сами рейки подвешиваются над каждой грядкой. Таким образом, можно регулировать положение светодиодной ленты над грядкой.


    Шаг четвертый: код
    Код можно загрузить ниже. При необходимости можно изменить некоторые установки.

    Шаг пятый: выращивание растений
    Чтобы вырастить растение нужно в каждую пластиковый стакан поместить специальный материал и в него посадить семечку. Обычный грунт не подойдет, так как он размоется раствором и засорить насос. Этот материал похож на минеральную вату.

    После посадки семечки нужно смочить вату водой и прорастить семена. Затем поместить стакан в отверстие в грядке/трубе. В качестве питательного раствора можно использовать воду, так и специальные питательные растворы для гидропоники.

    Перед запуском программы отрегулируйте время в коде в зависимости от того, какое растение выращивается и как часто его нужно поливать и освещать. Отрегулируйте высоту рейки со светодиодами в зависимости от размера растений.
    Все готово. Хороших вам урожаев.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

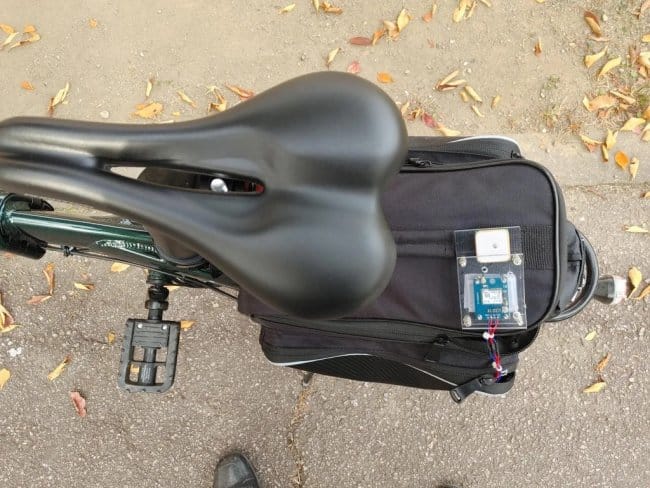

    Велосипедный трекер с GPS-модулем
