    Простая GSM сигнализация своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Многие из Вас наверняка задумывались об установке сигнализации на гараж, дачу или другие помещения.
    Далеко не всегда есть возможность передать сигнал через канал «мобильного интернета», однако работает обычная GSM связь.
    В данной статье автор YouTube канала «ElectroHobby» расскажет Вам, как можно собрать схему сигнализации с автоматическим дозвоном по заданному номеру. Также такая схема позволяет дистанционно управлять реле путем отправки SMS команд.

    Этот проект очень прост в изготовлении, и легко собирается в домашних условиях. В программном «коде» не придется разбираться — прошивка уже готова, и записывается в контроллер простым способом.

    Материалы, необходимые для самоделки.
    — Плата с микроконтроллером stm32f103c8t6 + программатор
    — GSM модем SIM800L с выносной антенной
    — Релейный модуль 3,3В
    — Конвертер CH340 USB в TTL UART
    — Контроллер бесперебойного питания для 18650
    — Макетная плата MB102, соединительные провода
    — Набор резисторов
    — Конденсатор 16В 1000мкф
    — Диод 1N4007
    — Магнитоконтактный датчик открытия двери, окна
    — Датчик движения.

    Инструменты, использованные автором.
    — Паяльник с регулировкой температуры T12
    — Мультиметр
    — Лабораторный блок питания.

    Процесс изготовления.
    Итак, основная схема выглядит следующим образом.
    Главными ее элементами послужат плата с микроконтроллером STM32 F103C8T6 и простой модуль GSM модема SIM800L с выносной антенной
    — GSM модем SIM800L с выносной антенной

    Мастер собрал схему на макетной плате, и выполнил необходимые соединения.
    Светодиод, подключенный через резистор 220Ом, работает аналогично «классическому» выносному индикатору обычной сигнализации — постоянно светится в режиме охраны, и мигает при срабатывании датчика.

    Питание модема осуществляется через диод 1N4007, а для фильтрации помех установлен конденсатор на 16В 1000мкф.



    Датчик подключается к выводам платы «GND» и «B11».
    Автор подключил к ним магнитоконтактный датчик, состоящий из двух частей — геркона в корпусе и магнита. Эти датчики применяются для контроля закрытия дверей и окон.
    В нормальном (закрытом) положении выход датчика замкнут.


    Для прошивки платы нужно подключить к ней переходник USB в TTL, и установить перемычки BOOT как показано на схеме.

    Затем переходник подключается к порту USB компьютера.


    Для загрузки прошивки нужно установить на компьютер программу STM32 Flash Loader. Ее можно скачать по следующей ссылке.
    Первым делом выбираем COM порт программатора, скорее всего он будет последним в списке, и нажимаем «Next».

    Если кнопка «Next» в следующем окне не активна, то снимаем защиту.
    Простая GSM сигнализация своими руками

    На следующей вкладке нужно установить объем памяти в 64К.

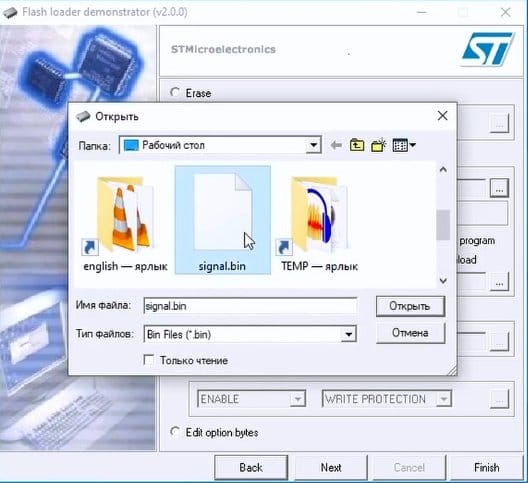

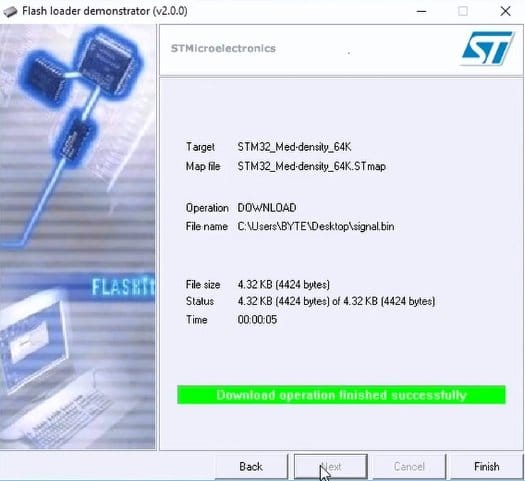

    Остается выбрать файл прошивки (его можно скачать по этой ссылке), и записать его в контроллер.




    Отключив питание контроллера после прошивки, нужно установить перемычки в положение, указанное на фото.
    SIM карта устанавливается в отсек GSM модема.
    После подачи питания, контроллер перейдет в режим привязки номера.
    Через 30 секунд нужно будет позвонить на номер установленной сим-карты. Контроллер запомнит этот номер, и можно отключать питание.


    Перед включением питания нужно перевести контроллер в рабочий режим — для этого обе перемычки «BOOT» устанавливаются в положение «0».

    При срабатывании датчика (разрыве цепи), система автоматически начнет дозвон по номеру телефона, и сделает четыре попытки с паузой в 30 секунд.

    Для питания схемы можно использовать обычное зарядное на 5В. Чтобы сигнализация работала во время отключения 220В, нужно установить вот такой модуль бесперебойного питания — он работает от обычного аккумулятора 18650.



    На базе этой же схемы можно собрать и дистанционно управляемое реле.
    Для этого нужно загрузить в контроллер другую прошивку, ее можно скачать здесь. Программирование и привязка номера осуществляются так же.

    Вместо светодиода к контроллеру подключается релейный модуль на 3,3В.

    Управление реле осуществляется командами «relay_on» и «relay_off», отправляемыми через SMS.

    В том случае, если имеется WiFi с подключенным интернетом, то легче и дешевле будет собрать другую схему, предложенную в недавней статье.



    Если Вам нужна сигнализация посерьезнее, то можно купить готовый комплект GSM сигнализации, или установить камеру видеонаблюдения.

    Благодарю автора за простую схему сигнализации и прошивку для контроллера.
