    Простая точилка для ножей своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Некоторые из Вас предпочитают затачивать ножи и другие инструменты самостоятельно, причем используя не дешевые «базарные» точилки с V-образным расположением пары твердосплавных пластин, а хорошей точилкой с регулировкой угла заточки.

    В данной статье автор YouTube канала «i made this» расскажет Вам, как можно сделать один из вариантов точилок с регулируемым углом заточки.

    Этот проект достаточно прост в изготовлении, и его легко повторить даже в небольшой «домашней» столярной мастерской. В большей части процесса автор справился ручным инструментом.

    Материалы, необходимые для самоделки.
    — Буковая доска, брус, шканты
    — Алюминиевая трубка, стальная полоса
    — Столярный клей Titebond II, льняное масло, двухкомпонентный эпоксидный клей
    — Врезные мебельные гайки
    — Винты с накаткой
    — Наждачная бумага
    — Камни для заточки ножей.


    Инструменты, использованные автором.
    — Японская пила, ножовка по металлу
    — Стамески, рубанок
    — Сверлильный станок, тиски, напильник
    — Сверла по дереву с зенковкой
    — Шуруповерт
    — Сверла по металлу
    — Автоматический керн, метчики, зенковка
    — F-струбцины
    — Цифровой угломер
    — Транспортир, угольник, карандаш.

    Процесс изготовления.
    Итак, основным материалом для корпуса точилки послужит буковая дощечка сечением 50×20 мм. Чтобы ровно отрезать доску, автор использует доску с упором.


    Дощечка довольно толстая, и мастер распиливает ее вдоль по толщине с помощью японской пилы.



    Так как распил осуществлен не до конца, он раскалывает оставшуюся перемычку, используя стамеску как клин.



    Поверхности и торцы полученных дощечек выравниваются рубанком.



    Основанием точилки послужит целая дощечка с подложками из половины. Для расчета углов заточки он выкладывает будущую конструкцию на листе бумаги, выставляет угол между стойкой и основанием в 90 градусов, и отмечает контуры.


    Теперь, положив брусок (сечением 40×40 мм) на свое место, и применяя транспортир с линейкой, на листе размечаются нужные углы.




    Пересечения линий переносятся на кромку стойки, и отмечаются центры отверстий.



    По полученной разметке высверливаются отверстия 10 мм диаметром. Затем выполняется зенковка с двух сторон.
    Такая конфигурация отверстий позволит свободно наклоняться направляющей.



    Поверхности стойки зачищаются рубанком, и наносятся значения углов.


    Стойка укорачивается по высоте, если это необходимо.


    К нижней части основания приклеиваются две опорные площадки.


    Для усиления клеевого соединения автор применяет шканты, под которые высверливаются отверстия.



    После застывания клея излишки шкантов срезаются японской пилой, а поверхности опор выравниваются рубанком.



    Теперь стойка приклеивается к одному из торцов основания. При этом важно соблюсти угол в 90 градусов.




    Клеевое соединение также усиливается парой шкантов.



    В качестве прижимов для ножа мастер будет использовать стальную полосу. Из нее вырезаются две заготовки 60×20 мм.


    Обе пластины зажимаются в тисках, и их размеры подгоняются напильником.


    В центре пластин высверливается отверстие под винт M8.




    Возле края пластин высверливается отверстие с учетом последующей нарезки резьбы M4.

    Отверстия в центре зенкуются под потайные головки винтов.



    Разместив пластины на основании, переносятся метки центральных отверстий.
    В этих местах высверливаются сквозные отверстия.



    Теперь автор выполняет финишная обработку поверхностей пластин.


    В крайних отверстиях нарезается резьба при помощи метчика.



    В эти отверстия вкручиваются Винты с накаткой — они будут регулировать силу прижима.

    С нижней стороны основания автор запрессовывает гайки. Тут лучше использовать врезные мебельные гайки.



    Теперь можно пропитать поверхности корпуса льняным маслом, и закрепить прижимы винтами.


    Остается изготовить заточной блок с направляющей.
    Как уже говорилось, для этого автор использует буковый брус сечением 40×40 мм.


    Разметив центр на одном из торцов, в бруске высверливается глухое 10-мм отверстие для направляющей трубки.


    Трубка вклеивается в отверстие на двухкомпонентный эпоксидный клей.



    Автор немного промахнулся при сверлении отверстия, и будет приклеивать грубую наждачную бумагу к тем граням, которые дальше расположены от центра бруска.


    На двухсторонний скотч к бруску приклеиваются полоски наждачной бумаги 240, 400 и 1000 грит.



    Оставшаяся сторона натирается абразивной полировальной пастой.


    Все готово, можно закреплять точилку на столе, и фиксировать нож.
    Кстати, для работы с малыми углами заточки можно сточить края прижимов под углом, чтобы они не цеплялись за брусок.




    Заточка осуществляется с поэтапным увеличением гритности с двух сторон.



    В самом конце выполняется полировка лезвия.

    Как видно, даже четырех этапов заточки более чем достаточно для бытовых целей.


    Конечно, в продаже есть аналогичные по конструкции точилки для ножей, и практически все они требуют использования точильных камней.

    Благодарю автора за простую конструкцию регулируемой точилки для ножей.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Точилка

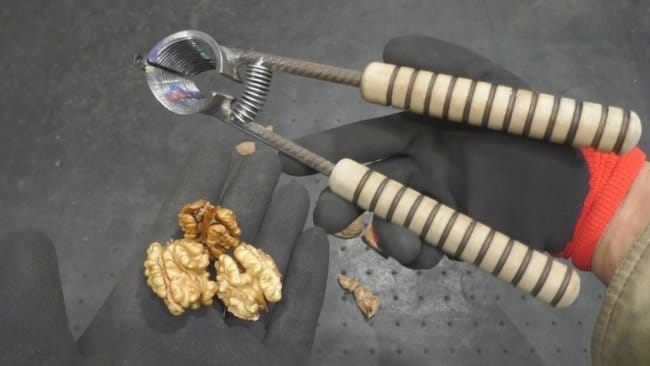

    Приспособление для колки орехов (орехокол) из водопроводной муфты

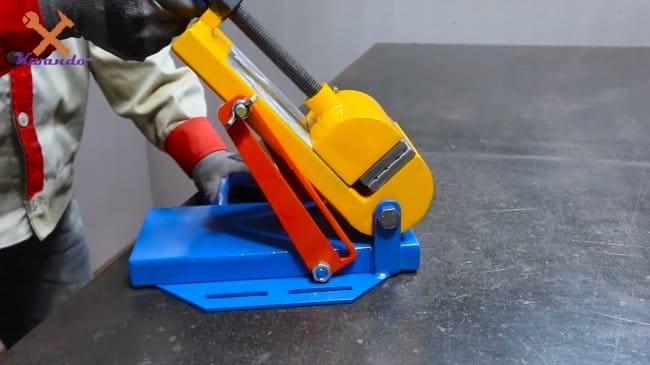

    Тиски для сверлильно-отрезных работ с регулировкой по углу
