    Мойка высокого давления на бензиновом двигателе (150 бар)


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению мойки высокого давления. Самоделка работает на бензиновом двигателей, что делает установку мобильной. Работать самоделка может как от водопровода, так и используя резервуар с водой. Вполне возможно, что при использовании фильтров такую мойку можно запустить на воде из речки или озера. Основные детали для устройства, мотор и помпа, покупные и подходят друг к другу. Если самоделка вас заинтересовала, предлагаю изучить ее более детально.

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - помпа высокого давления;
    - бензиновый двигатель;
    - профильные трубы;
    - кругляк для колесных осей;
    - колеса для тележек;
    - стальные пластины;
    - толстая листовая сталь для моторамы;
    - ручка из трубы (от тележки);
    - шланги, распыляющий пистолет и прочее.

    Список инструментов:
    - сварочный аппарат;
    - болгарка;
    - дрель;
    - токарный станок;
    - рулетка, маркер и пр.

    Процесс изготовления самоделки:

    Шаг первый. Помпа и двигатель
    Первым делом нам нужно состыковать помпу с двигателем. Сделать это очень просто, ведь подобная помпа как раз изготавливается под крепления подобных моторов. В итоге понадобится закрутить 4 болта, и помпа установлена.




    Шаг второй. Изготовление основы
    Далее делаем основу под двигатель, ее автор сварил из профильной трубы в виде прямоугольника. К прямоугольнику приваривается опора также из труб, к этой опоре прикручиваются надежные резиновые ножки. Также к раме привариваются оси, на которые ставятся колеса. Такие оси можно купить уже готовые, но автор их выточил из кругляка при помощи токарного станка.















    Шаг третий. Ручка и моторама
    Привариваем к основе ручку из трубы, автор использовал уже готовую от какой-то тележки. У основания ручку нужно хорошо укрепить, так как мотор весит немало.
    В завершении к основе приваривается лист толстой стали, к которому с помощью болтов и прикручивается двигатель.








    Шаг четвертый. Крепления
    К ручке привариваем крепления для шланга, а также непосредственно пистолета, которым будет производиться мойка. При желании можно сделать и приварить рейку, ну или коробку, в которой будут храниться сопла, штуцера и прочие детали для устройства.










    Шаг пятый. Покраска, сборка, испытания
    Красим раму и после просушки можно собирать. Мотор ставим через резиновые шайбы, чтобы уменьшить пагубное действие вибраций. После подключения шлангов можно испытывать, автор питает самоделку через водопроводную магистраль.
    Самоделка работает, поток воды под большим давлением легко смывает самые разные загрязнения без использования моющих средств. Можно использовать самые разные насадки для разных задач по мытью.














    На этом проект завершен, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Двигатель

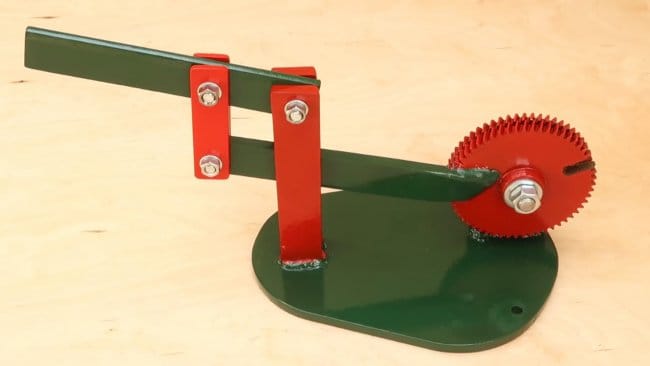

    Стационарные кусачки из шестеренок

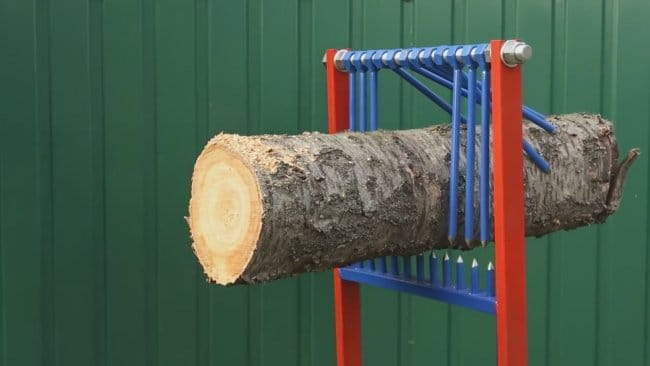

    Приспособление для заготовки дров, из металлолома
