    Трехколесная тележка под управлением Ардуино

    Трехколесная тележка под управлением Ардуино

    Из этой статьи мы с вами узнаем, как сделать трехколесную тележку с управлением по Bluetooth. Помимо Bluetooth HC-05 на устройстве устанавливается трехосевой гироскоп и акселерометр MPU-6050.

    Инструменты и материалы:
    -Ардуино нано;

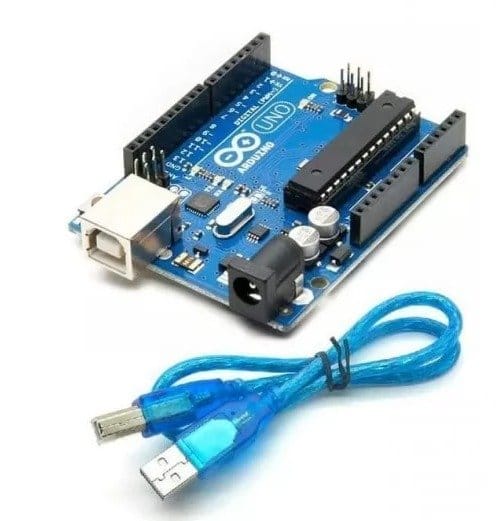

    -Arduino uno;

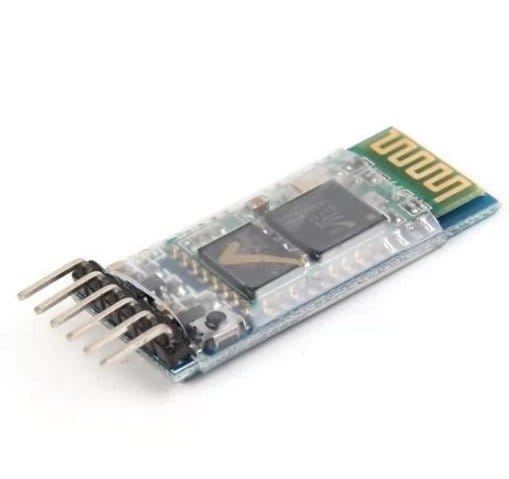

    -Модуль Bluetooth HC-05;

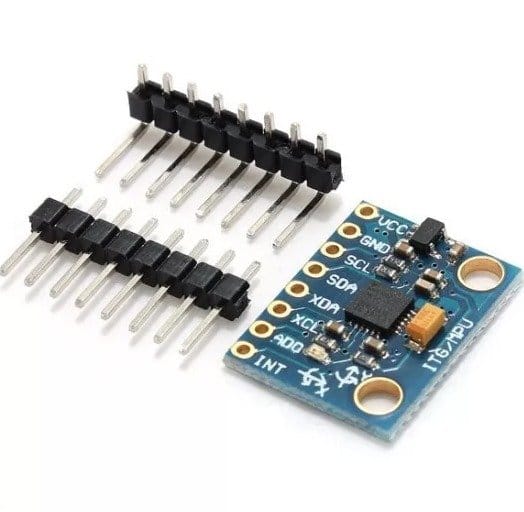

    -Модуль MPU 60504;

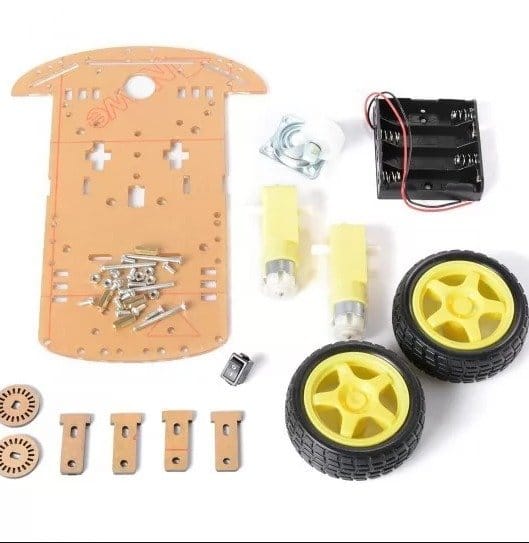

    -Шасси автомобиля-робота;

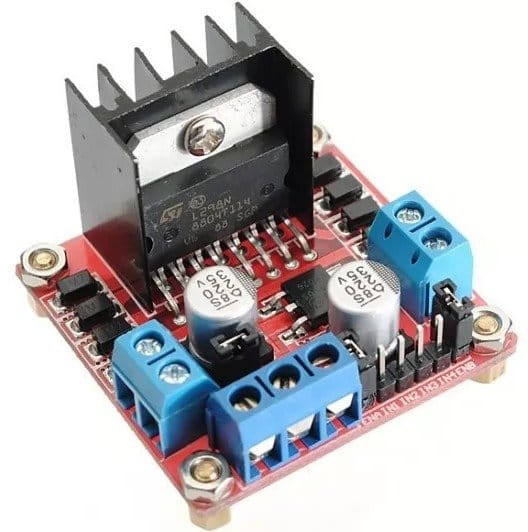

    -Модуль драйвера двигателя L298N;
    -Монтажная плата;
    -Паяльные принадлежности;







    Шаг первый: схема подключения
    Все устройство собирается на базе трехколесный тележки. Тележку можно приобрести готовую по ссылке выше или использовать любую детскую машинку, подходящую по параметрам. Для ее управления мастер разработал две схемы на базе Ардуино. Одна устанавливается на тележке (приемник), вторая схема предназначена для удаленного управления (передатчик).


    Шаг второй: сборка
    Теперь нужно собрать две схемы на монтажной плате.







    Шаг третий: настройка ведомого модуля
    По сути, модуль Bluetooth HC-05 может работать на заводских настройках. Как правило, просто вводим пароль по умолчанию (1234/0000), чтобы подключиться к нему и больше ничего настраивать не нужно. Это верно, если у мы сопрягаем модуль со смартфоном, или джойстиком. Но в данном случае, имеются два одинаковых модуля и один из них нужно настроить как ведущий, а другой, как ведомый.

    В этом проекте мы используем тот же метод, что и этот проект, отправляя данные через этот модуль Bluetooth. Сначала нужно настроить исходный модуль Bluetooth как подчиненное устройство. Для этого подключаем его к Arduino согласно схеме подключения и устанавливаем код.

    Дальше снимаем и устанавливаем модуль. Нажимаем и удерживаем кнопку на модуле. Когда светодиод начнет мигать раз в 2 секунды, это будет означать, что HC-05 перешел в режим AT-команд.

    Дальше открываем монитор последовательного порта и настраиваем скорость передачи 9600 бод, а тип вывода-на комбинацию NL и CR. Затем вводим AT в поле отправки и подтверждаем операцию.
    После получения подтверждающего ответа от модуля вводим следующие команды:
    -AT + ORGL - эта команда вернет модуль к заводским настройкам.
    -AT + RMAAD - прервет предыдущее сопряжение.
    -AT + UART? - проверит текущую скорость передачи модуля
    -AT + UART = 38400, 0, 0. - установит скорость передачи 38400.
    -AT+ROLE? - опрос является ли устройство главным или подчиненным. Если модуль является ведомым устройством, он ответит 0, а если это ведущее устройство, он ответит 1.
    -AT + ROLE = 0 - эта команда назначит модуль, как ведомое устройство.
    -AT + ADDR? - запрос адреса модуля.

    Шаг четвертый: настройка ведущего модуля
    Настройка ведущего модуля аналогична предыдущей. разница только в водимых командах.
    -AT + ORGL
    -AT + RMAAD
    -AT + UART?
    -AT + UART = 38400, 0, 0
    -AT+ROLE?
    -AT + ROLE = 1
    -AT + CMODE = 0 означает, что модуль подключается к одному устройству. настройка по умолчанию - 0
    Теперь можно подключить этот модуль к ведомому устройству. Для этого нажимаем Enter.
    AT + BIND = "Адрес ведомого модуля" .

    Шаг пятый: код
    Перед загрузкой кода нужно загрузить библиотеку для MPU-6050. Скачать библиотеку можно здесь.
    Дальше автомобильный блок необходимо подключить к ПК через USB-кабель. Выбираем правильный порт подключения и тип платы. Загружаем программу под названием «Gesture_controled_Robot__car_unit_». Во время загрузки приложения аккумулятор и модуль Bluetooth не должны быть подключены к автомобилю.

    Аналогично удаленному устройству запускаем программу с именем remote. Загружаем код.
    gesture_controlled_robot__remote_unit_.ino
    Все готово. Теперь можно управлять тележкой просто изменяя положение акселерометра, наклоняя ведущую плату в разные стороны.

    Источник (Source)
