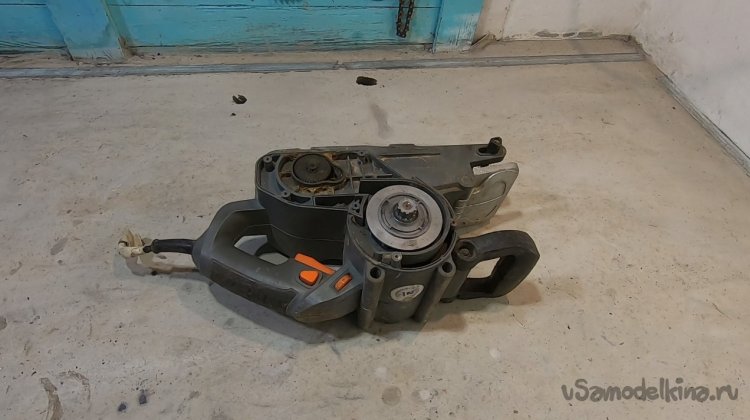

Всем привет, решил провести опыты по запуску щеточного мотора как генератора. Мотор был взят из старой ЛШМ мощностью 1.1 кВт. Вращал я ротор шуруповертом, так что обороты были небольшие, ну и как следствие прирост напряжения тоже не особо большой.
Теоретически генератор можно запустить в «самозапитке», а аккумулятор использовать только для запуска. Вполне достаточно будет первичного напряжения 3-5В, но нужно подумать над схемой. Крутить подобный генератор можно бензопилой, ну или паровым мотором, для чего я его и думаю приспособить.
Перейдем к изготовлению!
Материалы и инструменты:
Материалы:
- щеточный мотор переменного тока.
Инструменты:
- отвертка;
- паяльник;
- провода.
Процесс изготовления:
Шаг первый. Разборка

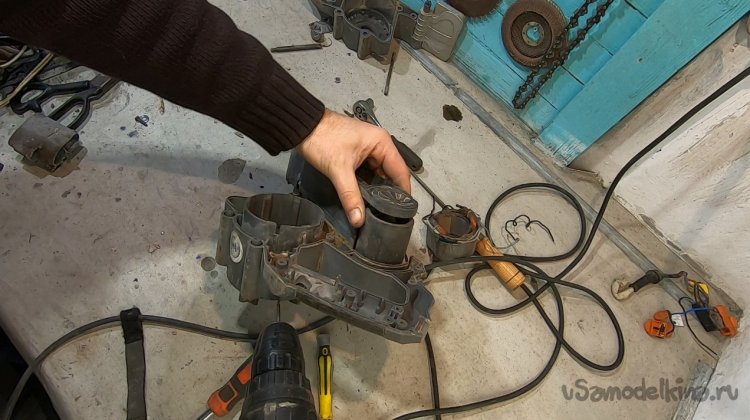

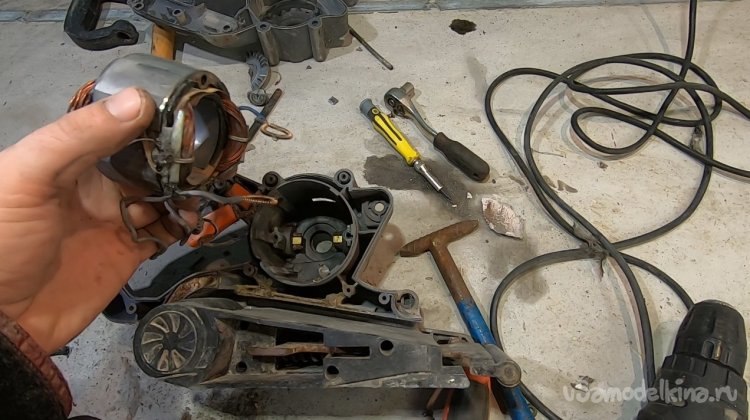

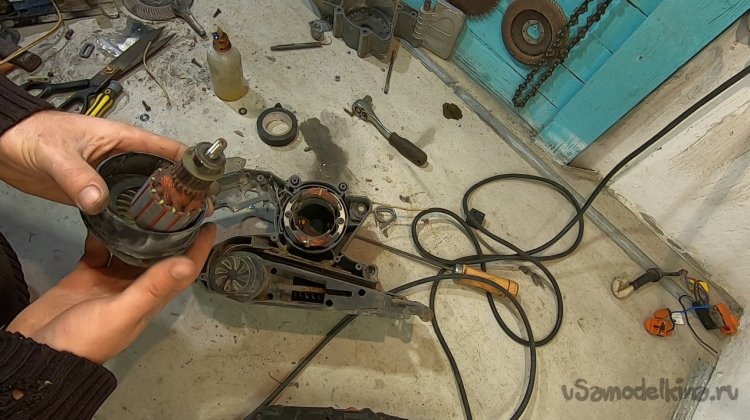

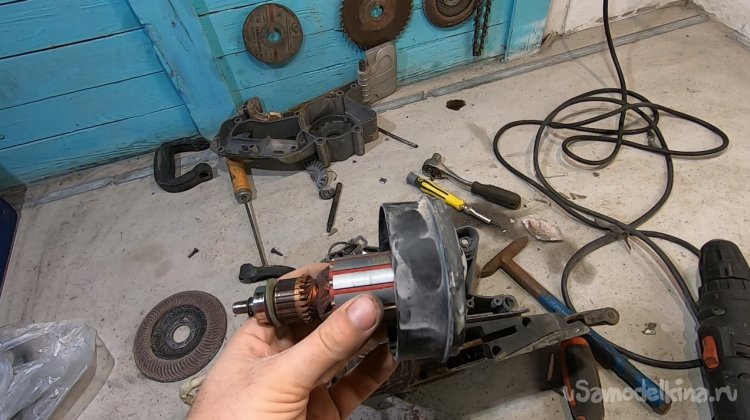

Первым делом разбираем ЛШМ, ну или другой мотор, который у вас есть. Подойдет мотор от старого пылесоса. Что нам нужно сделать, так это отсоединить щетки от статора, чтобы получить два энергонезависимых устройства, статор и ротор.

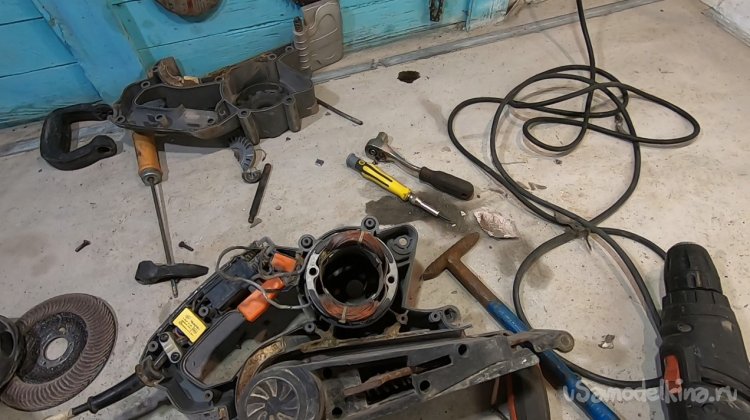

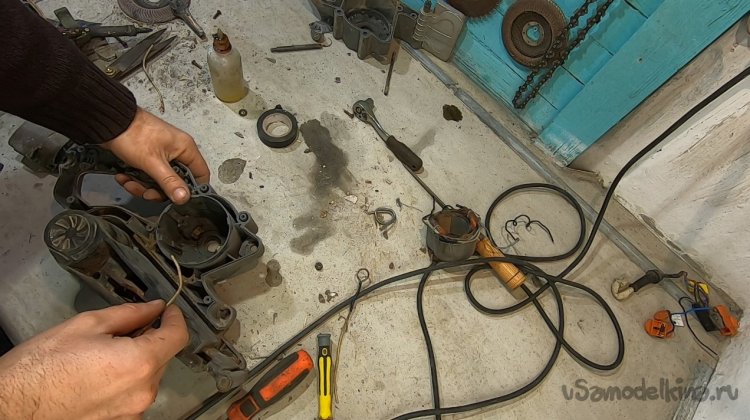

К сожалению, корпус мотора отлит в корпусе ЛШМ, так что отдельно его не извлечь, ну и ладно. Убираем кнопки, лишние провода и все, что будет мешать.
Шаг второй. Перемычка

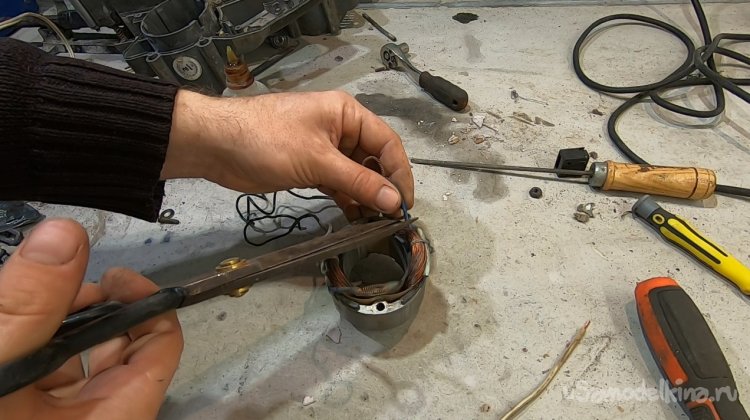

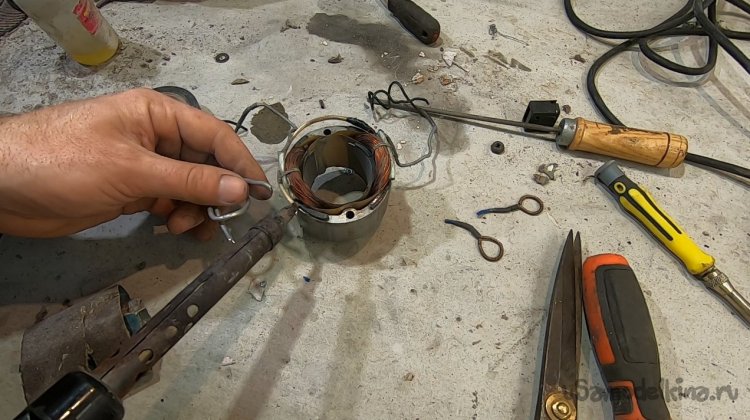

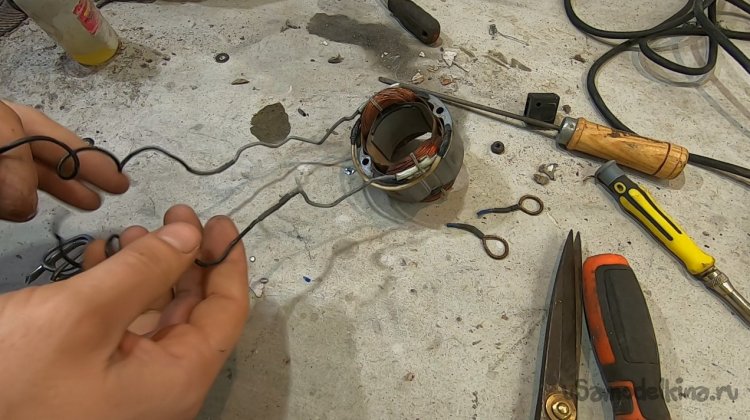

Статор подключен к обмоткам якоря последовательно, то есть цепь замыкается через щетки. Нам нужно отрезать провода для щеток и вместо них впаять перемычку в виде куска провода.
Шаг третий. Выводы щеток

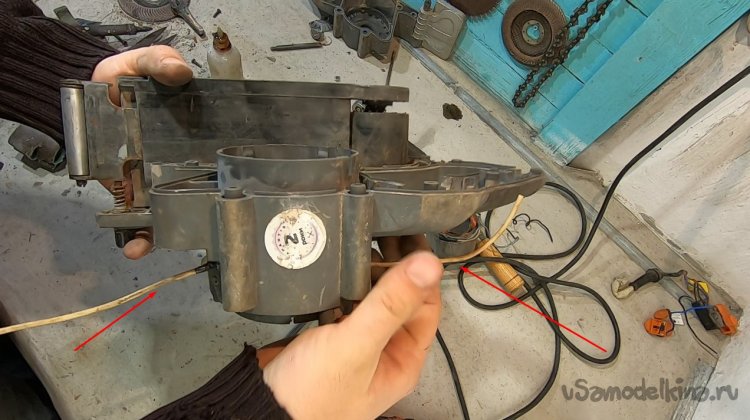

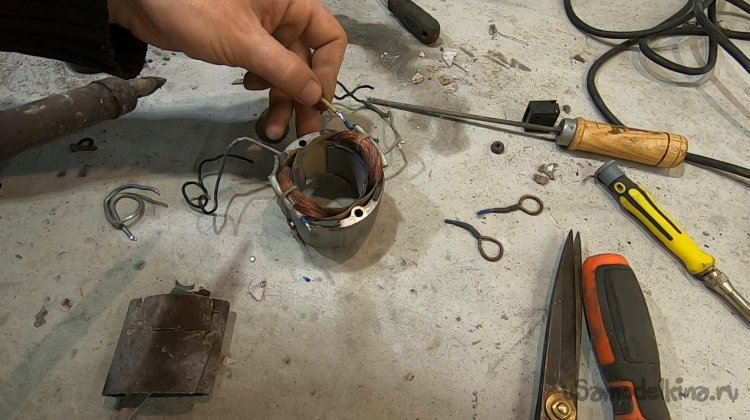

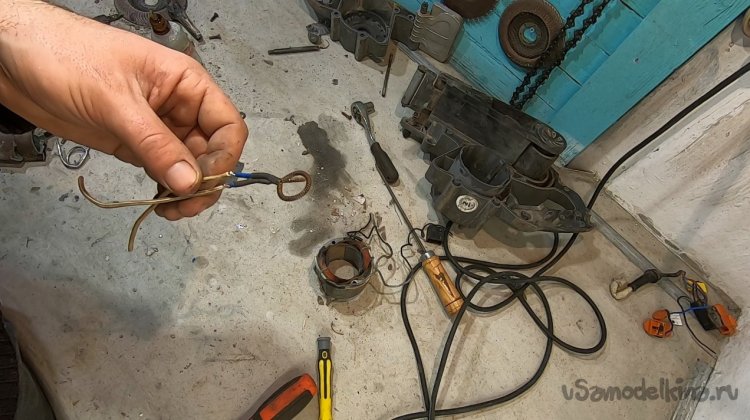

К контактам щеток припаиваем провода и выводим их отдельно. Я просверлил отдельные отверстия в корпусе под провода. Ну, вот и все, теперь самоделку можно собирать и переходить к испытаниям.
Шаг четвертый. Первый опыт. Статор в качестве генераторной обмотки
Сначала попробовал подключить все так, как у автомобильного генератора, то есть статор выступает генератором, а ротор источник магнитного поля.

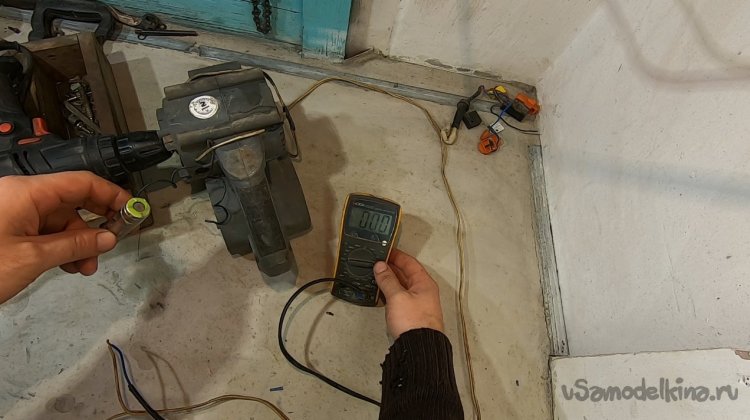

Но в таком режиме генератор не заработал, даже когда я подал 60В от сварки на якорь, на выходе получил всего 7В.

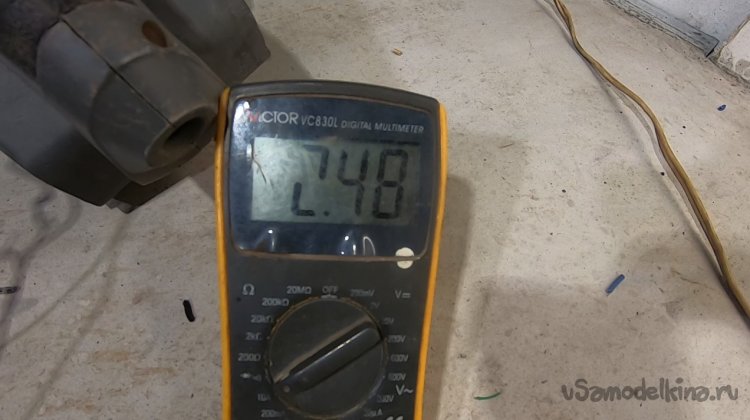

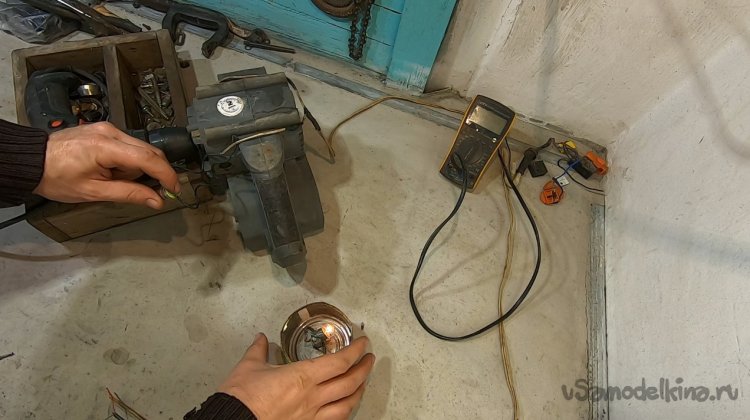

Замеры тестером показали, что сопротивление статора 3.5 Ом, а ротора почти 5 Ом, то есть на якоре обмотки куда побольше, а значит, сюда нужно не подавать, а отсюда нужно снимать ток.
Шаг пятый. Якорь как генератор

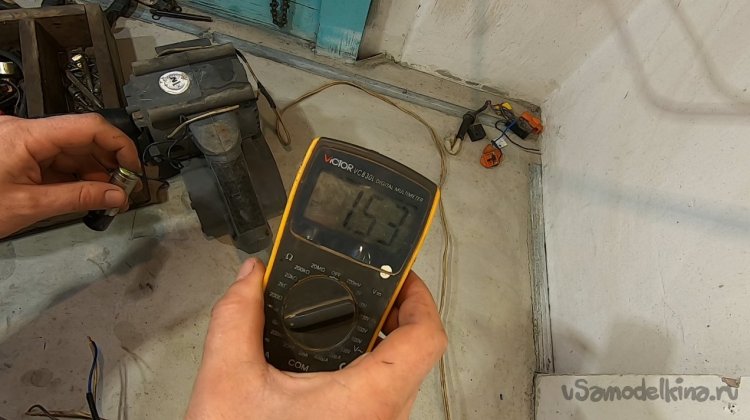

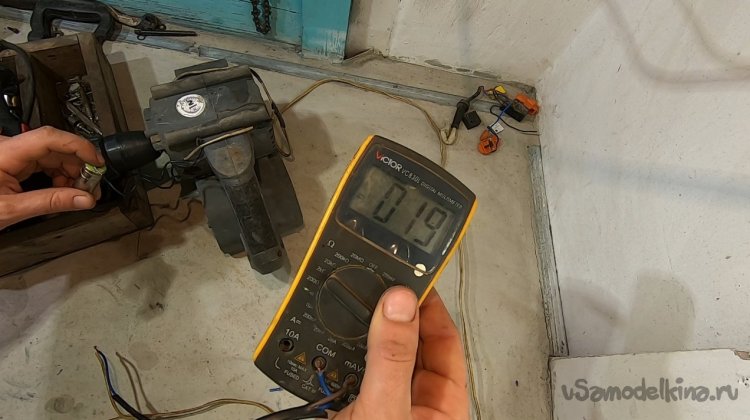

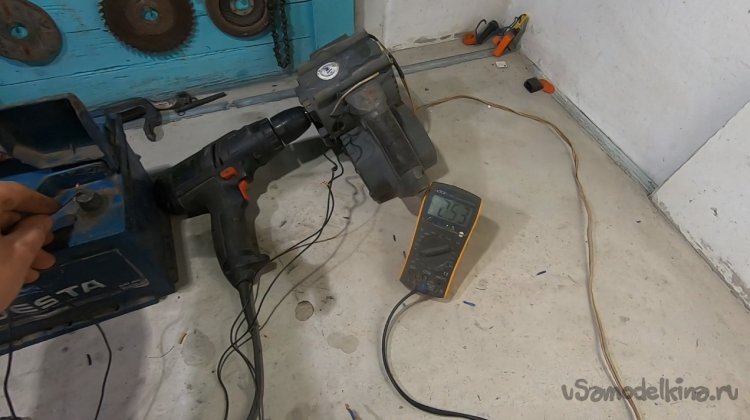

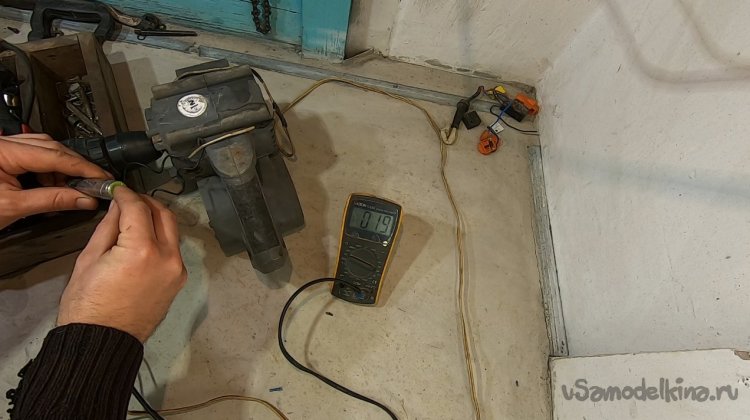

Дальше я подал напряжение на статор, источником питания послужила 18650, а это напряжение не более 4.2В, батарея старая и вряд ли там было даже 4В. Напряжение, снимаемое с якоря, составило 19В переменки, а ток был 1.5А. На постоянке тестер показал напряжение 10В.

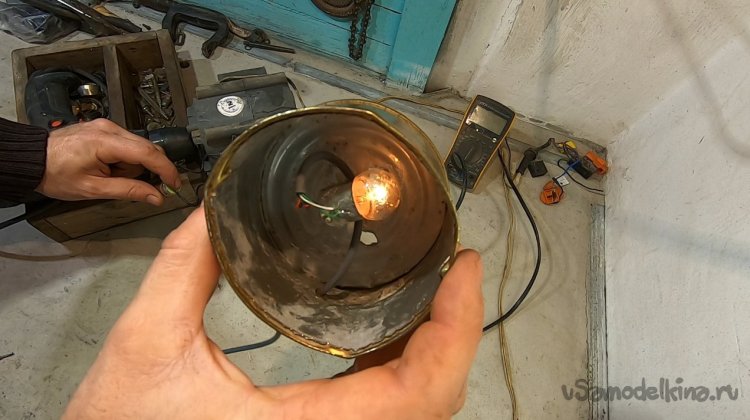

От генерируемого напряжения лампа на 12В загорелась довольно ярко.
В процессе опытов обнаружил, что имеет значение направление вращения, а также полярность. В итоге якорь я вращал против часовой стрелки, так вольтаж был максимален.

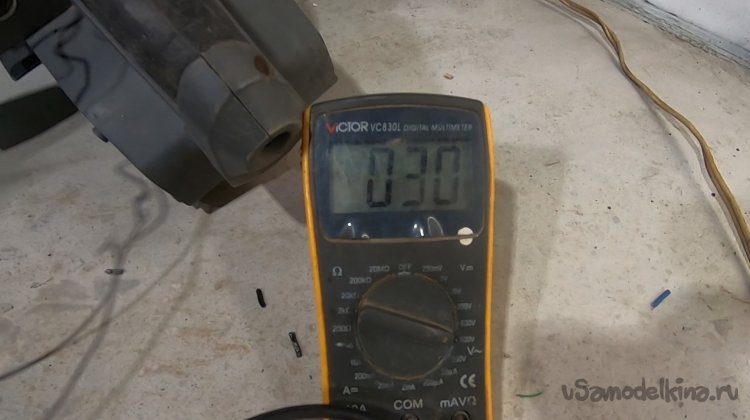

Далее я притащил автомобильный АКБ, напряжение на нем было 12.3В, на выходе получил напряжение 30В переменки, а ток составил 2.5А.
Конечно, обороты генератора маловаты, но результаты уже интересные.
Вот такие вот опыты, теперь нужно подумать, как запитать генератор от самого себя и пусть себе работает без мотора. Удачи и творческих вдохновений! Будут интересный мысли по усовершенствованию конструкции, а именно, как сделать регулятор для поддержания нужного напряжения на генераторе независимо от оборотов и нагрузки.
