Портативный Ветрогенератор своими руками

Сборка портативного Ветрогенератора из подручных средств.
Портативный Ветрогенератор своими руками

Данное весьма полезное приспособление сможет быть полезным вам в походе, на охоте или рыбалке. Оно позволяет пополнить заряд батареи на вашем мобильном телефоне телефон, плеере или фонарике. Так же данная модель ветрогенератора достаточна легка и компактна, что делает ее чрезвычайно мобильной и незаменимой в путешествиях.

Набор материалов, полезных для разработки нашего портативного ветрогенератора:
1) Шаговый двигатель( автор использовал из старого сканера)
2) Выпрямляющие диоды (понадобилось 8 диодов 1N4007 для реализации задумки)
3) Конденсатор 1000 мкФ
4) LM7805 (это стабилизатор, он же регулятор напряжения)
5) Обыкновенная труба на основе ПВХ
6) Некоторое количество пластиковых деталей (более подробное описание будет в процессе создания ветрогенератора)
7) Так же будут необходимы пластины из алюминия или другого метала (желательно полегче весом).

Собственно начнем с шагового двигателя. Автор достал такой из обычного старого сканера, который уже отслужил свое и в принципе был ему не нужен. Собственно его вы и можете лицезреть на фотографии, которая предоставлена ниже. Вот он - четырехфазный шаговый двигатель.
Портативный Ветрогенератор своими руками

Кстати подобный агрегат можно получить не только из старого сканера, но так же и из дисковода магнитных дисков например. Так что, если у вас завалялся ненужный дисковод, искать сканер не обязательно.

Собственно получив необходимые компоненты из списка материалов указанного в статье, вы смело можете приступать к полномасштабной сборке выпрямителя. Как уже было сказано нам потребуется восемь диодов, то есть по две штуки на каждый шаг двигателя.
Портативный Ветрогенератор своими руками

Напряжение на выходе мы стабилизируем при помощи конденсатора емкостью не менее чем в 1000мкФ и стабилизатора напряжения LM7805.
Портативный Ветрогенератор своими руками

Портативный Ветрогенератор своими руками

Сделанный генератор способен легко выдавать напряжение от пяти вольт и даже больше. Но в рамках именно этого проекта, так как в целях будет зарядка мобильного телефона и других устройств вполне себе достаточно даже пяти вольт.
Портативный Ветрогенератор своими руками

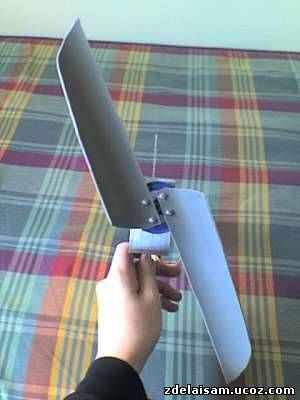

Следующим шагом будет сбор лопастей. Они то и будут ловить энергию воздуха для нашего генератора.
Портативный Ветрогенератор своими руками

Вырезая лопасти будьте аккуратны, постарайтесь сделать их наиболее плавными и обтекаемыми. Ведь чем легче и ровнее они будут, тем проще будет поймать ветер необходимой силы, чтобы наш генератор выдавал нужное напряжение.
Портативный Ветрогенератор своими руками

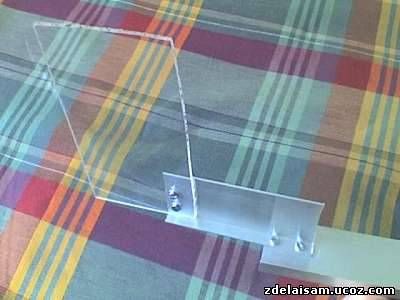

После изготовления лопастей можно приступить к полной сборке аппарата. Лопасти крепим в трубе из пвх, с другой стороны ставим пластинку для баланса и координации винта по ветру. Собственно подключив ветряк к генератору мы получим готовое устройство.
Портативный Ветрогенератор своими руками

Самое время его испытать в действии. Ниже представлена фотография работы собранного ветрогенератора.
Портативный Ветрогенератор своими руками

Как вы можете видеть на фотографии - наша самоделка вполне себе достойно генерирует стабильное напряжение в 4.95 вольт.
Портативный Ветрогенератор своими руками

Этого вполне хватает для того, чтобы заряжать как мп3-плеер так и мобильный телефон, а значит наша цель достигнута!
