    Вольтметр и амперметр на КР572ПВ2 (ICL7107CPL)


    Схемы вольтметра и амперметра фактически ничем не отличаются от рекомендуемых производителями данной микросхемы. Особенностью же является компактность исполнения.


    Вольтметр.
    Первый вариант устройства собран на двух платах, соединенных между собой буквой Т. На первой плате размещены семисегментные индикаторы, на второй – микросхема и детали обвязки. Для большей компактности детали размещены под микросхемой.


    Но даже такая конструкция имеет достаточный объем и решено было собирать вторую конструкцию, устанавливая платы параллельно. На фотографиях можно проследить очередность сборки. Количеством последовательно включенных диодов D1-D3 можно регулировать яркость свечения индикаторов (применяя только два диода, яркость будет выше).
    Сборка.
    Плата с микросхемой и без.


    Плата индикации

    Затем впаиваются перемычки на плату индикации под углом в 30 градусов

    После этого платы складываются пайкой друг к другу. Длинные перемычки аккуратно срезаются и припаиваются на соседнюю плату. В итоге получаем готовую, компактную конструкцию.




    Амперметр.

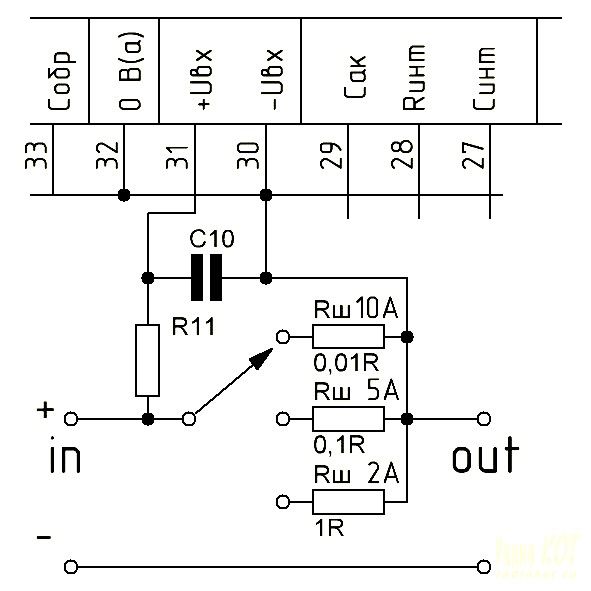

    Конструкция такая же, как и у вольтметра, две параллельные платы, дорожками друг к другу, соединенные перемычками. Схема амперметра отличается только входной частью: вместо резистора 1Мом впаивается резистор 10кОм, переносится перемычка, зажигающая запятую на индикаторе и добавляется плата с 5 амперным шунтом (резистор 0,1Ом, 5Вт). Все три платы крепятся между собой при помощи пластмассовых втулок с нарезанной резьбой М3 и длинных винтов.





    Естественно, можно изменять пределы измерения тока, подбирая сопротивление шунта.
    Вольтметр и амперметр на КР572ПВ2 (ICL7107CPL)

    Питание устройств необходимо осуществлять от стабилизированного биполярного блока питания, с выходными напряжениями +5 и -5 вольт. Для этого были применены интегральные стабилизаторы 7805 и 7905 и минимальная обвязка. Все это собрано на отдельной плате.

    Перед использованием необходимо отрегулировать точность показаний подстроечным сопротивлением, измеряя при этом образцовые значения.

    Источник (Source)
