    Гусеничный вездеход «Везделаз»

    Добрый день, гости Самоделкина! Сегодня мы рассмотрим путь пройденный Александром Куприяновым из Малой Вишеры при строительстве своего гусеничного вездехода "Везделаз". "Везделаз" уже лазает везде и его прекрасный вид мы можем наблюдать на фото.
    Гусеничный вездеход «Везделаз»

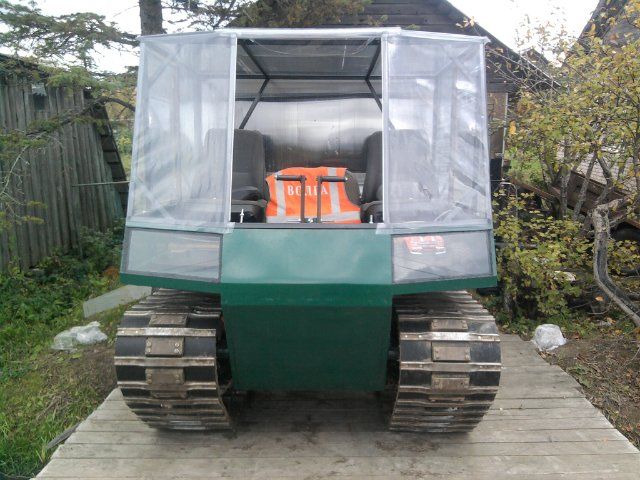

    Вид спереди.

    Вид справа.

    Вид сзади.




    Компоновка вездехода следующая:
    1) Двигатель внутреннего сгорания от ВАЗ-2106.
    2) Коробка перемены передач КПП от ВАЗ классика.
    3) Раздаточная коробка от ВАЗ-2121 "НИВА".
    4) Задний мост от ВАЗ классика использован для поворотов с помощью торможения дисковыми тормозами.
    5) Привод передний с помощью ведущего колеса (звездочка).
    6) Подвеска отсутствует для упрощения конструкции. Оси поддерживающих катков приварены жестко к корпусу(лодке) вездехода.
    7) Гусеница натягивается с помощью ленивца.

    Основная рама сделана из профильной трубы 50х50х2 мм.

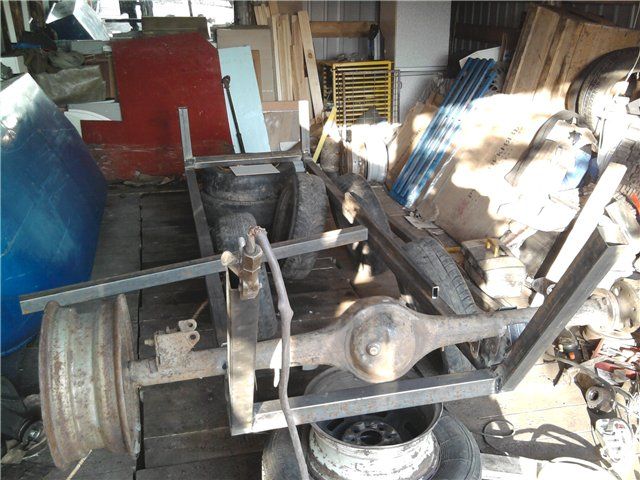

    Установка заднего моста от классики.

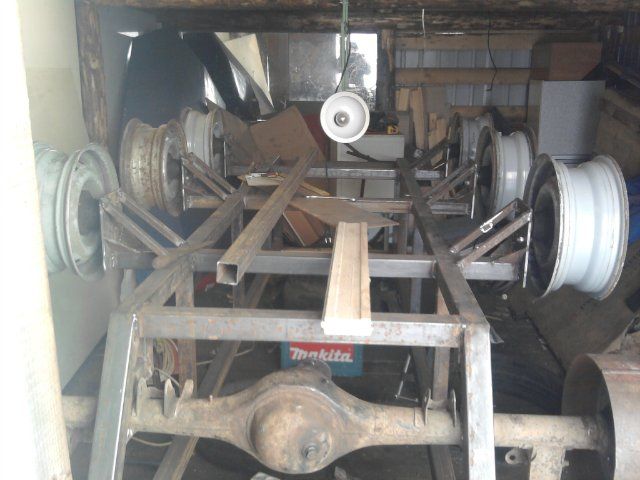

    Оси поддерживающих катков приварены.

    Оси усилены раскосами.

    Усиливающие косынки сварены.

    Поперечины сварены.

    Диски поддерживающих катков одеты.

    Обулся и выехал.

    Механизм натяжения гусениц приварен.

    Собака не поймет, что за конструкция дорогу перегородила.

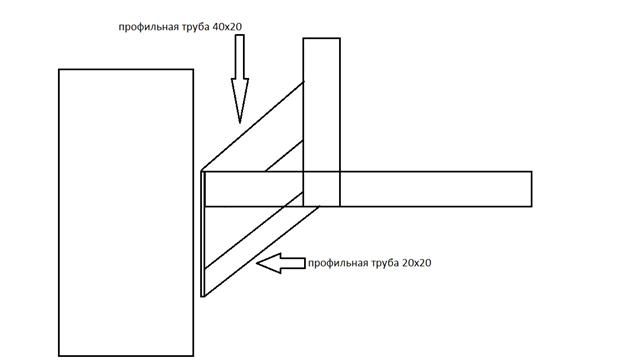

    Схема крепления и усиления осей поддерживающих катков.

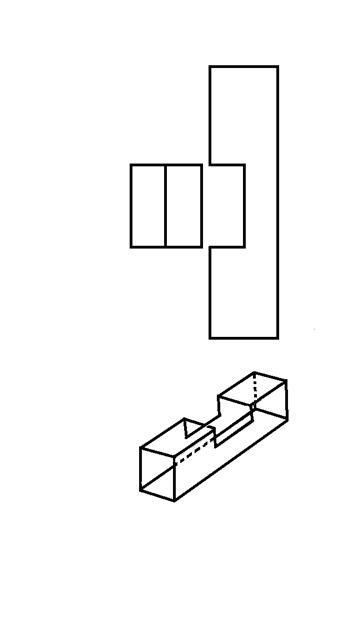

    Способ крепления поперечных балок.

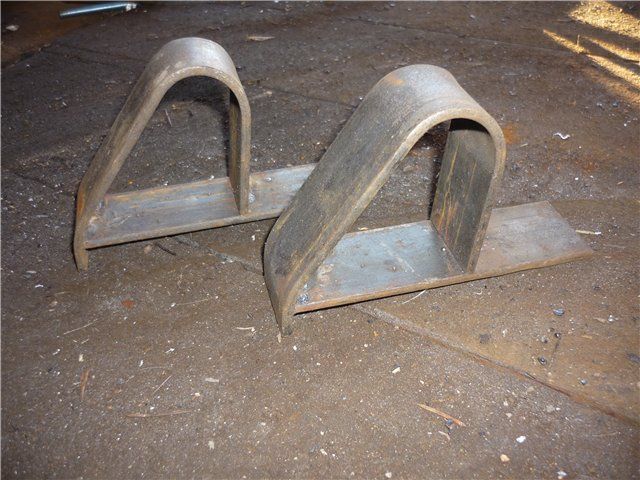

    "Клыки" или направляющие пластины прикручиваются внутри гусеницы и предотвращают сход гусеницы во время езды и поворотов.

    Так они выглядят на вездеходе.

    Высота клыка 70 мм + 13 мм толщина ленты и + 4 мм пластина и того высота составляет 87 мм резина стоит 175 70 R 13, ширина гусеницы 450 мм.

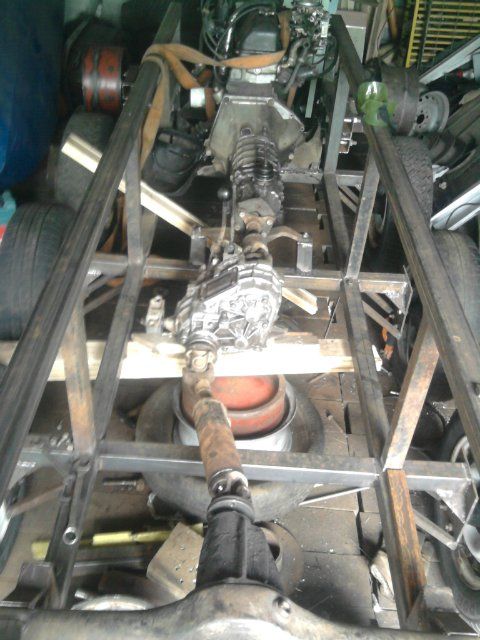

    Соединение коробки от классики и раздаточной коробки от "Нивы".

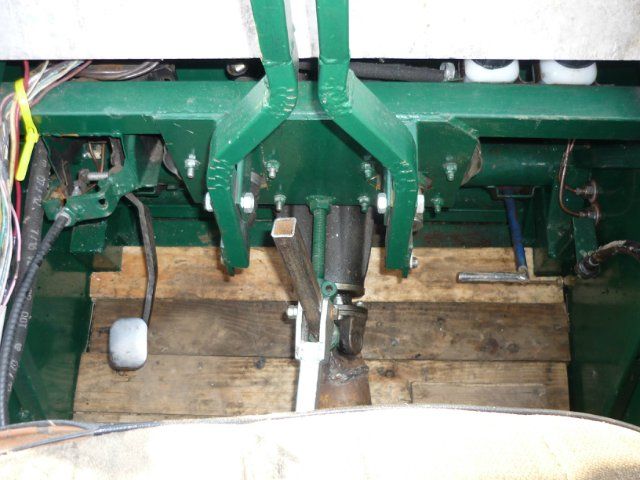

    Педали управления вездеходом, муфта,газ,рычаг переключения передач посредине и рычаги поворота.

    Радиатор и система охлаждения двигателя.

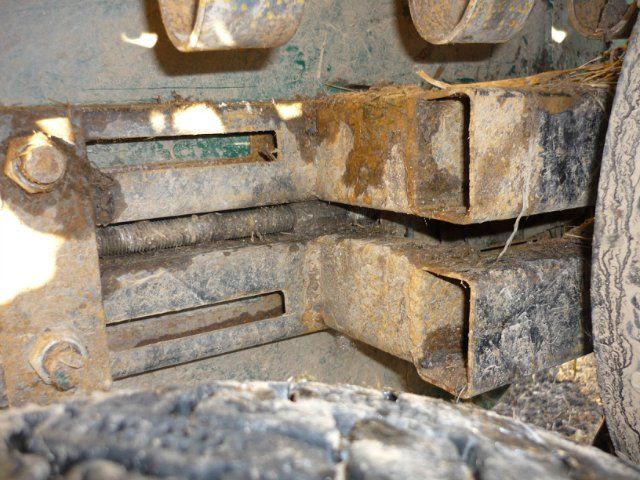

    Механизм натяжения гусениц. Ось ленивца.

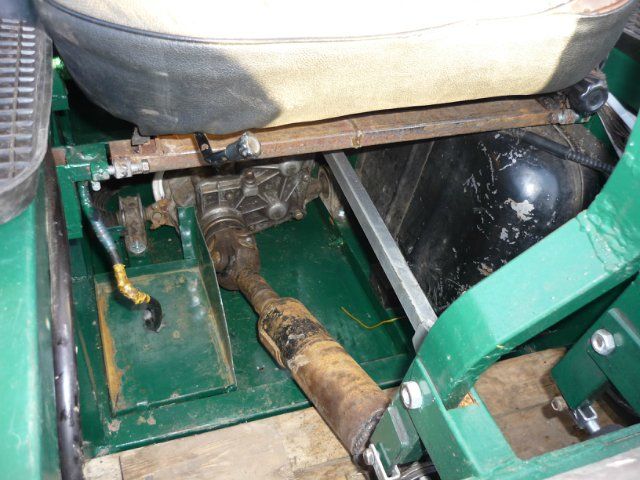

    Аккумулятор, топливный бак и коробка перемены передач от ВАЗ.

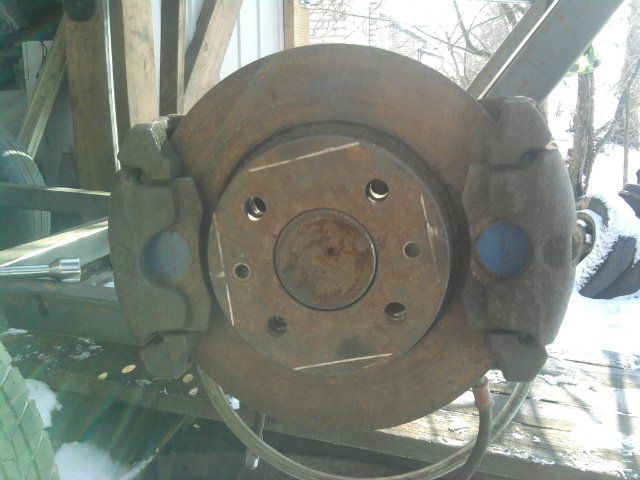

    Суппорт.

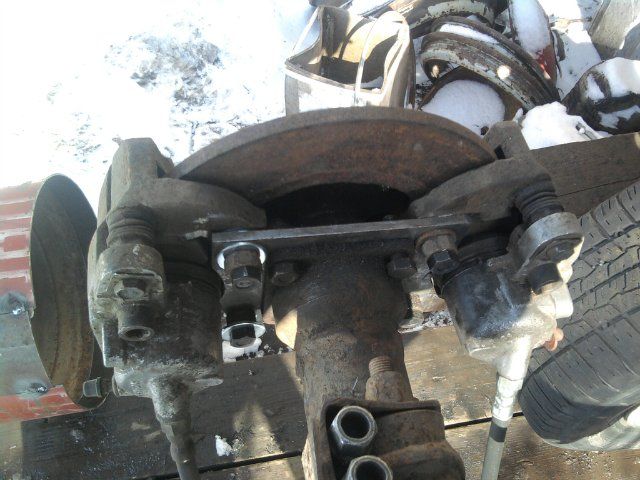

    Дисковые тормоза на заднем мосту от классики.

    Компоновка .

    Перед первым выездом.

    Первый выезд. Шумахер отдыхает, а Александр гоняет.



    Обкатка танком.



    Все габариты вездехода.

    Преодоление водных преград.

    Все видео о вездеходе "Везделаз" здесь.

    Молодец Александр Куприянов, он не останавливается на достигнутом и продолжает улучшать свой вездеход. Об этом написано на сайте "Луноходов.Нет"
