Гусеничный вездеход «объект 268»

Гусеничный вездеход «объект 268»

Сегодня будет общий обзор гусеничного вездехода "объект 268". Так назвал свое детище Игорь Иванов, любитель погонять в танчики, а на сайте "Луноходов.Нет" он зарегистрирован под ником "Игорь53".

Гусеничник уже бегает на радость хозяину. Вот в таком он виде предстал перед нами.

Гусеницы выполнены из транспортерной ленты, траки из половинки профиля, а направляющие из пластин. Пластины загнуты дугой и приварены изнутри, чтобы препятствовать сходу гусениц во время езды и поворотов.
Гусеничный вездеход «объект 268»

Покраска цвета хаки, спереди фары и поворотники, лобовое стекло без стеклоочистителя.
Гусеничный вездеход «объект 268»

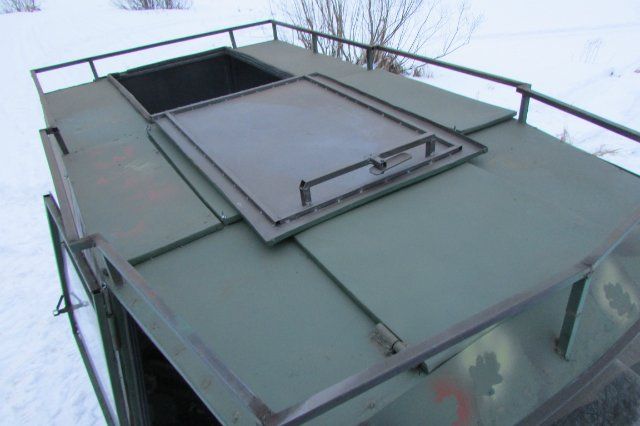

На крыше кабины имеется люк для аварийного выхода из кабины и в случае необходимости можно добраться до багажа прямо из кабины.
Гусеничный вездеход «объект 268»

В кабине торпедо от ВАЗ-2109. Сиденье очень удобное и рычаги. Эргономика кабины продумана до мелочей.
Гусеничный вездеход «объект 268»

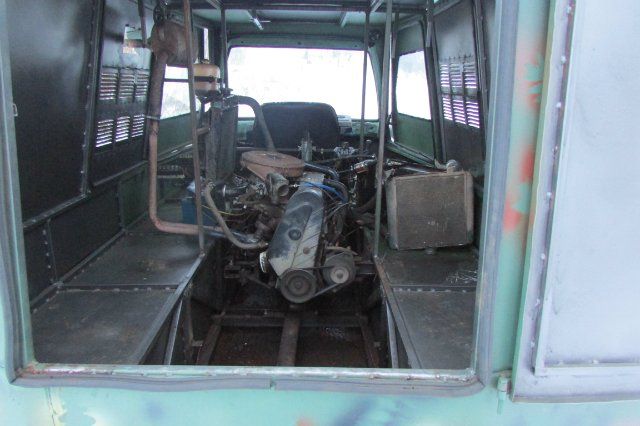

Отсек двигателя пока без перегородки. Кабина водителя и отсек двигателя не отделены друг от друга. Но в будущем все будет. Предусмотрены доступ к двигателю с боков, там открываются люки длиной во весь отсек и крышка съемная двигательного отсека.
Гусеничный вездеход «объект 268»

Вот так бегает гусеничник по полям заснеженным.



Рассмотрим теперь начинку вездехода.
На борту пять колес: ведущее колесо-звездочка, натяжное колесо-ленивец, три опорных колеса.
Оси опорных колес приварены намертво, подвеска без балансиров.
Оси переднего и заднего колеса приподняты вверх относительно осей опорных катков на 70 мм и клиернс составляет 270мм.
Двигатель стоит от ВАЗ-2109, карбюраторный.
КПП (коробка перемены передач) от ВАЗ-2109.
Раздаточная коробка от ВАЗ-2121 "Нива".
Повороты осуществляются путем торможения дисковыми тормозам на суппортах. Мост от классики. Поворот дифференциальный.

Вездеход. Вид сзади.
Гусеничный вездеход «объект 268»

Выезд на обкатку.



Плавание.



Это был краткий обзор гусеничного вездехода "объект 268", сделанный Игорем Ивановым.
