Гусеничный вездеход "Тазик-2". Строитель гусеничника Алексей Калинин из Ханты-Мансийска.

Компоновка автосамоделки.
Двигатель ТОЙОТА 7А-FE 115 л.с.,крутящий момент 155н\м при 2800 об\ мин.
Коробка перемены передач КПП ВАЗ-2101, четырех ступенчатое переключение передач.
Поворот дифференциальный с помощью моста от ВАЗ-2101.
Подвеска 1 колесо независимая, 2-3 балансир.
Длина 265 см. Ширина 175 см.
Гусеница сделана из транспортерной ленты толщиной 13 мм, ширина 46 см. Траки сделаны из прессованной профильной трубы 40*20*2 мм, ограничители из полосы 30*4 мм, крепление болтами м8.

На рисунке видна компоновка.
Гусеничный вездеход «Тазик II»

Тормоза дисковые, ведущее колесо-звездочка из трубы диаметром 350 мм, сделано из толстостенной трубы. Толщина трубы 32 мм. проточена до 15 мм.
Гусеничный вездеход «Тазик II»

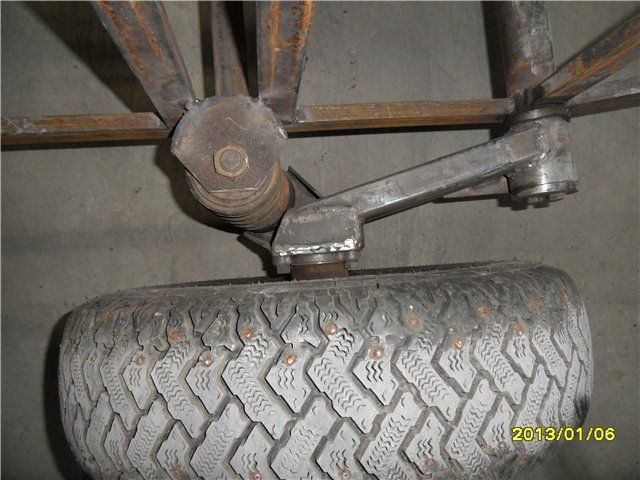

Подвеска натяжного колеса на пружинах из "Муравья".
Гусеничный вездеход «Тазик II»

Балансир разноплечий. Передняя часть длиннее заднего на 100 мм.
Гусеничный вездеход «Тазик II»

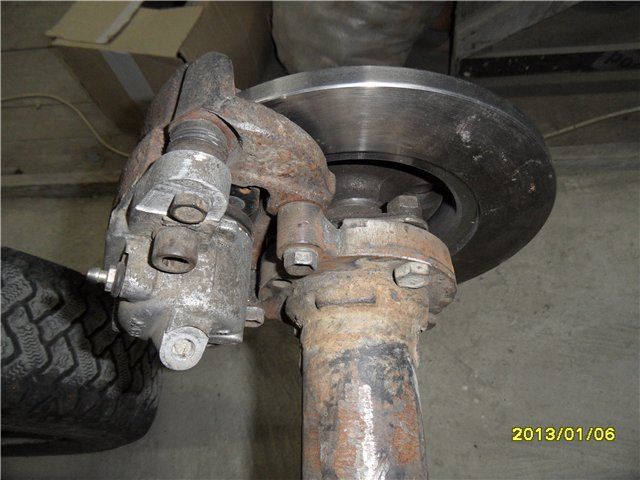

Суппорты и диски от ВАЗ-2108.
Гусеничный вездеход «Тазик II»

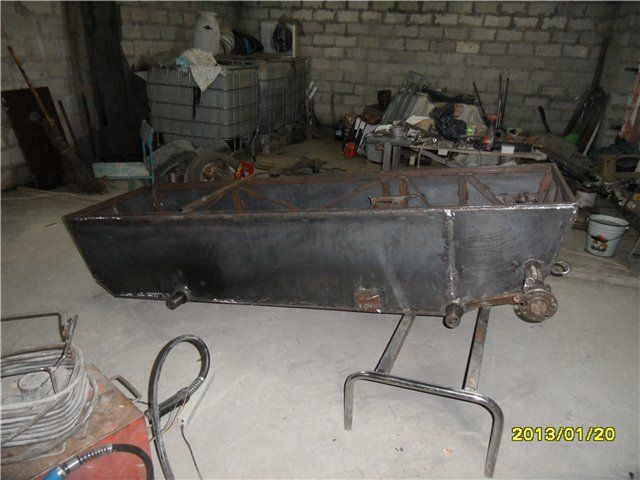

Лодка обварена, вес лодки составил 170 кг.
Гусеничный вездеход «Тазик II»

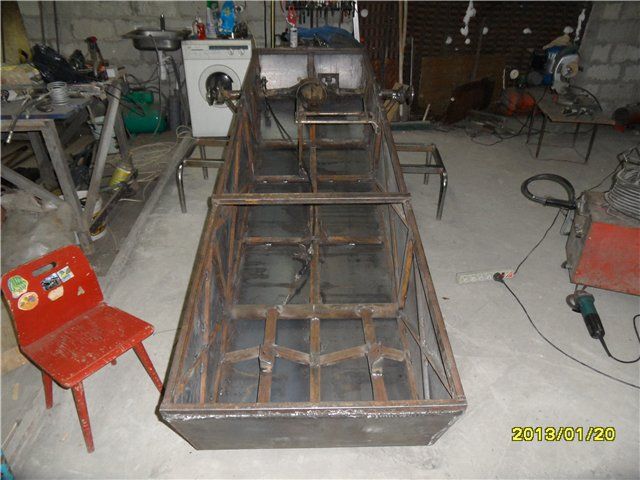

Днище усилено для установка двигателя.
Гусеничный вездеход «Тазик II»

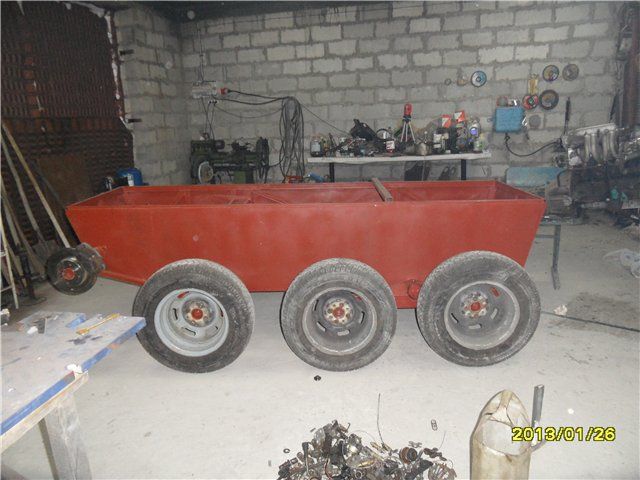

Лодка покрашена, поставлена на колеса.
Гусеничный вездеход «Тазик II»

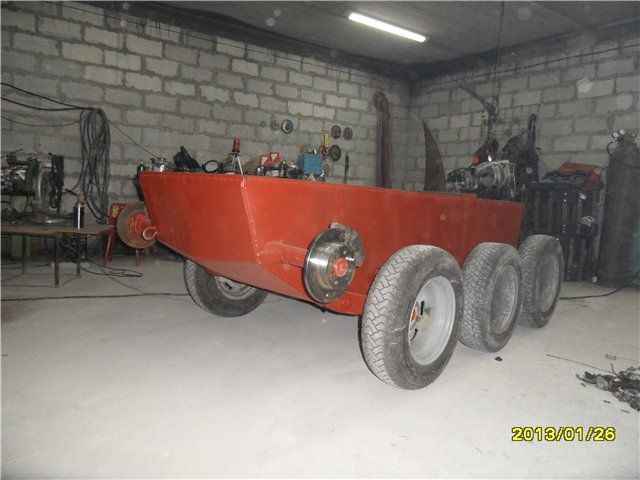

Подвеска собрана.
Гусеничный вездеход «Тазик II»

В поддон впаял теплообменник из медной трубы с наружным диаметром 13мм.
Гусеничный вездеход «Тазик II»

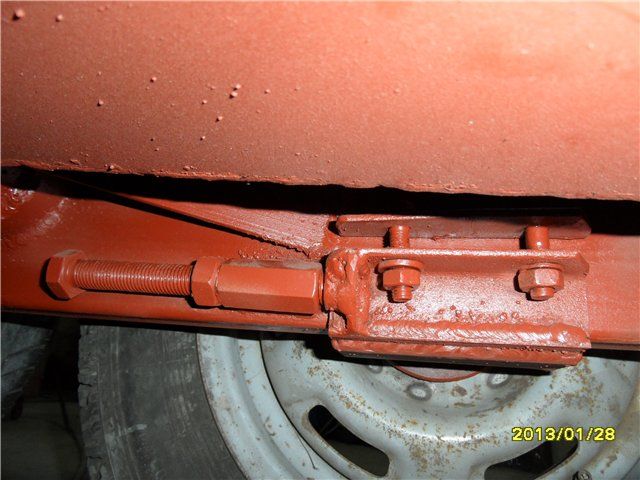

Механизм натяжения гусеницы.
Гусеничный вездеход «Тазик II»

Схема крепления гаек, болтов, контргаек.
Гусеничный вездеход «Тазик II»

Болт упирается в каретку натяжителя и натягивает гусеницу, ход болта 80 мм.
Гусеничный вездеход «Тазик II»

Основные рычаги управления.Муфта на педали, повороты рычагами,газ на ручке рычага.
Гусеничный вездеход «Тазик II»

Пластиковая канистра из катера под топливо, вместимость 42 литра.
Гусеничный вездеход «Тазик II»

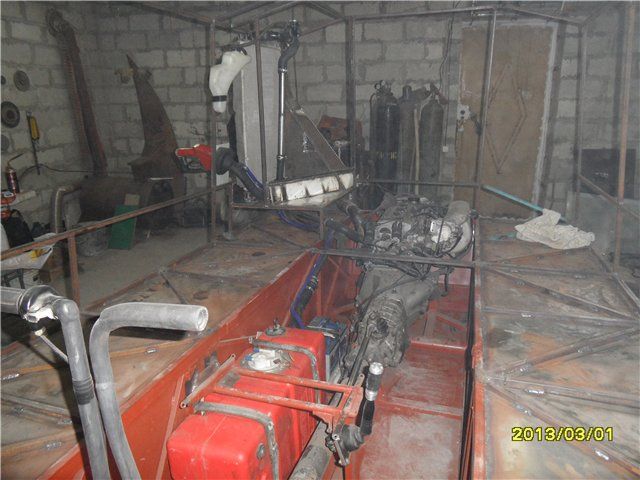

Установлены двигатель, коробка, карданный вал и радиатор.
Гусеничный вездеход «Тазик II»

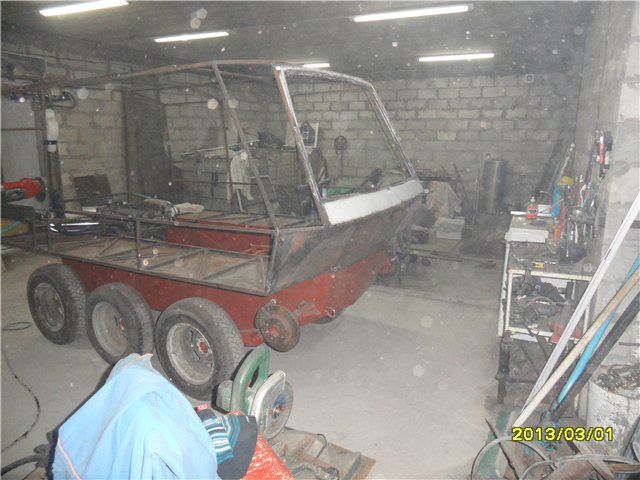

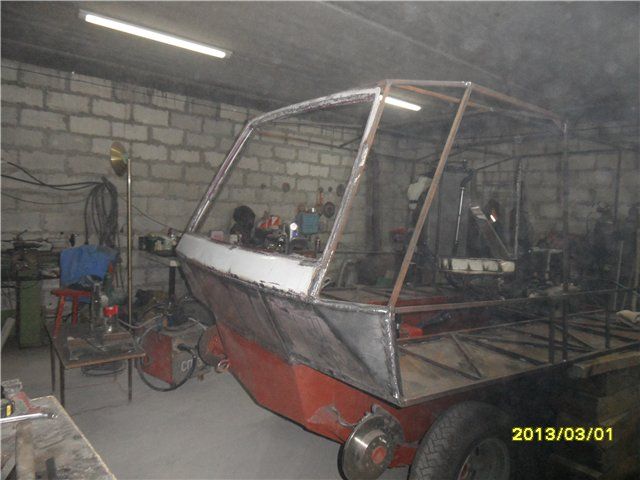

Сварен каркас кабины и установлен на место.
Гусеничный вездеход «Тазик II»

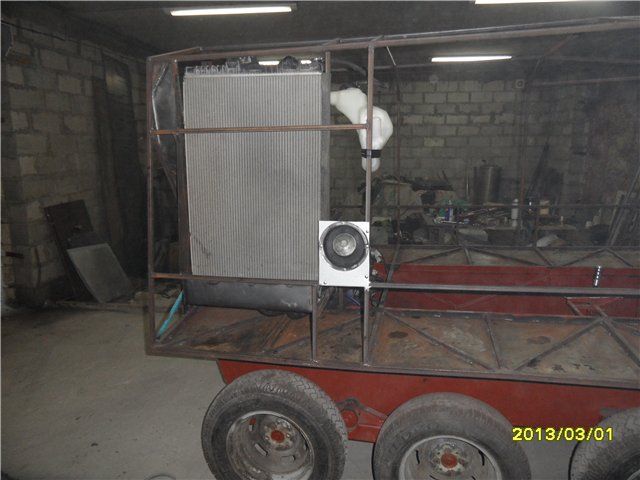

Радиатор закреплен на место.
Гусеничный вездеход «Тазик II»

Кабина обваривается.
Гусеничный вездеход «Тазик II»

И, наконец-то, первый выезд. Лихо, аж дух захватывает! видео



Видео из кабины водителя.



Все видео о вездеходе "Тазик-2". Все видео о вездеходе "Тазик-2".

Алексей Калинин построил свой "Тазик-2" и пожелаем ему успехов в дальнейшем строительстве вездеходов.
