    Гусеничный вездеход «Ураган»


    Гусеничный вездеход «Ураган» от Алексея Батаева из Ханты-Мансийского автономного округа из города Пыть-Ях.
    На сайте Луноходов.Нет он зарегистрирован под ником АлексеЙ &.Здесь Алексей .
    Гусеничный вездеход «Ураган»

    «Ураган» в эксплуатации. видео.


    Тактико-технические характеристики автосамоделки:
    Длина-3600 мм.
    Ширина-1880 мм.
    Вес, примерно 1000 кг- 1200 кг.
    ДВС (двигатель) от ВАЗ-2108 -1500 кубиков, карбюраторный.
    КПП (коробка перемены передач) от ВАЗ-2108, 5 передач, главная пара 63/17.

    Пустая коробка дифференциалов, сателлиты и шестерни полуосей выкинуты, вместо них вставлен вал, выточенный из раздаточной коробки "Нива", далее на этот вал надел фланец от той же раздатки, а потом карданный вал.

    Карданный вал собран из двух валов: волга/ваз.
    Поворот дифференциальный, задний мост Волга-3110.
    Тормоз дисковый, с той же Волги-3110. Главные цилиндры от ВАЗ-2108 с вакуумными усилителями.

    Гусеницы сделаны из ленты транспортерной 15х5 слоев, ширина ленты 150 мм, длина 7.5 м . ширина гусеницы 400 мм.
    Траки профильная труба 25х40х2 мм. Клыки из кругляка 10 мм, грунтозацепов пока нет.

    Подвеска: равноплечий балансир с опорными пружинами.
    Три оси, сзади опорное натяжное колесо от ВАЗ R13.

    Двигатель от ВАЗ-2108 и глушитель от Приоры резонатор вместо с гофрой.

    Топливопроводы.

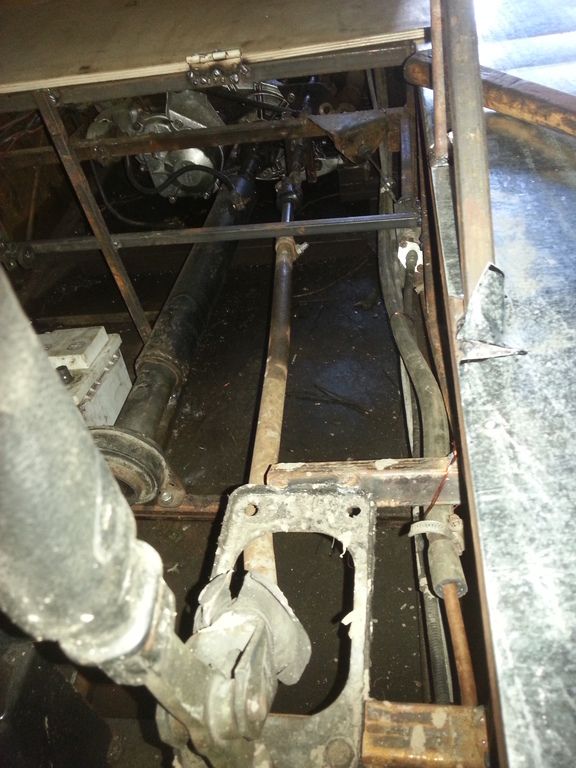

    Компоновка всей трансмиссии.

    Балансир равноплечий, вал карданный.

    Капролоновые втулки.

    Оси балансиров.

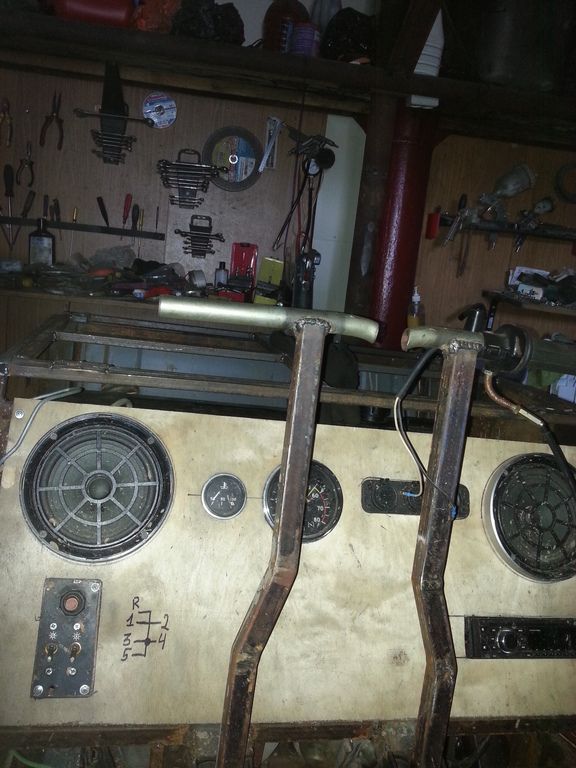

    На рычаге поворотов управление ручкой газа мотоциклетная.

    Основная конструкция вездехода собрана.

    Вперед, с музыкой! видео.

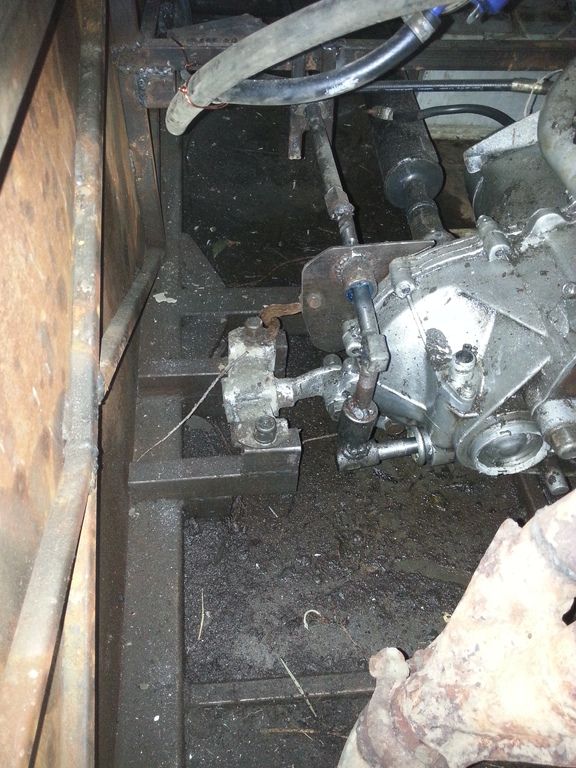

    Механизм переключения передач от начала до конца.





    Ширина машины-1880 мм ровно по краям гусениц, а длина-3600 мм.58 траков на одну гусеницу, сделал с запасом 130 штук.

    Переделана система охлаждения: выкинул термостат, поставил радиатор газелевский с моторчиком от дополнительной печки.

    Радиатор работает на выдувание, отсасывает воздух из подкапотного пространства.

    Установлены дополнительные опорные катки.



    Поехали!!! видео.

    Все видео про гусеничный вездеход "Ураган" .
    Мы будем следить за дальнейшим строительством вездеходов и пожелаем строителям удачи.
