Для удобства использования монитора или планшета в машине, будем изготовлять крепкий и надёжный приёмно- подающий механизм. С этим устройством ваш девайс всегда будет в надёжном месте и в любой момент вы быстро сможете воспользоваться им в удобном закреплении.



Необходимые нам компоненты:

Рейка.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Прямозубая шестерня.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

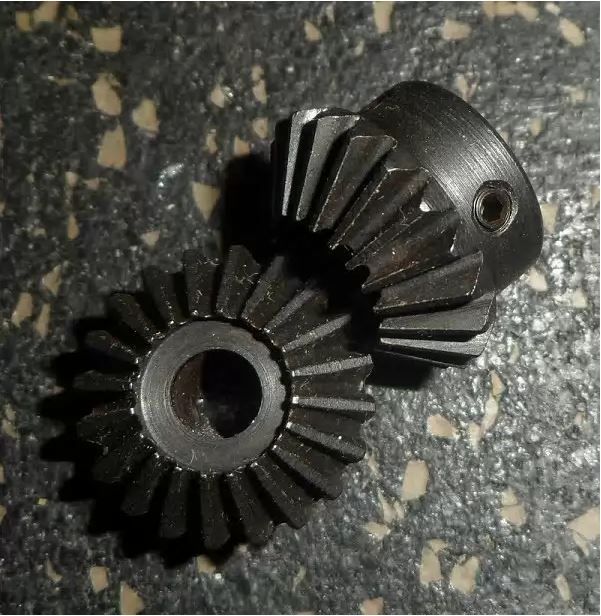

Шестерни конические.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

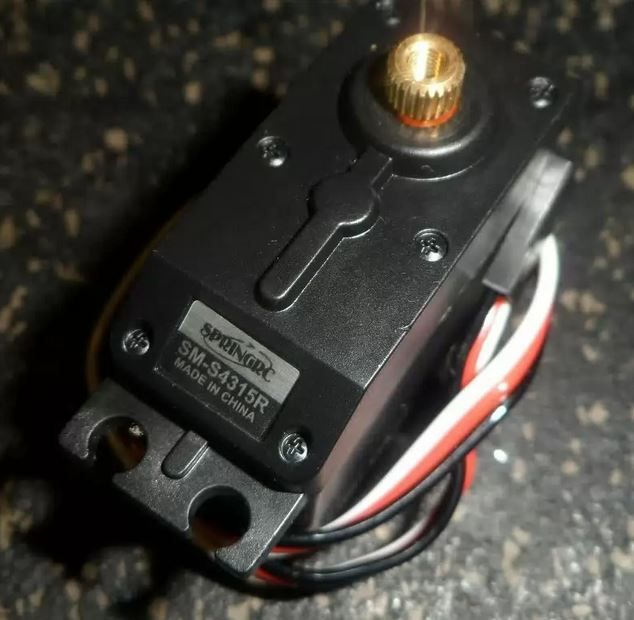

Сервомашинка SM-S4315R для перемещения каретки по горизонтали.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Сервомашинка SM-S8166M для подъема монитора.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Подшипники линейные MGN 15.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Подшипники радиальные 6 x 10 x 3 мм.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

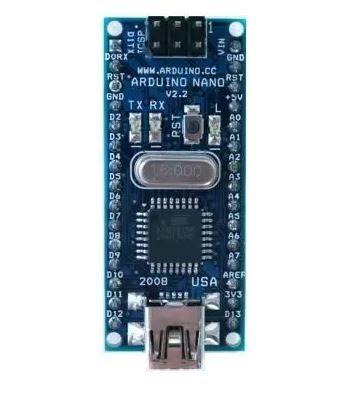

Контроллер Arduino Nano 595886.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Преобразователи питания сервомашинок DC_DC.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Концевики.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Резьбовой фиксатор.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Клей.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)


Все элементы конструкции делаем используя алюминиевый профиль.

В первую очередь изготовим металлическую основу для нашего механизма.

Размеры деталей конструкции должны быть соизмеримы и очень точными, десятые и сотые миллиметров не столь важны,главное соблюдать размер в миллиметрах и все углы ровно 90 градусов.

При изготовлении основы механизма будем применять тяговые заклепки.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Устанавливаем шестерню коническую на большую сервомашинку,применяя резьбовой фиксатор.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Далее изготовляем каретку.

Во время крепления линейных подшипников,с помощью заклёпок-гаек, также используем резьбовой фиксатор.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Используем алюминиевый уголок толщиной 3 мм, на него будет ложиться вся нагрузка.

Размечаем расположение большой сервомашинки и боковые кронштейны.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Для изготовления боковых кронштейнов необходима профильная труба 30 х 15 х 1.5 мм и квадрат 12 х 12 мм.
Размещаем квадрат внутри трубы и фиксируем винтами.

Используем только материал с соблюдёнными ГОСТ(ами),в этом случае все размеры совпадут в точности (внутренний размер трубы и наружний квадрата).
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Делаем отверстия для радиальных миниатюрных подшипников. Берём следующие размеры подшипников: 6 x 10 x 3 мм.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Внимание! Сначала сверлим отверстие диаметром 6 мм и глубиной, не превышающей 10 мм. Далее увеличиваем диаметр отверстия до 10 мм и глубиной, не превышающей 5 мм. В получившееся углубление диаметром 6 мм размещаем шарик от подшипника 5 мм, а затем подшипник радиальный, для избежания подклинивания оси.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

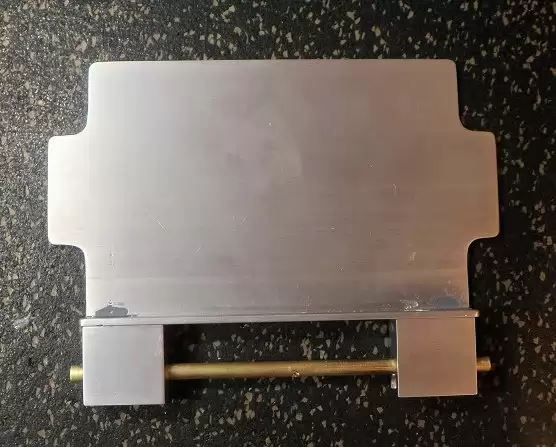

Делаем площадку для расположения монитора.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

«Ножки» изготовлены по вышеописанному способу(квадрат в трубе,на фото видно как), их нужно приклеить и прикрутить ( соединение должно быть надёжным). Ось латунная диаметром 6 мм.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Собираем следующий узел.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Закрываем узел с помощью вот такой детали.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

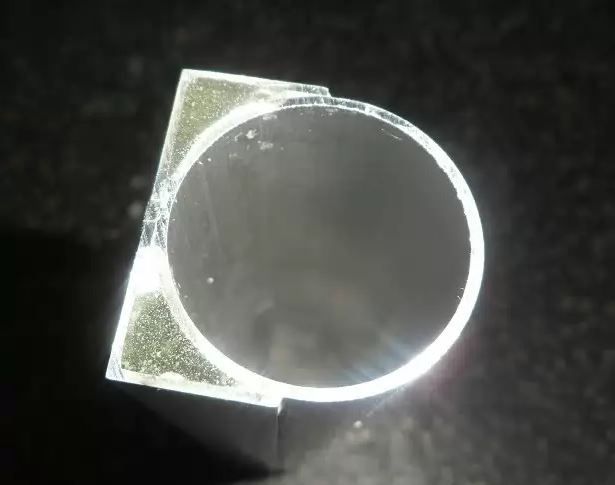

Сделаем данную деталь из уголков и цилиндрической трубы.

Приклеиваем уголки клеем и заполняем эпоксидной смолой.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

После высыхания отрезаем лишний металл, дорабатываем,чтобы получилась то,что мам нужно.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Примериваем
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Затем изготовляем панель.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Устанавливаем на конструкции электронную начинку .
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Производим окрашивание необходимых нам элементов в нужный цвет.
Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Автомобильный приёмно-подающий механизм (приспособление для монитора или планшета)

Работа окончена. Результат превосходит все ожидания.
