Модель танка «МС-1» (Т-18) в масштабе 1:1

Модель танка МС-1 (Т-18) в масштабе 1:1 построен друзьями из Москвы и на форуме "Луноходов.Нет" akimika повествует о ходе строительства.
Танк был построен для участия в праздновании 70-летия Победы в Великой Отечественной войне.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Модель танка «МС-1» (Т-18) в масштабе 1:1

Модель танка «МС-1» (Т-18) в масштабе 1:1

"Экипаж танка"-я думаю, это и есть строители танка.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Самым сложным в строительстве танки считается гусеница. Поэтому было начато строительство именно с нее. Надо отметить , что ни одного живого настоящего экземпляра найти не удалось по ходовой.

Все танки 959 шт. были выпущены до начала войны. Во время войны использовалась в основном башня, как ДОТ. Поэтому гусеница восстановлена из видеохроник довоенного времени.

В модели использованы материалы современные. Модель трака. Лист ПНД 20 мм и листовой металл 4 мм.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Фрезеровка листа ПНД на станке с ЧПУ.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Сборка.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Гусеница собирается.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Фанерная модель трансмиссии дает понимание что и как работает. Опорный каток.
Модель танка «МС-1» (Т-18) в масштабе 1:1

В музее Вадима Задорожного были проведены наружные замеры танка и построена фанерная объемная модель танка.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Сварили корпус из уголка и профилей.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Колеса поддерживающие диаметром 150 мм. Колеса опорные диаметром 250 мм. Ось качения опорных колес. Ось натяжного колеса. Натяжное колесо диаметром 650 мм висит консольно на подвижном рычаге.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Ось подвески натяжного колеса из прутка 36 мм , а детали вырезаны из из металла плазменной резкой.Одна половинка оси. Ось натяжения колеса на корпусе танка.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Ведущая звездочка выполнена из металла.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Решено ставить гидропривод для уменьшения веса танка. Гидрораспределители и гидронасос. Первоначальный вариант двигателя. Honda GXV 660 21 л.с. 48 Нм.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Основной элемент подвески -амортизаторы. По расчетам подошли амортизаторы от автомобиля "Ока". Подпруженный опорный каток. Корпус амортизатора. Так будет крепиться корпус амортизатора к корпусу танка.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Итого по примерным подсчетам на гидропривод потратили:
Гидронасос шестеренчатый двухсекционный (тандем) Насос Vivolo, 2 секции по 16 см3-25-30 тыс рублей.
Гидрораспределитель трехсекционный (вперед-нейтраль -назад) 2х25-30 иыс рублей.
Гидромотор Моторы MS315 (аналог Danfoss) 2х 25-30 тыс рублей.
Бак для масла -25 тыс рублей.
Масло 200 литров-14 тыс рублей.
Мелочовка: штуцера, переходники, РВД,фильтры, клапана, фитинги...

Соединение двигателя и гидронасоса. Вал двигателя не в метрической системе. Вал насоса конусный. Переходная втулка. Муфта на вал двигателя. Насос соединен к двигателю
Модель танка «МС-1» (Т-18) в масштабе 1:1

Низкая сторона трубопроводов сварена из полипропиленовых труб. На вал двигателя установили шкив привода генератора. Впаяли вентиль шаровый, чтобы перекрывать подачу масла из гидробака и не сливать масло в случае необходимости ремонта.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Система подвески для поддерживающих катков. Расчеты системы подвески. Сборка поддерживающих катков. Сборка поддерживающих катков.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Ось катков. Ходовая собрана.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Сварили глушитель из старого огнетушителя. Установили сиденье от погрузчика. В гидробак залито масло.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Первый выезд. видео.

Обкатка показала маломощность двигателя и было решено заменить двигатель на более мощный.
Новый двигатель видео .

Муфту привода насоса решено закрепить прямо к маховику.
Гидросистема. Двигатель на раме.
Модель танка «МС-1» (Т-18) в масштабе 1:1

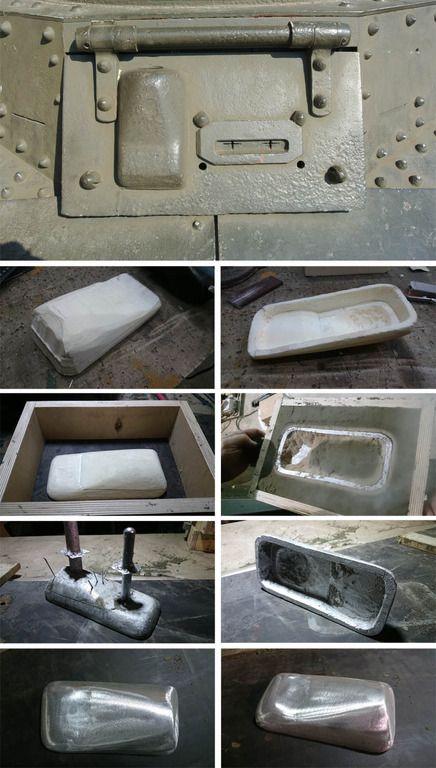

Некоторые оригинальные детали пришлось отливать из алюминия самим, чтобы была похожесть с оригинальными.
Муфельная печь из шамотных кирпичей, обмотанная нихромовой спиралью. Модель.
Отливка. Готовое изделие.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Процесс литья деталей. видео

Детали получены в процессе литья.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Изготовление других деталей.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Броня на танке крепилась заклепками. Листы для брони взяли из ПНД толщиной 10 и 20 мм. Изготовить необходимо было 800 заклепок.
Изготовили все это на фрезерном станке. Заклепки выглядят как настоящие
Модель танка «МС-1» (Т-18) в масштабе 1:1

Самая устрашающая часть танка -башня. Вращается усилием стрелка, поэтому она должна быть легкой, поэтому используются профили и вместо брони листы ПНД.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Для изготовления люка необходимо было сделать форму. Сделали из многослойного МДФ путем фрезеровки.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Процесс обшивки брони.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Изготовление пушки. видео

Все снято перед покраской.
Модель танка «МС-1» (Т-18) в масштабе 1:1

Модель танка «МС-1» (Т-18) в масштабе 1:1

Модель танка «МС-1» (Т-18) в масштабе 1:1

Модель танка «МС-1» (Т-18) в масштабе 1:1

Обкатка.

Покраски модели танка МС-1 (Т-18). видео

Победный выстрел танка.

Миссия выполнена.


Но точка не поставлена на строительстве танка. В планах еще увеличение мощности двигателя, установка фары, сигнала, брызговиков, подвижного пулемета, стреляющей пушки и нанесение маркировки и дальнейшие участия в реконструкциях боев.
Все видео про Модель танка МС-1 (Т-18).
Удачи автосамодельщикам.
