    Гусеничный вездеход «Тандем Трак»

    Гусеничный вездеход "Тандем Трак", созданный Юрием Ржеуцким из города Жодино в Белоруссии, отличается от остальных вездеходов.
    Юрий про эти отличия пишет на форуме сайта "Луноходов.Нет" под ником "tandem".
    Прекрасный вид гусеничного вездехода.

    Видео про вездеход "Тандем Трак".
    [media=https://youtu.be/1a6EWpk8vvo]


    Тактико- технические характеристики:
    Двигатель 75 л.с. бензиновый.
    Механическая коробка перемены передач 5-ступенчатая.
    Постоянная блокировка двух бортов при прямолинейном движении транспорта.
    Управление поворотами -рулевое.
    Внутренний радиус поворота нулевой.
    Независимая подвеска на рычагах балансиров.

    Ведущий мост состоит из трех главных передач. В средней главной передаче дифференциал заварен. Постоянная блокировка при прямолинейном движении достигается путем постоянного торможения хвостовика двух крайних главных передач. Редуктора взяты от Мерседес S500w300 передаточное число 2,82. Задняя крышка редуктора имеет ребра охлаждения. Шлицы на полуосях имеют большую длину. Для торможения применен четырехпоршневой суппорт BREMBO на каждый хвостовик. Тормозные диски увеличенного диаметра вентилируемые.Вал карданный соединен с двигателем через механическую коробку перемены передач и муфту сцепления.

    Один редуктор весит 35 кг. 35х3=105 кг.
    Диски тормозные вместе с суппортами 2х14=28 кг.

    Итого 133 кг на весь механизм.

    В редукторы залито вот такое масло.

    Точно такие же суппорты установлены на ступицах ведущих звездочек.

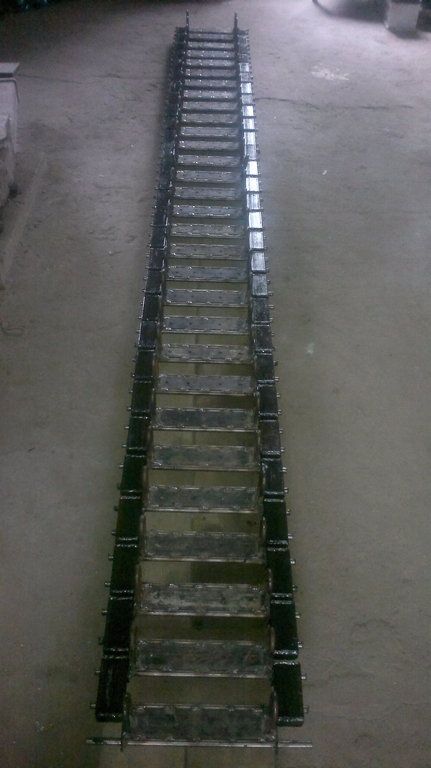

    Траки изготовлены. Траки гусениц соединены звеньями, которые сделаны из профильной трубы 50×25×2 мм длиной 125 мм. Концы заварены. Внутри запрессован кампозидный материал,состоящий из трёх природных материалов, термически обработан.



    Гусеница собирается на транспортерную ленту.

    Гусеничный вездеход «Тандем Трак»

    Поворот гусеничника на месте.

    Пробег гусеничного вездехода на данный момент не очень большой, поэтому может быть никаких поломок и порывов гусениц не было.
    Всё видео про вездеход "Тандем Трак" можно посмотреть здесь.

    Пожелаем успехов Юрию в деле вездеходостроения.
