Мотособака-носилки из мотоблока «Тарпан»

Мотособака-носилки из мотоблока «Тарпан»

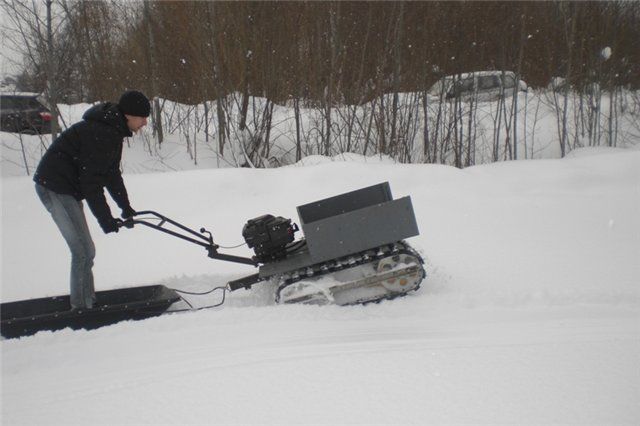

Мотособака -носилки из мотоблока "Тарпан" построил Николай из Архангельска. Как-то долгими зимними вечерами Николай задумался. Имею мотоблок "Тарпан", который три дня весной работает и кроме фрезы на нем ничего нет, а я пашу круглый год. Решил загрузить его работой и зимой.

Начертил и собрал гусеничные блоки для "Тарпана" вместо фрез. Скорость , конечно, низкая -5 км\час.
Но поворачиваемость легкая, так как база короткая. Тянет на носилках до 150 кг. На снегу не проваливается и не буксует, гусеничник все таки. Такую схему можно применить на любой мотоблок, хоть на "Крота", только рассчитать диаметр звездочки и ширину гусеницы в зависимости от мощности двигателя.

Тактико- технические характеристики:
Ширина конструкции- 800 мм.
Ширина гусениц- 700 мм.
Кузовок- 700х800 мм.
Мотособака-носилки из мотоблока «Тарпан»

Две гусеницы по 80х2300 из транспортерной ленты В-4мм. Корд однослойный.
Траки из отходов пластиковых труб.
База по осям -670 мм+натяжка.
Мотособака-носилки из мотоблока «Тарпан»

Ведущие звезды выпилены из полиэтилена с помощью лобзика.
Мотособака-носилки из мотоблока «Тарпан»

К мотоблоку еще нужно сидячие санки сделать.
Мотособака-носилки из мотоблока «Тарпан»

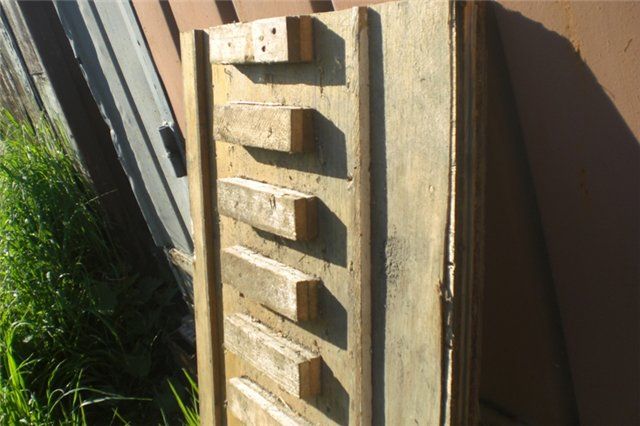

Кондуктор для сборки гусеницы. Кондуктор сделан из старой двери с набитыми на него два штапика по краям и бруски 35 мм, расстояние между ними тоже 35 мм.
Мотособака-носилки из мотоблока «Тарпан»

Гусеницы одеты на ведущую звездочку и на натяжное колесо.
Мотособака-носилки из мотоблока «Тарпан»

Два корпусам с гусеницами соединены уголками и на них площадка для двигателя.
Мотособака-носилки из мотоблока «Тарпан»

Натяжное колесо диаметром 290 мм с механизмом натяжения.
Мотособака-носилки из мотоблока «Тарпан»

Ведущая звездочка с диаметром впадин 290 мм с осью, которая одевается на ось мотоблока.
Мотособака-носилки из мотоблока «Тарпан»

Задние ведущие звездочки так сделаны на мотособаке, но размеры, которые не указаны, нужно выбирать в зависимости от вашего агрегата.
Здесь использованы подшипники 107 и 205. Подшипники 205 великоваты для такой техники, но что было под рукой. Подшипник на ось зависит от диаметра оси вашего агрегата.
Мотособака-носилки из мотоблока «Тарпан»

На уголках поперечных сделаны пазы для крепления.
Мотособака-носилки из мотоблока «Тарпан»

Внутри звездочек сделаны опорные лыжи из пластика, которые закреплены саморезами снизу к боковинам досок, чтобы концы внутреней лыжи не гуляли и не распрямлялись
они закреплены хомутами из кругляка Д6 мм.
Мотособака-носилки из мотоблока «Тарпан»

Мотособака-носилки из мотоблока «Тарпан»

Эксплуатация показывает, что лента толщиной 4 мм с одним кордом слабовата, поэтому лучше увеличить площадь опоры, добавив еще одну гусеницу посредине.

Ревизия редуктора и колодок показала, что с ними все в порядке.
Моменты эксплуатации мотоблока в зимних условиях.
Мотособака-носилки из мотоблока «Тарпан»

Мотособака-носилки из мотоблока «Тарпан»

Мотособака-носилки из мотоблока «Тарпан»

Мотособака-носилки из мотоблока «Тарпан»

Управление простое и легкое.Момент катания с ребенком.
Мотособака-носилки из мотоблока «Тарпан»

Ваш мотоблок будет служить вам и зимой, чем простаивать и занимать место в гараже.
У Николая есть еще самодельный трактор, но это тема для другого рассказа.
