    Легкий трехколесный каракат


    Автор уже около двух лет занимается изготовлением легких трехколесных каракатов. Изначально автор собирался сделать трехколесный мопед повышенной проходимости, но затем решил делать на продажу и соответственно отталкиваться от желаний клиентов. Поэтому родилась подобная машина не больших габаритов, но с мощным двигателем. Вес вездехода под 200 килограмм, что с легкостью позволяет перевозить и хранить его.

    Материалы и детали использованные для постройки этой модели вездехода:
    1) Двигатель внутреннего сгорания Лифан 6.5 л. с.
    2) Коробка переключения передач от хонды сити
    3) Вариатор от скутера
    4) Стеклоткань смоленая
    5) генератор от мопеда
    6) глушитель широкого сечения
    7) уголок 32 мм
    8) транспортерная лента

    Рассмотрим более детально этапы строительства вездехода.

    Для начала была продумана схема вездехода и определены основные пути развития машины. Автор сразу отказался от идеи с цепной передачей, больше по причине надежности. Было приобретены литые диски 15 дюймов, они конечно тяжелее чем самодельные, но зато гораздо надежнее и лучше выглядят.

    После определения основной концепции, а так же выбора материалов, автор приступил к токарным работам над деталями вездехода.

    Был подготовлен четырех тактовый вариатор от скутера на 150 кубов. Он удобен тем, что на нем легко регулируются как рабочие обороты, так и обороты сцепления. Стандартно подобные вариаторы ставятся на двигатели с мощностью до 14 л.с. поэтому проблем быть не должно.
    Вот фотография вариатора и ведущего шкива:
    Легкий трехколесный каракат



    Затем автор приступил к работе над задней осью вездехода, а так же токарным работам по конусам:


    Приступил к изготовлению фланцев для колес:

    Сиденье было изготовлено из пластика по стандартной технологии: форма мажется воском, затем на нее укладывается стеклоткань, которая пропитывается смолой, и так в несколько слоев.

    Получается такой результат:

    Затем затвердевшее сиденье вынимается из формы прикручивается к раме машины и красится для более приятного вида:


    В качестве коробки переключения передач была использована коробка от хонды сити, хотя изначально планировалось установить от Оки:

    Затем коробка передач была установлена на раму вездехода:


    Был использован двигатель Лифан, который был немного доработан для использования на трехколесном каркате:



    Тут изображен станок на котором проводилась большая часть токарных работ над деталями вездехода:


    Были установлены колеса, диски от бмв:


    Так же был установлен генератор от мопеда и глушитель большого сечения:



    Родной карбюратор проявлял себя плохо, поэтому был установлен тракторный пускач, который прибавил мощности вездеходу чуть ли не в два раза. Отлично работает вариатор, на второй передаче вездеход способен буксовать и даже уходить в дрифт. Максимальная скорость для второй передачи равна 40 километрам в час. На четвертой передачи вездеход трогается очень плавно и разгоняется хорошо, но на скорости выше 50 км в час, становится сложно управлять, поэтому автор не испытывал максимальные скорости.

    Советский аналог микуни 22 мм, на карбюраторе кнопочка снизу, которая удобна при заводе вездехода:


    Рама вездехода была изготовлена из уголка 32 мм. метр уголка весит около 1.2 килограмма, а метр квадратной трубы 25 на 2 мм весит 1.1 килограмм. То есть при желании можно было бы уменьшить вес карката, но автор решил сделать раму более надежной и крепкой.


    Карбюратор использован от пускача. Заводится отлично, работает хорошо как на минимальных, так и на максимальных режимах, но на переходном барахлил, на доводку до ума понадобилось целых два дня:

    Так же был отключен ограничитель оборотов перед установкой двигателя.

    Для изготовления колес была использована транспортерная лента. Ее края были прорезаны 12 сегментов, а 13 оставлен под склейку, и затем, были прикручены к диску с нахлестом друг на друга. Склеено было по беговой в нахлест 20 сантиметров. задняя резина сделана из однослойного корда + беговая. получился корд с резиной в три миллиметра. Для более хорошего сцепления покрышки были обтянуты ремнями.

    В картингах двигатели форсируются до 19 л.с , но по расчетам автора если форсировать этот двигатель , то из родного останется только сам блок, а значит потребуется увеличить траты на двигатель, а там и вариатор придется заменить на более мощный, поэтому смысла в увеличении мощности двигателя таким образом мало, проще купить другой двигатель.

    Соотношение шкивов с коробки передач на вариатор равно 1 к трем. В основном вездеход используется на первой передачи в условиях сложного бездорожья, а по ровной дороге на максимальной. Передаточное главной пары равно 4.1.

    Были использованы колесные фланцы на конус, но если не использовать конуса, а сделать просто на шпонке, то разницы особенной не будет.
    Вот тут показана ось с пазами под шпонку:

    Единственное , что нужно будет обеспечить, это отсутствие люфтов, то есть сделать либо клеммную затяжку, либо просверлить насквозь и вставить крепкий болт в качестве крепления, главное выводить наружу, чтобы место не работало на излом.

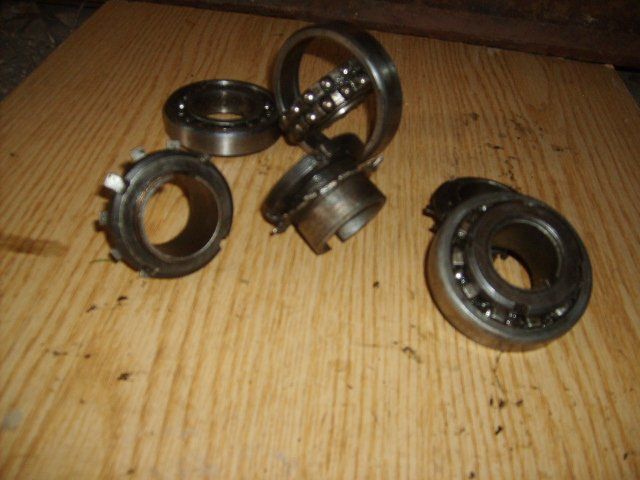

    Подшипники посажены на втулки, а втулки установлены на вал. Таким образом получается, что затягивая гайку на втулке, тем самым она разжимается на валу, но втулки должны удерживать вал от смещения:


    Автор вездехода: Эдуард с ником "Ed." из города Красноярск.
