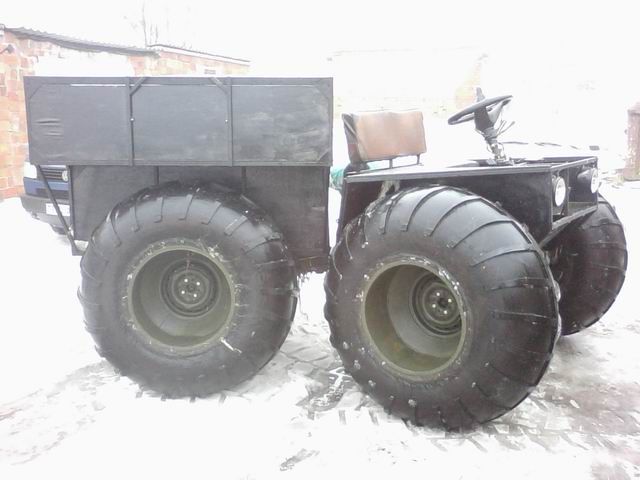

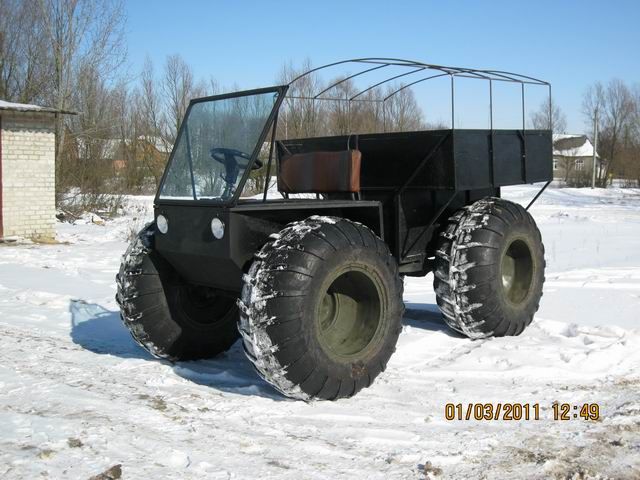

    Вездеход имеет полный привод и построен на раме конструкции переломного типа. Данный вездеход способен не только преодолевать любые грунты, но так же отлично форсирует реки и небольшие пруды. Плавательная способность за счет герметичных дисков довольно высокая. Машина способна перевозить до 500 килограмм груза, брать на борт несколько пассажиров и при это не ломаться.

    Материалы и детали использованные для создания вездехода:
    1) двигатель внутреннего сгорания Tiger-390Е мощностью 13 л.с.
    2) стартер
    3) пятиступенчатая коробка переключения передач Golf-2
    4) сцепление и ШРУСы так же от Golf
    5) мосты от классического ваза
    6) металлический профиль

    Рассмотрим более подробно этапы постройки и главные узлы вездехода.

    Рама вездехода сваривалась автором самостоятельно из профильной трубы.

    Мосты были усиленны и немного модернизированный, сделан преднатяг в 1-3 килограмма. Так же на вездеход были установлены тормоза, но только на переднюю ось, причем ручник сделан раздельно на каждое колесо.

    На этой фотографии видно как выполнен преднатяг к мосту:


    Клапанная пружина давит на пару второстепенных втулок, которые тормозят сателлиты. Еще одна втулка была установлена на хвостовике между конусными подшипниками. После подобных модернизаций мосты вездехода стали вращаться идеально.

    Двигатель Tiger-390Е четырехтактный одноцилиндровый был прикручен к раме через подушки от автомобиля Волга.


    Так же начались работы по заднему мосту вездехода

    была укорочена палка:


    Доработки переднего моста вездехода.

    А вот запчасти использованные для блокировки дифференциала:


    Так же автору пришлось сделать третью точку опоры под подшипники вала сцепления, в противном случае было отклонение маховика, так как всего с двумя точками не хватало жесткости:



    После основных работ по трансмиссии вездехода автор приступил к изготовлению колес. Колеса были слегка ободраны, но посадочное было не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

    В это же время автор делал глушитель для своего вездехода. Длинна глушителя составляет 400 мм, диаметр 10.5 сантиметра. для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

    Технология обдирки шин была следующая: подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.


    Слои тянулись при помощи лебедки. а подрезались обычным канцелярским ножом:


    Слой срезается до реборды, затем лебедка ослабляется, клык наклоняется и отрезается.

    Перед началом обдирки автор начал камеру, а колесо закрепил при помощи цепи, чтобы было удобно поворачивать колесо. Для включения лебедки использовалась педаль от швейной машинки.

    Был установлен карбюратор К65С. После чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично. так же автор планирует установки фильтра.


    Были изготовлены диски для колес герметичные, так как вездеход должен будет хорошо держаться на плаву.


    Ниже представлена схема по которой делались диски с основными размерами:

    была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.
    Вес диска в сборе составляет 22 килограмма.

    Камера весит 15 килограмм. ободранная покрышка от ви-3 однопучковая с четырьмя слоями. ширина грунтозацепов примерно 3 сантиметра, весит 36 килограмм. Колесо в сборе весит около 73 килограмм.



    Вот так запорное кольцо делается:


    Так же был изготовлен вулканизатор.

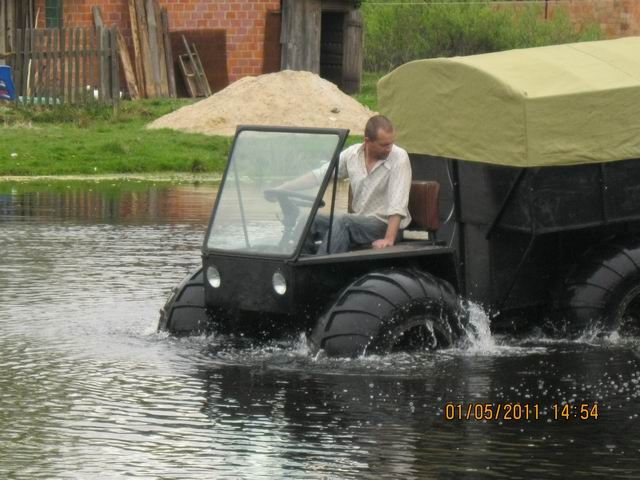

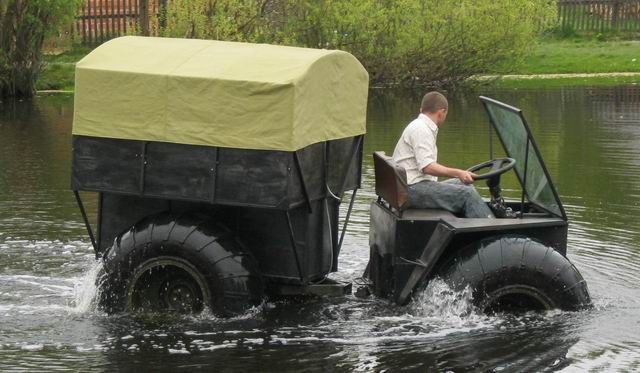

    После установки колес на вездеход, автор приступил к испытаниям машины. Машины была испытана не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. Однако при выезде на берег, по какой-то причине не сработала межосевая блокировка. без нее выехать на берег было очень тяжело. После того как она все-таки была включена, вездеход легко справился с препятствием. На первой и второй передачах легко проходятся любые условия трассы. максимальная же скорость вездехода на пятой передаче по ровной поверхности равна 35 километрам в час.

    Были произведены работы по задней раме, в частности она была укреплена в креплениях моста.


    А тут запечатлен момент выезда на сушу:

    Касательно рулевого управления вездехода:



    Задняя полурама:


    Для того, чтобы разобраться почему не включилась блокировка дифференциала, автор решил разобрать коробку и провести ее техническое обслуживание:


    После этого автор решил модернизировать систему, были нарезаны три зуба на корпусе дифференциала и фланце. Фланец же был проточен под сальник. Вал был укорочен и обточен. благодаря тому, что зубов 3 на фланце, то их легко обрабатывать так, чтобы края пересекались в центре, и их не будет выворачивать и разгибать, то есть конструкция получится более прочной:

    Был установлен генератор 14В 65А:

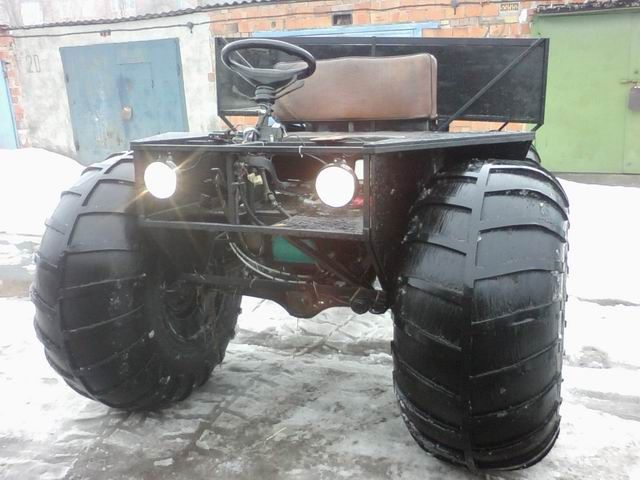

    Начались работы по обшивке вездехода:


    Более подробно о конструкции межосевой блокировки:

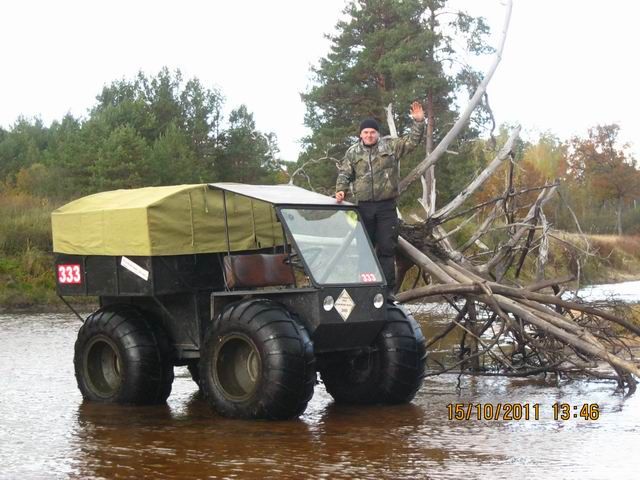

    Вездеход активно эксплуатируется. даже с сильным перегрузом до 620 килограмм, вездеход исправно тащит вес и преодолевает преграды.


    Видео испытаний вездехода:


    Фотографии вездехода:

    Автор вездехода с ником "Вован Я" на сайте луноходов.нет из города Столин Беларусь.
