Изготовление солнечных панелей в домашних условиях

Изготовление солнечных панелей в домашних условиях

Перед созданием автор много читал об использовании возобновляемой альтернативной энергии, и больше всего его притягивало использование энергии солнца при помощи солнечных панелей, так как способ наиболее простой и панели не требуют специального обслуживания при эксплуатации. Единственный минус заключался в том, что цена на заводские модели солнечных панелей весьма высока. Поэтому автор решил сделать их сам.

Материалы которые использовал автор для сборки солнечных панелей:
1) Набор элементов размерами 8 на 15 см
2) Оптическая эпоксидная смола
3) два стекла размерами 5 на 810 на 680 мм
4) алюминиевый уголок

Рассмотрим основные этапы моделирования и создания солнечных панелей.

Основные элементы для создания солнечных панелей автор заказывал через eBay. Основной набор элементов вышел на сумму около 100$, а эпоксидная смола, которая была заказана уже в питерской компании вышла на 1300 рублей на килограмм. Стекла на которые все крепилось вышли по 350 рублей каждое.

Основной целью автор ставил создание качественных солнечных панелей в домашних условиях, которые будут нормально выглядеть и прослужат очень долго. Именно по этой причине автор не стал экономить на оптической эпоксидной смоле и на самих элементах.

Вот так выглядел набор всех основных элементов для сборки солнечной панели. В комплекте с основным набором шли так же шины и карандаш с флюсом, которые понадобятся в процессе пайки элементов:

А вот фотография той самой специальной оптической сверх-прозрачной эпоксидной смолы:

Чтобы проверить прозрачной эпоксидной смолы, а так же скорость ее затвердевания автор для начала применил ее всего на одном элементе. На снимке ниже представлен результат этого действия.

В итоге прозрачность получилась идеальная и цена эпоксидной смолы себя полностью оправдала.

Вдохновившись столь качественным результатом автор продолжил сборку всех элементов в солнечную панель.
Но перед пайкой основных элементов было решено изготовить основу, на которую эти элементы будут крепиться, чтобы в процессе пайки уже можно было ориентироваться на определенные размеры будущей панели.

Была изготовлена алюминиевая рама из уголка. После чего автор нанес слой силиконового герметика и установил стекло. В итоге получилась герметичная рама для фотоэлементов будущей солнечной панели.

Пока рама высыхала, автор приступил к пайке элементов.

Было подготовлено 250 грамм эпоксидной смолы, которую автор нанес на стекло ровным слоем по всей поверхности. Уже в эту смолу установил все 36 элементов в порядке рядов, после чего спаял их между собой.

На этом этапе возникла первая проблема, которую автор не заметил сразу. Сами элементы оказались не полностью плоскими, а слегка выгнутыми к краям, поэтому чтобы надежно прикрепить их смолой к стеклу приходилось аккуратно прижимать тяжелыми предметами и ждать пока они приклеятся, этот процесс занял достаточно много сил, так как сами по себе элементы для солнечной панели весьма хрупкие. Именно по этой причине автор и решил паять элементы прямо внутри рамы, а не заранее. Ведь при переносе уже спаянной конструкции элементов на стекло риск повредить спаянные элементы многократно возрастает. К тому же закрепление элементов на стекле перед пайкой дает ряд преимуществ касательно эстетического вида самой панели. Благодаря такому подходу под элементами не осталось воздушных пузырей и вся конструкция в итоге выглядела монолитно.

Вот фотография панелей уже в собранном состоянии:

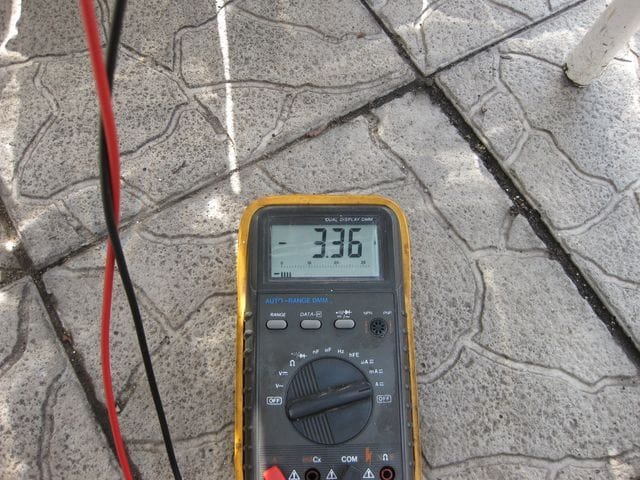

Затем он приступил к испытаниям солнечной панели. Для этого он разместил ее фотоэлементами к солнечному свету и замерил ток короткого замыкания, сила которого составила 3.6 А . Именно эта цифра была заявлена в характеристике элементов, а следовательно панель собрана правильно и функционирует в полном объеме.

После проверки автор приступил к окончательной сборке панели. Для этого было взято еще около ста грамм оптической эпоксидной смолы, которой были залиты фотоэлементы.

Ниже представлена фотография тыльной стороны солнечной панели. Как видно все элементы защищены от природных явлений внешней среды ( дождь, снег, ветер, грязь), что гарантирует долгий срок их службы.

Панели даже выдерживают вот такой град:

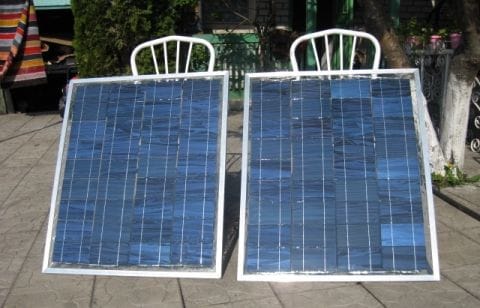

Так же автором была собрана и вторая солнечная панель. Ниже фотография обеих солнечных панелей в сборе:
Две таких солнечных панели способны выдавать мощность в 120 Вт.

Заводские панели подобной мощности стоят порядка десяти тысяч рублей, а затраты автора на их изготовление составили всего пять рублей. То есть получились такие же качественные панели, но гораздо дешевле, именно этого автор и добивался.
