    Пайка солнечных элементов в домашних условиях

    Пайка солнечных элементов в домашних условиях

    Если вы решили собрать солнечную панель своими силами, то вы скорее всего столкнетесь с такой вещью, как пайка проводников на фотоэлементы. Сам по себе процесс пайки шин на солнечные элементы является очень кропотливым, поэтому сложным. Для того, чтобы ваше стремление к использованию альтернативных источников энергии не столкнулось с такой преградой, вы можете ознакомиться с основными аспектами правильной пайки проводников на элементы солнечной панели.

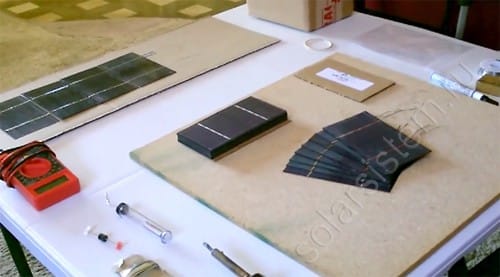

    Материалы необходимы для пайки элементов:
    1) солнечные элементы
    2) тонкие плоские проводники
    3) паяльник
    4) широкие плоские проводники
    5) флюс
    6) припой

    Рассмотрим более подробно все нюансы процесса пайки элементов солнечной панели.

    Самое главное при данном процессе это не спешить. Сами солнечные элементы весьма тонкие и хрупкие, их толщина оставляет всего 0.2 мм, поэтому любое чрезмерное усилие или резкое движение может привести к их поломке.

    В среднем на пайку одной солнечной панели состоящей из 36 элементов уходит порядка двух дней времени. Поэтому если вы решили собирать целые системы состоящие из множества солнечных панелей, то всерьез задумайтесь над количеством времени затраченным на пайку проводников, возможно приобретать солнечные элементы с уже готовыми проводниками будет для вас выгоднее.

    Основной ошибкой тех, кто впервые решил собрать солнечную панель является то, что они считают достаточным приобрести в магазине только сами солнечные элементы, а остальное можно заменить аналогами продающимися на местном рынке радиодеталей. Однако данное видение не совсем верно, в солнечных панелях используются плоские проводники, которые обычными проводами заменять не рекомендуется, так как потребуются достаточно толстые провода, а это означает большие затраты времени на пайку, не эстетичный вид конструкции и к тому же, излишняя жесткость провода может стать причиной поломки самого элемента.

    Именно поэтому автор рекомендует заказывать комплект солнечных элементов уже с диодами, шинами, тонкими плоскими проводниками для пайки элементов и более широкими для соединения секций между собой. Такой подход сэкономит как ваше время, так и деньги на доставку.


    Так же нам понадобиться паяльник мощностью 60-80 Вт. Если паяльник будет менее мощным, то скорее всего он будет быстрее остывать из-за того, что большая поверхность солнечного элемента будет отбирать тепло, следовательно придется придавливать паяльник и дольше удерживать его на солнечном элементе. Это в свою очередь может вызвать поломку элемента либо его перегрев. В качестве припоя автор рекомендует использовать проволочное олово, можно даже с канифолью. В качестве флюса подойдет любой бескислотный для пайки радиоэлектроники, но желательно использовать тот, который не требует промывки и оставляет меньше жирных следов.

    После того, как все необходимые инструменты и комплектующие были собраны, можно приступать к подготовке к пайке солнечных элементов. Для начала необходимо нарезать плоские проводники. Длину проводников необходимо рассчитать так, чтобы она была чуть короче ширины солнечного элемента. Таким образом, при использовании солнечных элементов размером 78 на 156 мм, длинна проводника должна составлять 146 мм, учитывая зазор в 5 мм между элементами. Распределение проводника по элементу идет следующим образом: 78 мм припаивается к лицевой части элемента, 5 мм оставляет на зазор между ними, а 63 мм припаивается к трем контактам расположенным на тыльной стороне элемента.

    Довольно удобно производить нарезку проводников при помощи толстого картона. Берется два листа картона шириной 63 мм и толщиной 5 мм, они складываются вместе, и затем на них наматывается проводник. Затем картон раздвигается и с одной стороны проводник разрезается ножницами.

    Так же следует заметить, что при пайке элементов 6 на 6, в целях экономии, допустимо паять шину не по всей длине, а оставшуюся часть просто залудить.

    Однако запомните от того насколько качественно будут припаяны проводники будет сильно зависеть КПД всей солнечной батареи.

    После нарезки проводника можно приступать к подготовке элементов для пайки. Обычно лицевая торона элементов является минусом, а тыльная плюсом. поэтому по всей длине контактной площадки лицевой стороны она промазывается флюсом.

    Затем плоский проводник прикладывается и фиксируется паяльником. Лудить контакт не обязательно, так как на лицевой стороне контакты посеребрены, а на самой шине имеется тонкий слой олова. Главное чтобы шина крепко припаялась к контактам и хорошо держалась, в противном случае следует все же лудить.

    После этого плавным движением припаивается проводник с обратной стороны элемента, главное следить за тем, чтобы в процессе сам элемент не перегревался.


    Эти действия необходимо проделать с каждым элементом, после чего начинать пайку их в общую цепь. Стандартно принято соединять элементы последовательно от плюса к минусу в одну цепочку, таким образом напряжение всех элементов суммируется, а ток остается прежним.

    Ниже приведена схема пайки элементов в общую цепь:


    После того, как вы определились с итоговой формой солнечной панели следует разместить элементы в несколько рядов на рабочей поверхности тыльной стороной вверх.

    Есть несколько моментов, которые помогут вам зафиксировать элементы во время пайки, чтобы в конце панель имела красивый и аккуратный вид. Края солнечных элементов можно прихватить скотчем, который в последствии просто срезается канцелярским ножом. Для того, чтобы расстояние между элементами было одинаково вы можете воспользоваться строительными крестиками, которые обычно используются для укладки плитки, эти крестики обеспечат зазор в 2-5 мм.

    Лучше всего сделать целый макет из фанеры, на которую приклеиваются крестики.



    После закрепления элементов необходимо нанести флюс и залудить контакты.

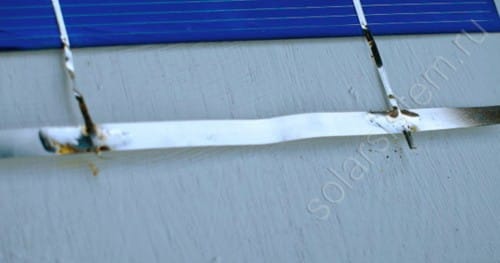

    По этой схеме осуществляется пайка нескольких рядов солнечных элементов. Соединения между рядами необходимо делать при помощи пайки более широкого проводника.



    После этого у вас уже будет готовая панель из солнечных элементов, которую будет необходимо монтировать в корпус и загерметизировать для защиты элементов от внешних погодных условий.
