Самодельная подсветка колёс на Юпитер

Самодельная подсветка колёс на Юпитер

Всем доброго времени суток и в этой статье автор решил сделать подсветку колес на Юпитер. Это может сделать каждый желающий. Затрат особых не потребуется.

Материалы для изготовления данной самоделки:
1) Оргстекло
2) Светодиодная лента
3) Клей
4) Металлический диск от сцепления
5) Щётка от генератора (служит для передачи положительного контакта на колесо)
6) Несколько проводов
7) Наждачная бумага


Шаг 1.

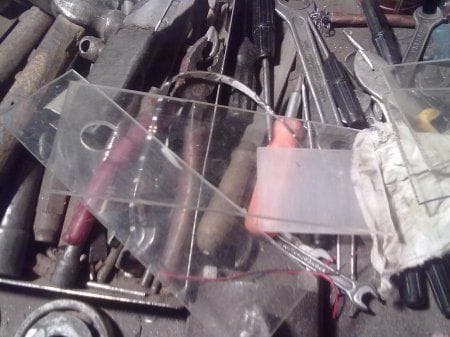

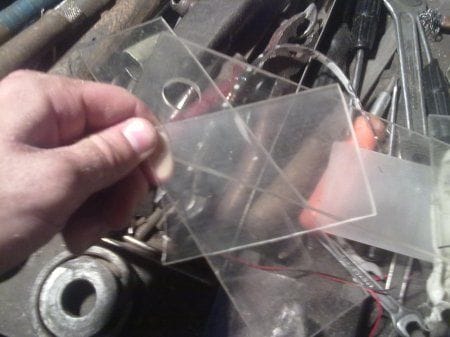

Вырезаем из оргстекла прямоугольники, автор взял примерно толщиной 5 мм. Размеры примеряем по колесу

Самодельная подсветка колёс на Юпитер

Самодельная подсветка колёс на Юпитер


Шаг 2.

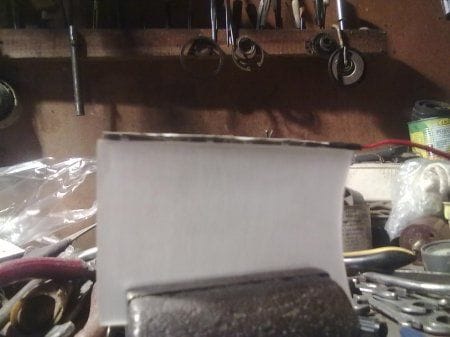

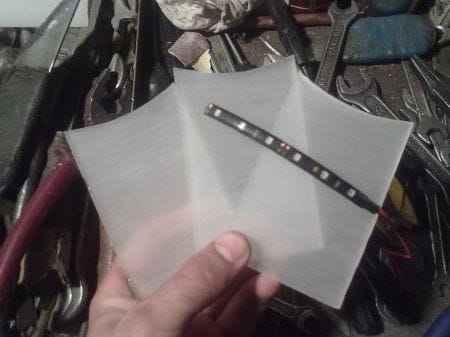

Далее зачищаем нашу деталь наждачной бумагой до матового состояния, для того, чтобы свет распределялся равномерно. Делаем на каждое колесо по 3 заготовки.


Самодельная подсветка колёс на Юпитер


Шаг 3.

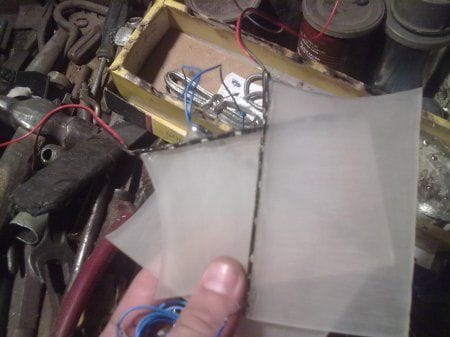

Теперь, наша задача заключается в том, чтобы разместить светодиодную ленту на оргстекле.

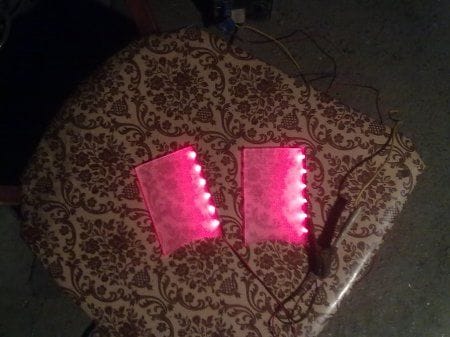

Для этого приклеиваем ленту к оргстеклу с помощью супер клея, для лучшей фиксации автор по кроям также проклеил другим клеем. Все эти манипуляции проводим с остальными заготовками. Подключаем питание и проверяем.

Самодельная подсветка колёс на Юпитер
Самодельная подсветка колёс на Юпитер
Самодельная подсветка колёс на Юпитер
Самодельная подсветка колёс на Юпитер


Шаг 4.

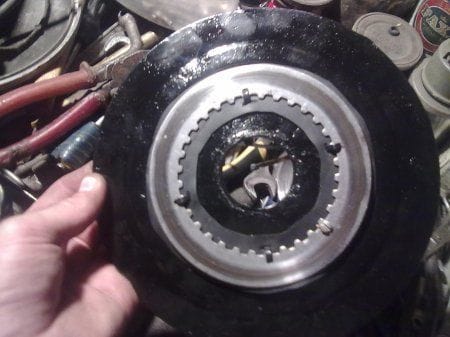

Ну, а теперь нужно присоединить наш диск со сцепления. Автор же при крепил его на алюминиевый колпак колеса и изолировал, в качестве изолятора он использовал камеру от мотоцикла, вырезаем всё по размерам и крепим всё это пластиковыми хомутами.


Самодельная подсветка колёс на Юпитер

Самодельная подсветка колёс на Юпитер

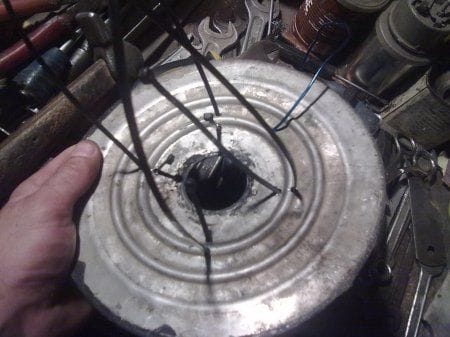

Теперь выводим провода.
Самодельная подсветка колёс на Юпитер

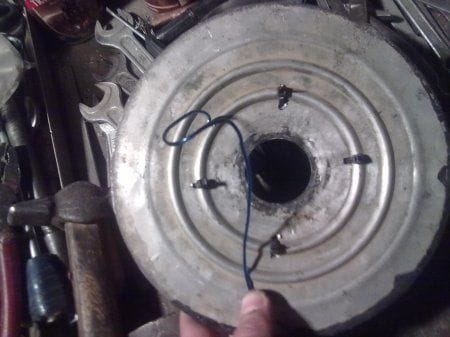

Подключаем их плюс к плюсу, минус к минусу.
Самодельная подсветка колёс на Юпитер


Шаг 5.
Собираем всё на место, размещаем все детали что бы они скользили по металлическому кругу, запитываем от аккумулятора, можно сделать отдельный переключатель.

Самодельная подсветка колёс на Юпитер


Самодельная подсветка колёс на Юпитер

Вот такой у нас получился моддинг . Всем спасибо, всем удачи!
