Самодельное противоугонное устройство на Arduino Uno и датчике отпечатков пальцев

Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев

Для создания такого проекта автору пришлось модифицировать пусковую систему своего транспортного средства. Главным соединением служит проводник IG от замка зажигания, через который подаётся напряжение питания на регулятор напряжения, после чего уже на сам Arduino для его включения, а также включения датчика сканирования пальца. Если сканирование пальца проходит успешно система активирует релейный блок, а он управляет реле стартера. Теперь можно завести автомобиль. Датчик работает 10 секунд, и запустить его повторно можно повторив цикл запуска зажигания. Если же за отведённое время датчик не обнаружил отпечаток пальца или он не совпадает с заданным, тогда система запуска будет отключена, и пуск двигателя не произойдёт.

Поскольку у каждого авто своя система конфигурации запуска, то необходимо заглянуть в электрическую схему перед модификацией системы запуска двигателя.

В этой статье описано подключение противоугонного устройства на 2-х дверный купе Mitsubishi Lancer 2000.

Материалы:

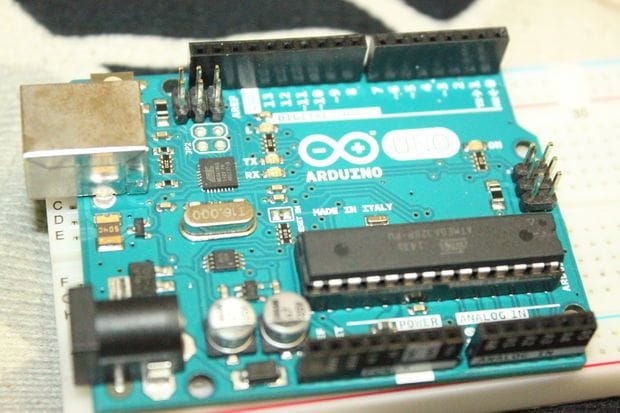

- Arduino Uno.

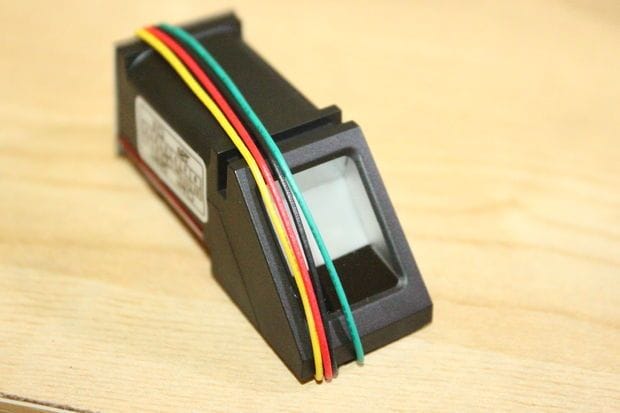

- Датчик отпечатков пальцев.

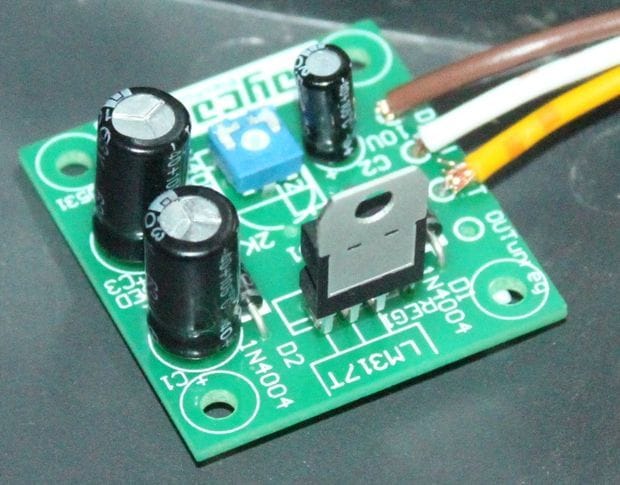

- Источник питания.
- Релейный блок.
- NPN-транзистор BC547B
- Резистор 1 кОм

Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев

Схема подключения:
Схема немного модифицирована в соответствии с используемыми компонентами. Следует помнить что она действительная только для этой модели автомобиля.
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев


Шаг 1 Подготовка программных компонентов:
В среде разработки Arduino IDE загружается и добавляется библиотека Adafruit Fingerprint.
Загружается файл из библиотеки blank.ino в Arduino, который будет служить как интерфейс между датчиком и микроконтроллером.

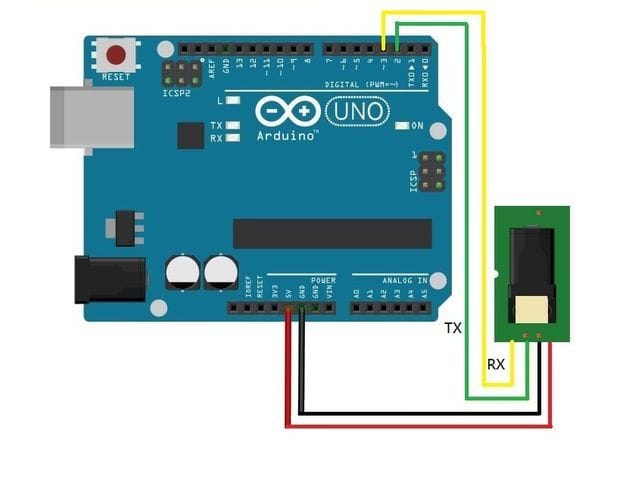

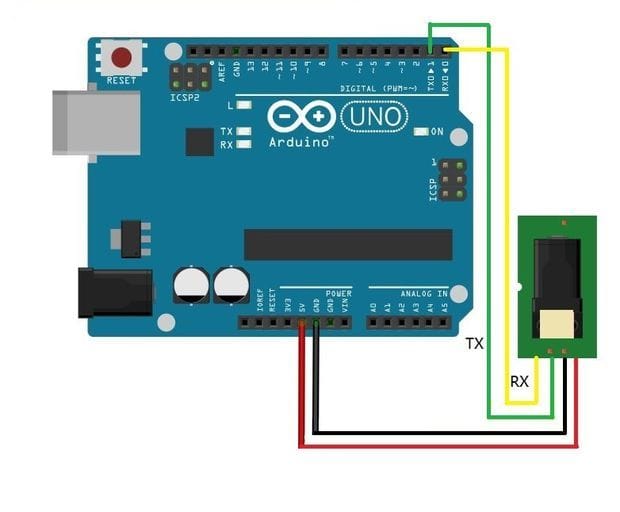

Устанавливается программа SFGDemo v2.0, и датчик подключается к Arduino как показано на схеме. После чего загружается отпечаток пальца через установленную программу.
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев


Шаг 2 загрузка основной программы:
Теперь датчик подключили как показано на следующей схеме. После чего автор приступает к загрузке основной программы. Светодиод с резистором подключается к выводу 12.

Программа будет работать в основном по учебному материалу Adafruit Fingerprint. В программный код добавлен разве что таймер отключения датчика в 10 секунд. Скачать код можно под статьей.
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев


Шаг 3 сборка:
Часть 1:

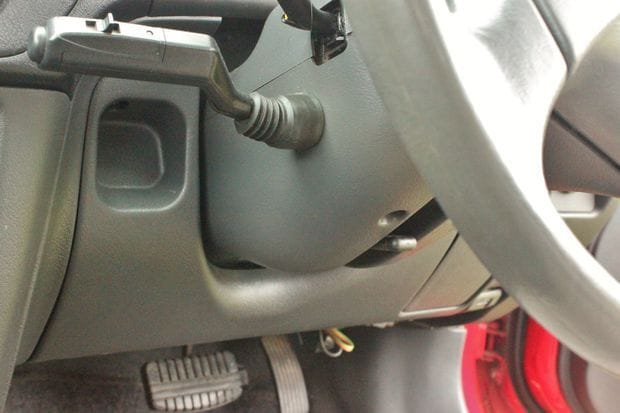

Для начала выкручиваются винты под приборной панелью. Снимается нижняя часть панели, и в свободное место можно будет поместить датчик.
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев


Часть 2:

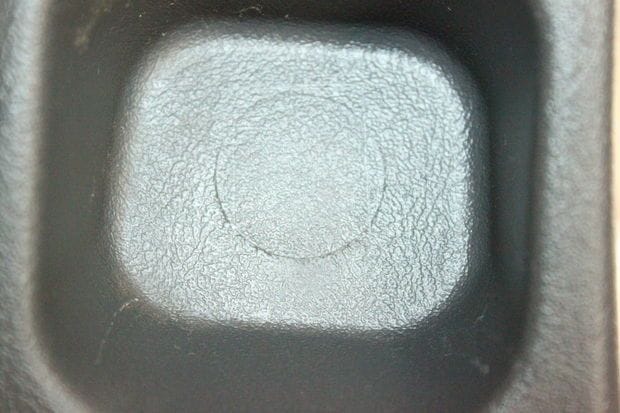

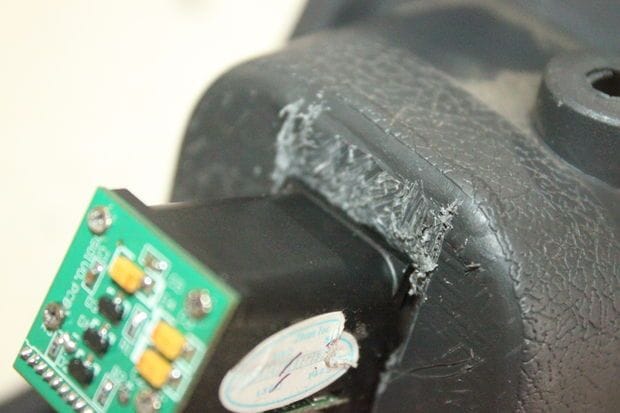

В выбранном месте для датчика вырезается зона для его надёжной установки.
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев


часть 3:

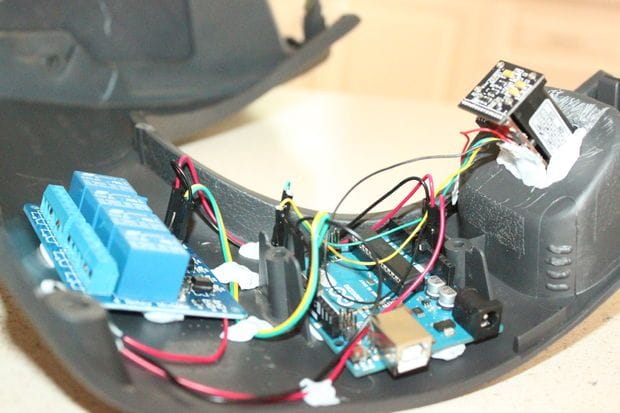

Плата Arduino устанавливается позади датчика отпечатков пальцев. Место для установки Arduino было немного подточено что б плата могла занять правильное положение.
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев


часть 4:
Регулируемый источник питания устанавливается сзади приборной панели на стороне водителя.
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев


часть 5:

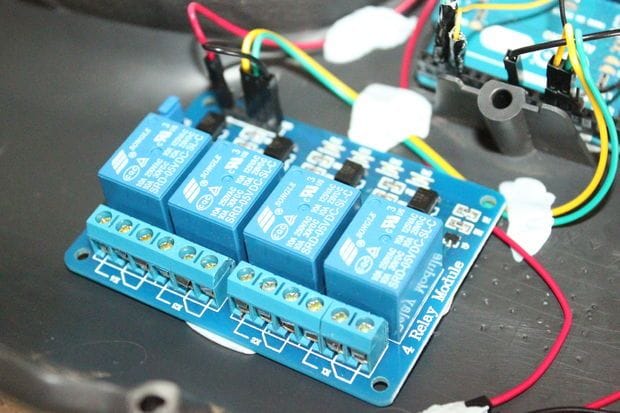

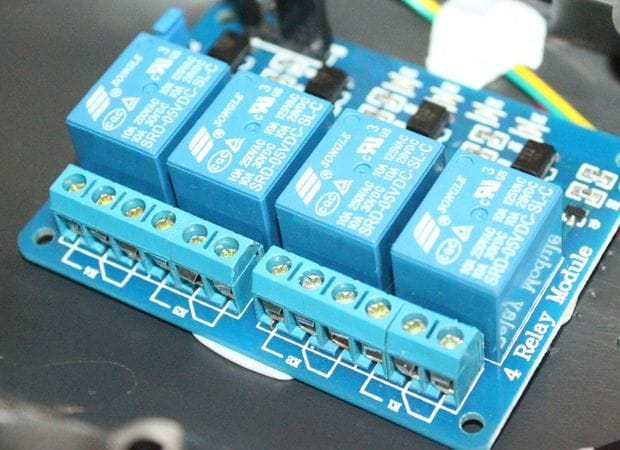

Остальные компоненты оборудования подключаются согласно схеме в начале статьи.
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев


Шаг 4 установка:

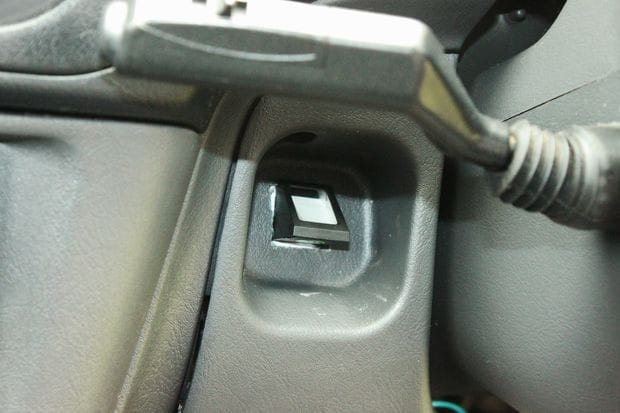

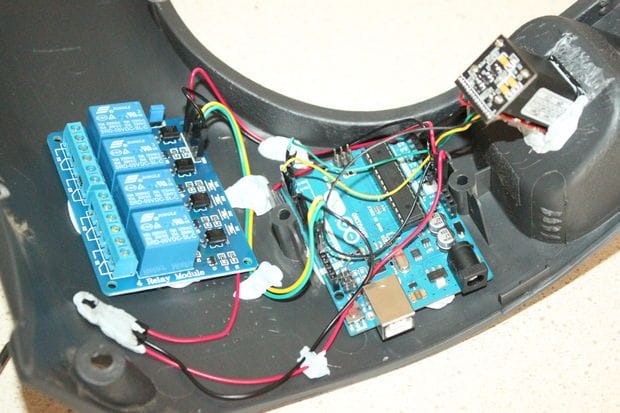

Необходимые провода подсоединяются, и устройство устанавливается под приборной панелью. Автор убеждается что нет короткого замыкания.
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев
Самодельное противоугонное устройство на  Arduino Uno и датчике отпечатков пальцев


Видео с работой устройства:


arduino151_fingerprintmodifiedwithsleepfunction.rar [1.84 Kb] (скачиваний: 160)
