В этом RGB-ночнике реализована возможность управлять цветом движением рук. Устройство оснащено тремя датчиками расстояния, с помощью которых изменяется яркость при удалении или приближении руки. Всем этим управляется микроконтроллер Arduino.

Материалы:
- Arduino Nano 3.0
- RGB матрица 8х8 1 шт
- Датчик расстояния ультразвуковой HC-SR04 3 шт
- Микросхема 74hc595 (сдвиговый регистр) 4 шт
- Резисторы 200 Ом 24 шт
- Блок питания 5V2A
- Подставка с плафоном
- Провода
RGB-ночник управляемый руками

RGB-ночник управляемый руками

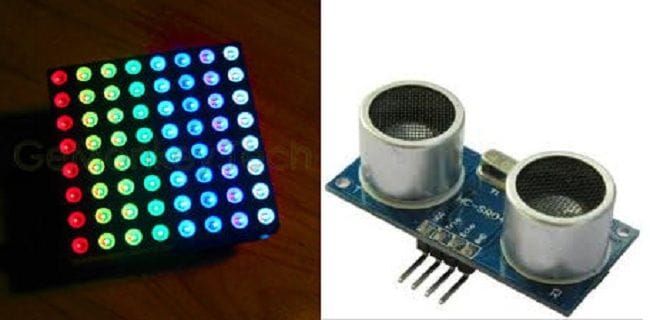

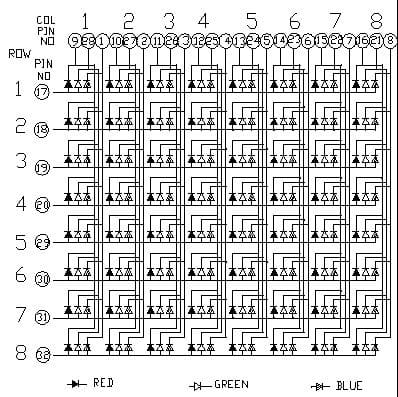

В светильнике используют матрицу GTM2088, которая имеет общий анод, схема выводов на фото ниже.
RGB-ночник управляемый руками


Схема ночника представлена ниже
RGB-ночник управляемый руками

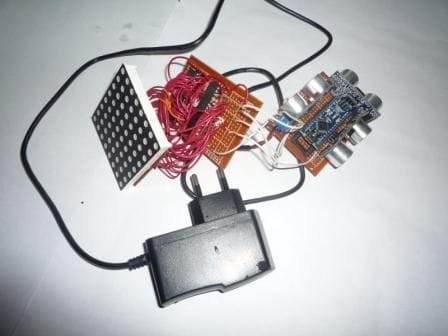

После пайки конструкция имеет следующий вид (4 блока):
- Блок питания
- Регистры
- Arduino с датчиками hc-sr04
- Матрица
RGB-ночник управляемый руками


При разработке скетча автор задавал такие параметры:
- На расстоянии от 1 до 20 см задаётся величина яркости, чем ближе рука тем ярче светит матрица, 1 см задаёт значение максимальной яркости, а расстояние 20 см нулевую. Датчики считывают данные, после чего регулируется яркость.
- Если же расстояние с данных величин меняется на большее чем 20 см (убрать руку в сторону), тогда данная яркость будет фиксироваться для этого цвета.
Яркость задаёт ШИМ-сигнал, считывается он на выводах матрицы для 3-х групп R, G, и B. Частота сигнала равняется 60 Гц.
Чтобы сэкономить выводы микроконтроллера для управления матрицей автор использовал сдвиговые регистры 74hc595, они позволили ему обойтись 3 выводами Arduino.
В скетче используются библиотеки MsTimer2, Ultrasonic и SPI. Скетч прикреплён под статьёй.
RGB-ночник управляемый руками


Сборка лампы.

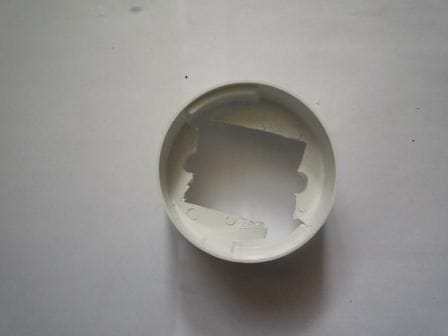

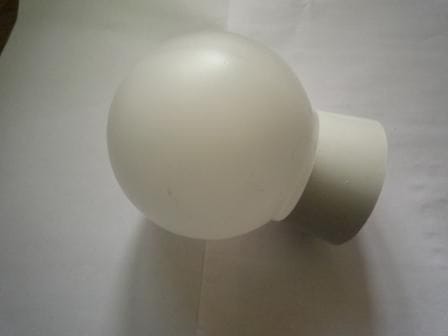

Из подставки плафона удаляют патрон, и делается отверстие под матрицу.
RGB-ночник управляемый руками

RGB-ночник управляемый руками

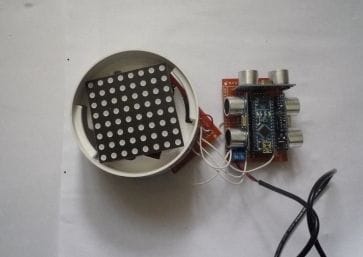

Вставляется блок со сдвиговыми регистрами и всё это закрывают кругом, вырезанным из пенопласта.

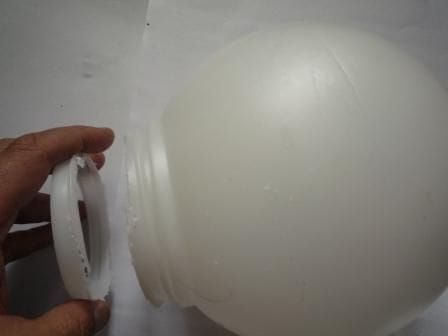

На плафоне обрезают резьбу, для того чтобы он мог зацепиться за подставку
RGB-ночник управляемый руками

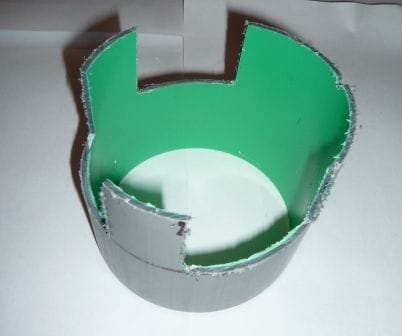

Дальше, в конструкцию добавляют подставку из пластиковой трубы, предварительно сделав в ней, три отверстия под датчики расстояния.
RGB-ночник управляемый руками

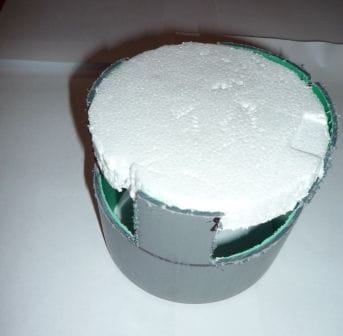

В трубе делают дно из пенопласта, и полностью собирают получившуюся конструкцию.
RGB-ночник управляемый руками

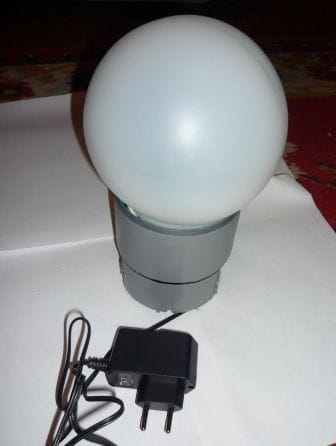

В сборе светильник выглядит так:
RGB-ночник управляемый руками


Осталось только включить питание и приступить к использованию светильника.

Видео с работой ночника:
