Светодиодная гирлянда на Arduino за вечер

Светодиодная гирлянда на Arduino за вечер

Эта совокупность светодиодов с проводами является необычным украшением на ёлку. У автора была поставлена цель быстро собрать что-то новогоднее и светящееся из имеющихся материалов. Идея заключалась в том чтобы объединить горсть светодиодов на каркасе из одножильного провода, светодиоды автор пытался соединить в виде ёлки, хотя на вид напоминает больше гирлянду.

Материалы:
- Светодиоды 12 шт (3 каждого цвета)
- Arduino
- Провод одножильный (для каркаса)
- Паяльник

Объединены светодиоды в четыре группы, каждая из трёх с общим анодом. Ряды пойдут на цифровые выводы Arduino, а группы на аналоговые выводы (можно также использовать цифровые). Схема гирлянды:
Светодиодная гирлянда на Arduino за вечер


Сборка
В первую очередь автор обрабатывает светодиоды наждачной бумагой, для того чтобы они немного рассеивали свет и не били в глаза.
Светодиодная гирлянда на Arduino за вечер


Сама сборка начинается с пайки отдельных рядов и их формирования. У нижнего ряда сторона равняется примерно 60 мм, среднего 50 мм, и верхний вышел около 30 мм. Так выглядят три ряда по отдельности:
Светодиодная гирлянда на Arduino за вечер


Теперь напаивается первая цепь светодиодов, формируя конструкцию.
Светодиодная гирлянда на Arduino за вечер


Далее, процесс упрощается и припаивается вторая цепь светодиодов. Аналогичным образом автор припаял все остальные цепи на каркас.
Светодиодная гирлянда на Arduino за вечер


Код и проверка
Тест гирлянды происходит на Arduino Mega. Программный код можно скачать под статьёй. В коде вы нельзя найти ничего сверхнового, он максимально упрощён для модификаций, и для возможности задать свою программу с нужной последовательностью, которая вам понравится.
Светодиодная гирлянда на Arduino за вечер


Результат

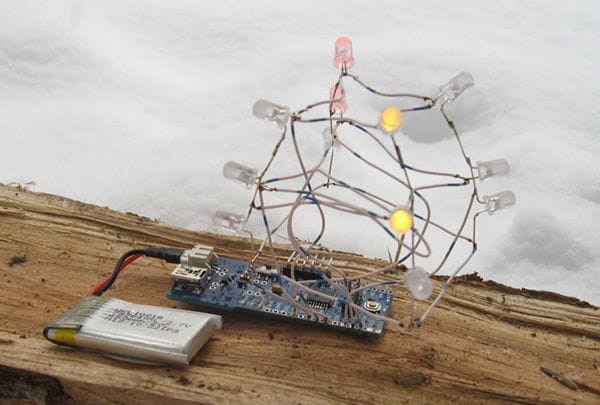

После проверки работоспособности конструкции автор перенёс гирлянду на Arduino Fio и подключил Lipo аккумулятор для мобильности конструкции.
Светодиодная гирлянда на Arduino за вечер


ardutree-master.zip [1.17 Kb] (скачиваний: 230)

Источник
