    Вездеход из мотоблока


    Каждый рыбак либо охотник да и просто сельский житель мечтает о вездеходе чтоб на рыбалку и зимой и летом, по грибы в лес да по ягоды. По проселочной дороге в распутицу только на тракторе пробраться можно да не у каждого он есть, а вездеходы по цене как мерседес что же делать простому мужику коль ни к чему не подступиться, как и во все времена проявлять свою смекалку и находчивость. В наше время в сельской местности очень популярен мотоблок, так как в основном все занимаются частным хозяйством и имеют данный агрегат. Применяют при всех видах работ будь то пахота, культивирование, транспортировка грузов. Как бы хорош не был железный конь до вездехода не дотягивает вот и конструируют в деревне мужики вездеходы из мотоблоков. По проходимости утрет нос заводским разработкам, а самое главное как конструктор перекинул двигатель на блок паши культивируй, надо в лес опять снял поставил на вездеход двигатель и вперед. Даже плавать может за счет катков сделанных из ГАЗ 53 баллонов очень хорош во время зимней рыбалки в случае наезда на полынью не провалишься. Вот и наш автор вдохновившись идеями сельских мужиков решил сделать вот такой вот вездеход

    И так что же понадобилось автору для сборки вездехода

    Инструменты: сварочный аппарат, дрель, болгарка, набор ключей ,молоток, отвертка, кусачки.

    Материалы: мотоблок, трубы квадратного и круглого сечения, уголки, болты, шурупы, камеры ГАЗ 53, диски от жигулей, рулевая колонка, ступицы, тяга, арматура, стальная проволока.

    Итак чем же руководствовался наш автор в разработке данного агрегата это конечно же чертежи и наброски





    Вездеход из мотоблока

    Первое основа основ это конечно же рама. Автор нарезает по размерам заготовки труб и уголков,затем все сваривает в единый остов


    Рама готова далее делает катки за основу были взяты диски от жигулей, на диск наваривается стальная арматура и проволока как показано на фото


    После того как диски готовы автор надевает на них камеры от машины ГАЗ 53

    И в конечном итоге получается вот такой вот замечательный каток которому не страшны наши дороги

    Далее установлено было рулевое управление ,снятое когда то автором со стареньких жигулей и бережно хранилось в гараже


    Затем вся конструкция подверглась шлифовке, грунтовке, и покраске

    Затем были поставлены колеса тормозной барабан от мотоцикла восход, подсоединены все приводы





    Последний этап автор устанавливает двигатель от мотоблока свинтил поставил на вездеход, а при надобности в течении десяти минут перекинул обратно, очень удобно.

    Так же в последствии автор автор поставил коробку передач от стареньких жигулей четыре скорости, для равномерного распределения тяговых усилий

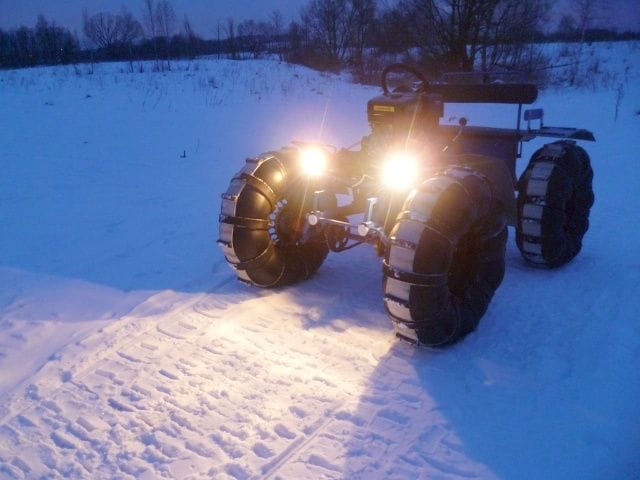

    Поставил генератор и аккумулятор, для того чтобы установить фары, теперь можно и ночью гонять не страшно

    И как полагается после сборки вездехода нужно испытать на что он способен, и автор седлает железного коня и покатил в лес
