Аксиальный 20-ти полюсной ветрогенератор

Аксиальный 20-ти полюсной ветрогенератор

Ветрогенератор аксиального типа на основе готовой ступицы и трехфазного генератора, который содержит 15 катушек, намотанных проводом 0.7 мм по 70 витков. Ротор данного генератора имеет 20 пар магнитов размером 20 на 5 мм, а толщина статора равна 8 мм. В этой модели используется двухлопастной винт и система защиты от сильного ветра.

Материалы и агрегаты использованные для постройки данного ветрогенератора:
1) автомобильная ступица
2) эпоксидная смола
3) металлические уголки
4) магниты размером 20 на 5 мм в количестве 40 штук
5) труба 20
6) суперклей
7) вазелин
8) ступица от прицепа "зубренок"
9) фанера
10) ламинат 8 мм
11) провод толщиной 0.7 мм

Рассмотрим более подробно основные этапы постройки и особенности конструкции данной модели ветрогенератора.

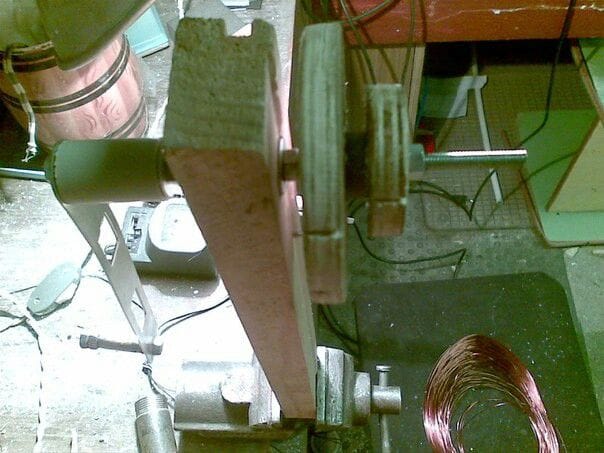

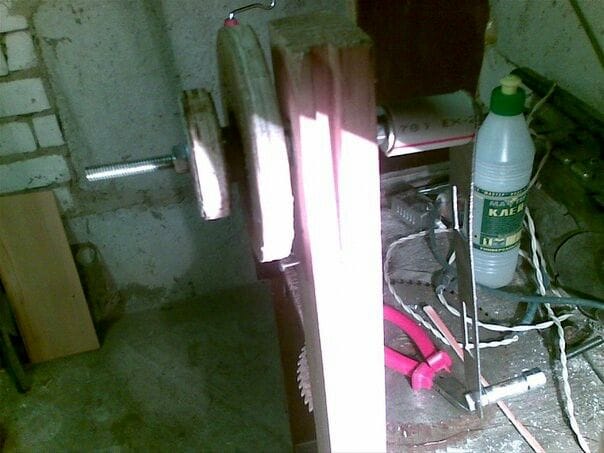

Для начала автор занялся намоткой катушек для статора. Чтобы облегчить данный процесс автор изготовил специальное приспособление:
Аксиальный 20-ти полюсной ветрогенератор

Для его изготовления автор использовал трубу диаметром 20 мм, таким образом она как раз подходит под размеры магнитов. Автор решил изготовить катушки толщиной 7 мм.
Еще одно изображение самодельного станка для намотки катушек:
Аксиальный 20-ти полюсной ветрогенератор

Автор отмечает, что благодаря данному станку, собранному из подручных материалов, намотка катушек прошла без особых трудностей. Главное мотать катушки виток к витку давая несильную натяжку для того, чтобы витки плотнее прижимались друг к другу.
Аксиальный 20-ти полюсной ветрогенератор

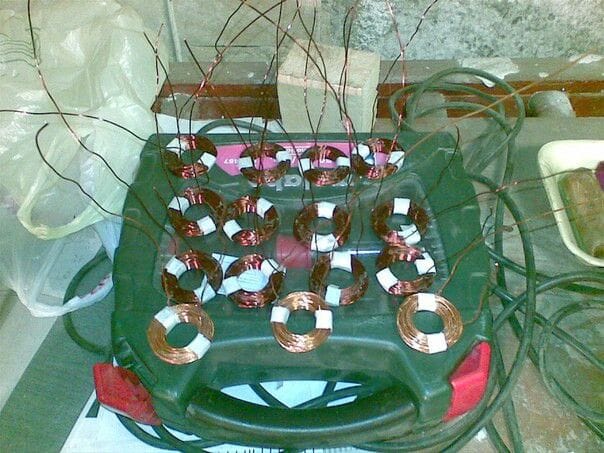

Итак автор приступил к изготовлению катушек для генератора. Для того, чтобы катушки не развалились после намотки автор промазывал их клеем для пластика, а так же дополнительно обернул оконным скотчем. Для намотки катушек автор использовал провод толщиной 0.7 мм по 70 витков на каждую катушку. Хотя после конечной сборки автор решил что нужно было делать по 90 витков, это позволило бы выиграть по напряжению.
Аксиальный 20-ти полюсной ветрогенератор

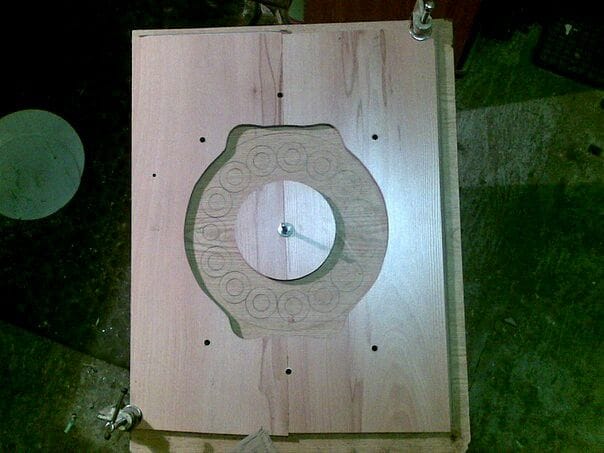

Далее была изготовлена форма для заливки статора. Автор решил сделать форму на подложке из фанеры. Для этого на фанеру была нанесена разметка, которая позволит более точно разместить катушки. Средняя часть формы сделана из ламината толщиной 8 мм. Для того, чтобы эпоксидная смола не приставала к форме, автор смазал ее вазелином, это позволит затем легко извлечь статор из заготовки после затвердевания эпоксидной смолы.

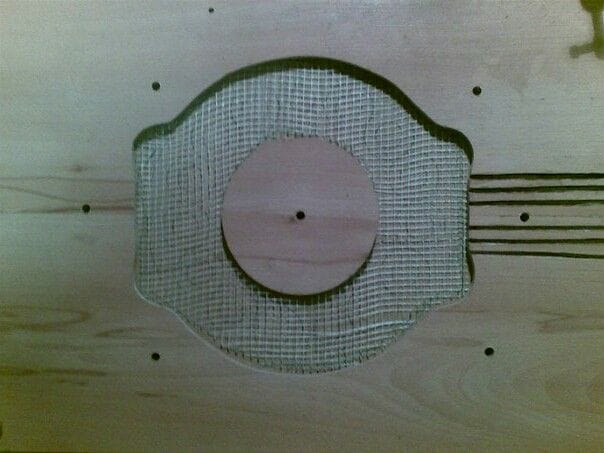

Для проводов были сделаны специальные канавки при помощи болгарки.
Аксиальный 20-ти полюсной ветрогенератор

Аксиальный 20-ти полюсной ветрогенератор

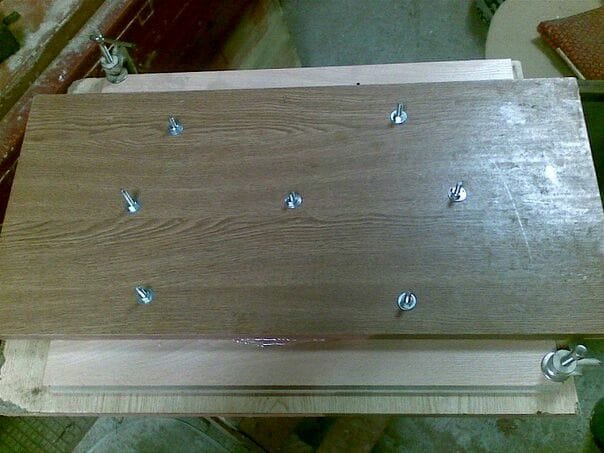

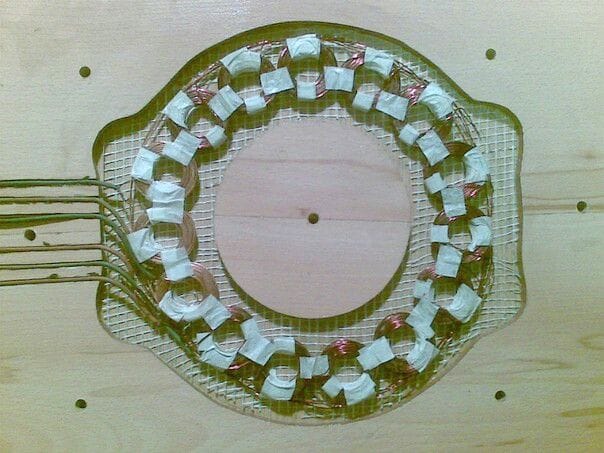

При заливке статора автор использовал стеклосетку, чтобы увеличить прочность статора. Уложив стеклосетку с каждой стороны статора, автор через заранее просверленные отверстия притянул крышку и оставил статор остывать.
Аксиальный 20-ти полюсной ветрогенератор


Катушки статора были соединены пофазно, все шесть проводов от фаз были выведены по канавкам наружу, после чего провода были замазаны пластилином для того, чтобы смола не вытекала. В последствии автор соединил фазы звездой.

Аксиальный 20-ти полюсной ветрогенератор

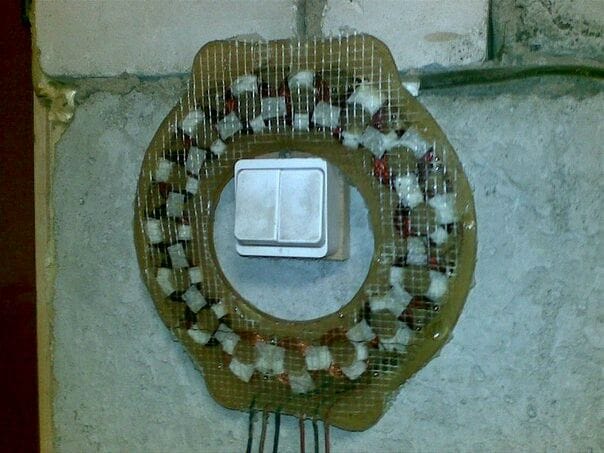

На следующий день статор был извлечен из формы, и автор слегка обработал края для ровности. Магниты на дисках автор так же решил залить эпоксидной смолой для большей надежности.

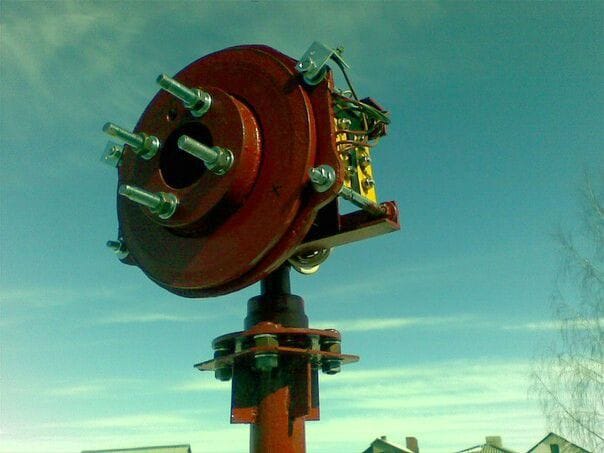

На фотографиях ниже можно рассмотреть как была выполнена поворотная ось ветрогенератора:
Аксиальный 20-ти полюсной ветрогенератор

Аксиальный 20-ти полюсной ветрогенератор

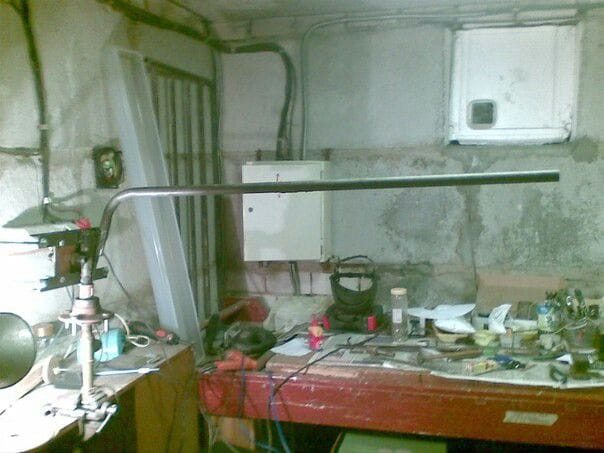

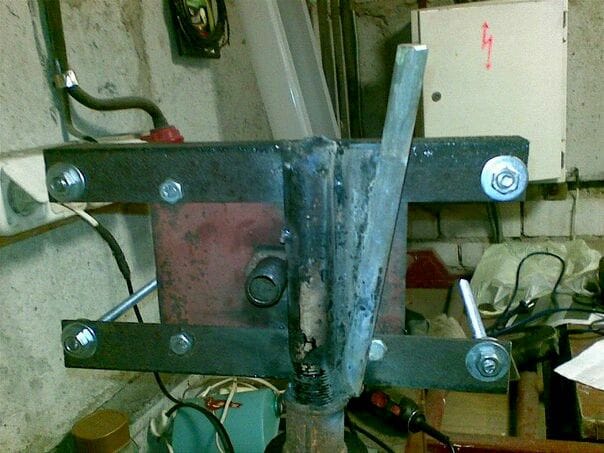

Основой для изготовления поворотной оси послужила автомобильная ступица. Для того, чтобы защитить будущий ветрогенератор от слишком сильного ветра автор использовал стандартную конструкцию увода от ветра путем складывания хвоста. Важно заметить, что ветроголовку необходимо вынести минимум на 100 мм, иначе защита от ветра не будет работать так как ось генератора будет расположена слишком близко к поворотной оси.
Так же к конструкции был приварен штырь под углом в 20 градусов и на 45 градусов относительно винта, на этот штырь одевается хвост ветрогенератора.

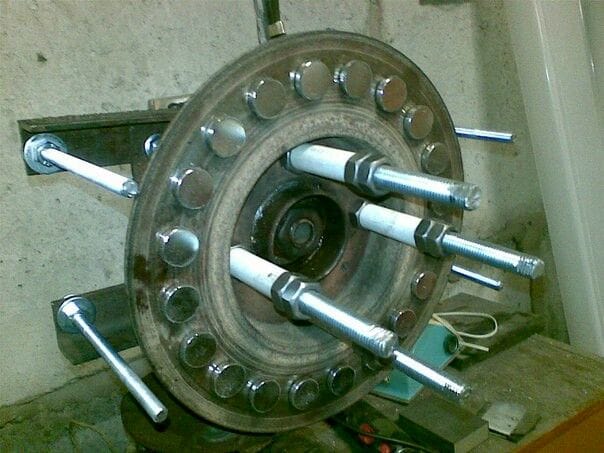

Рассмотрим конструкцию ступицы генератора.
За основу самого генератора была взята ступица от прицепа "Зубренок". Автор использовал магниты размером 20 на 5 мм. На каждый диск ушло по 20 таких магнитов. Ступица была закручена через пластину, на которую прикреплены уголки. Статор генератора будет держаться на шпильках.

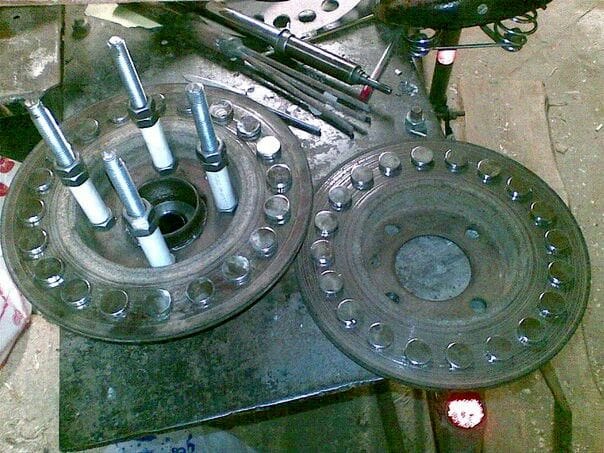

Далее автор приступил к изготовлению дисков с магнитами.
Магниты были прикреплены на диски при помощи суперклея. Для того, чтобы сделать все максимально точно автор изготовил шаблон из картона. Так же важно заметить, что магниты должны клеиться с чередованием полюсов, таким образом, чтобы на генераторе диски с магнитами притягивались.
Аксиальный 20-ти полюсной ветрогенератор

Ниже можно рассмотреть как именно был закреплен хвост ветрогенератора, который будет защищать его от сильного ветра:
Аксиальный 20-ти полюсной ветрогенератор

На фотографии ветроголовка была размещена слишком близко к поворотной оси ветрогенератора, что в последующем было выявлено на испытаниях и устранено. Однако само крепление хвоста и углы наклона верные. После доведения конструкции до ума, она отлично себя проявила: при усилении ветра винт отворачивается, а хвост складывается и поднимается вверх.
Аксиальный 20-ти полюсной ветрогенератор

Автор решил сделать для начала двухлопастной вариант винта для своего генератора. Лопасти были изготовлены из ПВХ трубы. Так же был сооружен кожух, который будет закрывать генератор от дождя.

Затем генератор был собран и покрашен. После покраски автор решил испытать работу генератора. От руки удалось раскрутить генератор до 30 вольт с силой тока кз 4.5 А.
Аксиальный 20-ти полюсной ветрогенератор

Аксиальный 20-ти полюсной ветрогенератор

Данный генератора работает на 3 светодиодные ленты по 25 ватт каждая, но в будущем автор планирует более серьезно подойти к расчету винта для генератора и подключить аккумулятор.
