Электровелосипед своими руками

В этой статье речь пойдет о том, как своими руками можно превратить обычный велосипед в электрический. Такой велосипед будет ездить на аккумуляторе, который при разрядке можно всегда подзарядить и потом ехать дальше. Конечно, есть уже много готовых решений для подобного рода самоделок, например мотор-колесо, но здесь все собирается с нуля.

По словам автора, самоделка вполне оправдала свои надежды. Так как двигатель здесь используется не слишком мощный, то с места велосипед тронуться не может, его сперва нужно разогнать ногами до скорости 10-15 км/ч, что не так уж и сложно. Ну а далее в действие включается электромор, который поддерживает движение велосипеда и педали крутить уже не нужно. Электромоторчик разгоняет велосипед до 34 км/час при движении по прямой.

Потребляет велосипед при движении по прямой дороге 100-300 Ватт. При движении под гору потребление возрастает до 600-800 Ватт, чтобы сэкономить, можно помогать ногами.

Пиковое потребление тока двигателем составило 1200 ватт.



Материалы и инструменты для сборки самоделки:

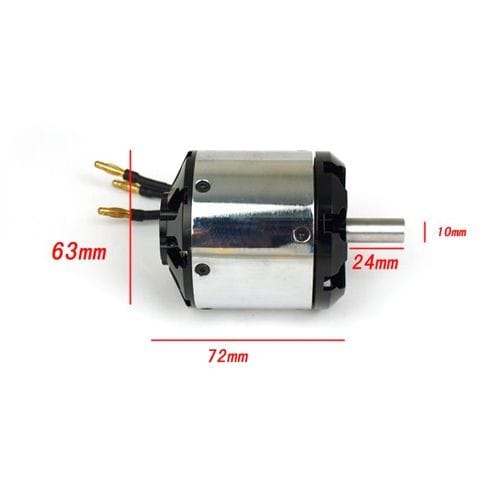

- электромотор типа 6354 kv200
Электровелосипед своими руками

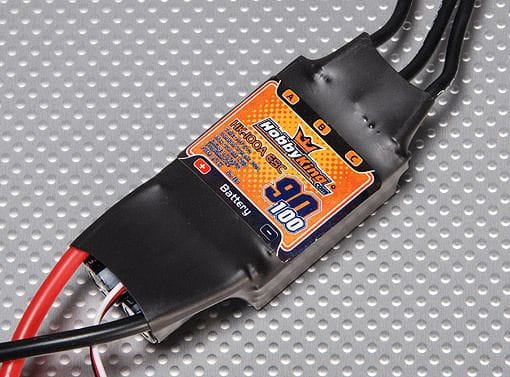

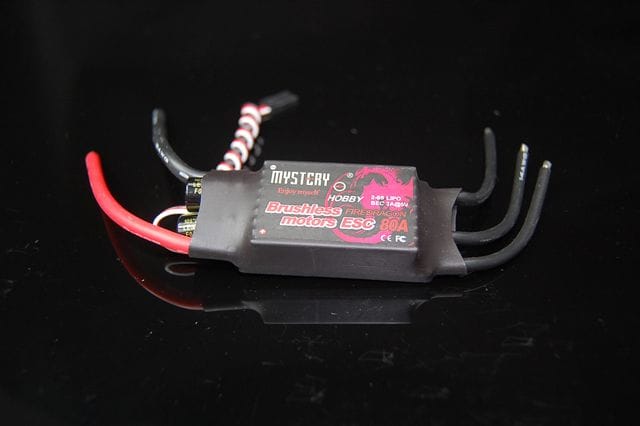

- спидконтроллер ESC

- ваттметр (копия Turnigy 130A);

- батарея типа LiPO 6S 22.2V 5a-h;

- ручка газа от велосипеда (управляется большим пальцем);

- ручки тормоза (в них есть датчик нажатия);

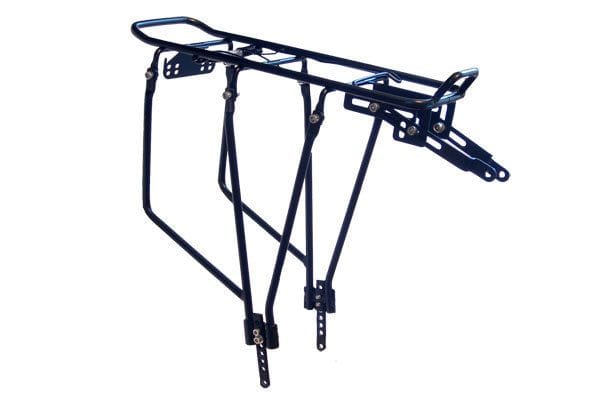

- задний багажник (используется как элемент конструкции);

- трещетка на 16 зубьев;

- зубчатые колеса и ремень (уже готовые).

Процесс модернизации велосипеда:

Шаг первый. Установка звездочки
В большинстве случаев звездочка крепится к спицам, но автор решил отказаться от такой конструкции. В итоге звездочка была прикручена к тормозному диску с помощью болтов. Еще на диске можно увидеть шесть винтов по кругу и два ближе к центру тормозного диска. Эти винты фиксируют резьбу, чтобы диск при езде не откручивался.

Шаг второй. Устанавливаем трещотку
Трещотка устанавливается на чашке от каретки, для фиксирования используется кольцо от родной чашки.

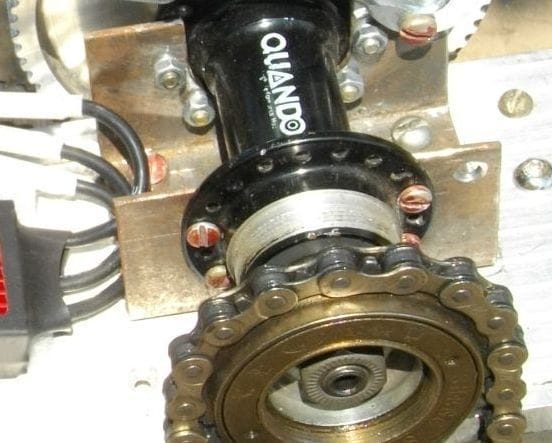

Шаг третий. Задняя втулка

Задняя втулка выступает в роли промежуточного вала. Она установлена в отрезке профтрубы П-образной формы.


Шаг четвертый. Установка большого зубатого колеса
Для фиксирования зубчатого колеса используется штифт. В противном случае втулка будет сама себя зажимать конусами. В зубчатом колесе есть канавка, а штифт вставляется в отверстие, которое есть в валу. В итоге штифт ложится в канавку колеса.



Шаг пятый. Малое зубчатое колесо

Чтобы зафиксировать малое зубчатое колесо, используется два гужона.

Шаг шестой. Установка двигателя
Для крепления двигателя используется штатная крестовина к L-образной конструкции, которая была найдена автором в закромах.

Шаг седьмой. Крепим натяжитель цепи
Натяжитель цепи крепится к боковому элементу багажника. Все устанавливается на структурированную пластину, сделанную из толстого листа алюминия.

Общий вид велосипеда


Шаг восьмой. Электрическая схема самоделки
Как устроена схема, можно увидеть на картинке. Она была немного доработана, в сравнении с оригиналом. Так, например, в сервотестере был убран переменный резистор, на его место был поставлен датчик холла из ручки управления газом. В цепь кнопки автор установил резистор подпора на 1 кОм, без самопроизвольно него переключались режимы, вероятно из-за наводок.

Еще один нюанс электрической части в том, что автор разнес плюс питания и измерительный плюс. Также в перспективе есть смысл поставить изолированный конвертер 5В в 9В, в связи с тем, что есть заниженные показания по питанию.

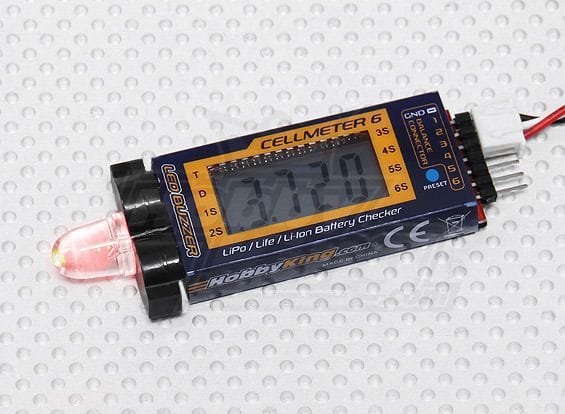

Что касается батареи, то она работает без BMS. Чтобы не допустить переразряда, автор использовал battery monitor, который был настроен на 3.3 В. Когда напряжение становится слишком низким, устройство начинает издавать звук.
Заряжается батарея клоном IMAX B6, используется режим Li-Io с балансировкой.

Выводы и идеи доработки велосипеда
В первую очередь автор планирует установить на велосипед двигатель большей емкости, чтобы можно было ездить дольше. Помимо этого рассматривается идея рекуперации энергии. То есть вместо того, чтобы тормозить тормозами, можно тормозить двигателем и при этом заряжать аккумуляторы, тем самым восполняя затраченную энергию. Но как это реализовать, вопрос довольно сложный. Ведь если убрать трещотку, то на велосипеде будет довольно не комфортно ехать с педалями. Помимо этого понадобится доработать электронную часть, добавить новые узлы, а это тоже требует подумать.

Еще недостаток рекуперации в том, что при этом вырабатывается слишком большой ток для зарядки батареи, это приведет к быстрому выходу ее из строя. В связи с этим будет нужна дополнительная схема для зарядки.

На этом сборку электро-велосипеда можно считать пока законченной. В любом случае самоделка стоит затрат, поскольку получится сильно сэкономить, если сравнивать с покупкой нового электро-велосипеда.
