Экономичная дровяная печь длительного горения

Экономичная дровяная печь длительного горения

У каждого человека, у которого есть гараж, сарай, какие либо подсобные помещения на участке и так далее, которые нуждаются в отоплении, рано или поздно встает вопрос о том, как отапливать все вышеперечисленные помещения без особых затрат. А если учесть цены на электричество, то отопление с помощью электрических обогревателей отпадает вообще, особенно на больших площадях. Поэтому тем, кто столкнулся с такой проблемой и ищет пути ее решения данная печь будет просто находкой. Печь "Бубафоня", именно так ее прозвали в народе, не требует постоянного к ней внимания. Достаточно один раз заложить дрова "под завязку", поджечь и с помощью нехитрой системы регулировки подачи воздуха в систему процесс горения превратится в тление. Данная печь, по утверждению автора, гореть будет несколько суток. Изготовить ее несложно. Достаточно иметь элементарные навыки владения некоторыми понадобившимися инструментами, в частности сварочным аппаратом, и вы сами сможете изготовить данную печку для отопления каких-либо помещений.

Для начала чертеж:
Экономичная дровяная печь длительного горения

Система горения, так как и конструкция самой печки,-не стандартная. Если в обычной печи дрова горят снизу вверх, то в данной конструкции все с точностью наоборот-горение идет сверху вниз. Дрова в рабочей части печи зажигаются через трубу для подвода воздуха. Не очень удобно, но так как делать это придется не часто, то пойдет и так свыкнуться можно. Дым уходит через края нажимного блина, который по мере прогорания дров опускается вниз.

Для изготовления такой печи автору понадобилось:
200 литровая бочка от горюче-смазочных материалов, круг, вырезанный из металла, диаметром на пару сантиметров меньше чем диаметр самой бочки, 4 уголка или швеллера, 100-миллиметровая труба, длиной чуть более высоты бочки и 150 для дымохода, длиной не менее пяти метров.
Итак, берется бочка из-под ГСМ
Экономичная дровяная печь длительного горения

Срезается верхняя часть бочки и сварочный шов.
Экономичная дровяная печь длительного горения

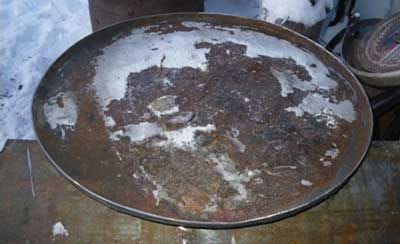

В результате получается такая бочка с открытым верхом и готовая крышка, края которой обработали и загнули.
Экономичная дровяная печь длительного горения
Экономичная дровяная печь длительного горения

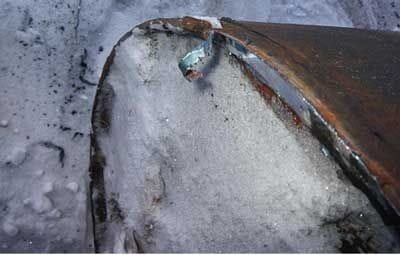

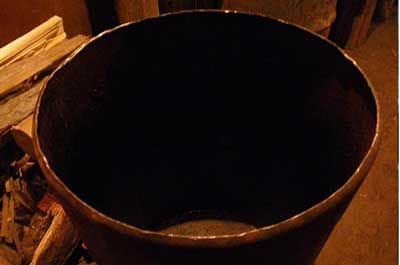

Края самой бочки, тоже обрабатываются и загибаются внутрь.
Экономичная дровяная печь длительного горения

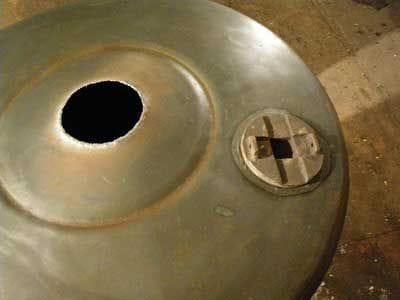

Края крышки загибаются наружу. В итоге крышка будет сидеть плотно и не ерзать на бочке. В середине крышки вырезается отверстие для поддувной трубы, диаметром 102-103 мм. Отверстие на крышке, которое осталось от пробки, можно заварить наглухо, но лучше не стоит, так как приделав к ней для удобства ручку чтобы не обжечься, можно откручивать ее и наблюдать за процессом горения.
Экономичная дровяная печь длительного горения
Экономичная дровяная печь длительного горения

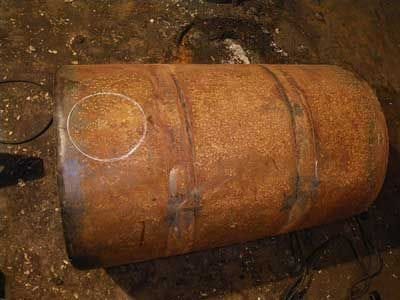

Далее, в верхней части бочки вырезаем круглое отверстие, диаметром 150-153 мм. Сюда будет привариваться часть трубы для дымохода. Приварив, можно сразу изготовить и установить внутри данной трубы заслонку подачи воздуха.
Экономичная дровяная печь длительного горения
Корпус печки готов.
Экономичная дровяная печь длительного горения
Экономичная дровяная печь длительного горения

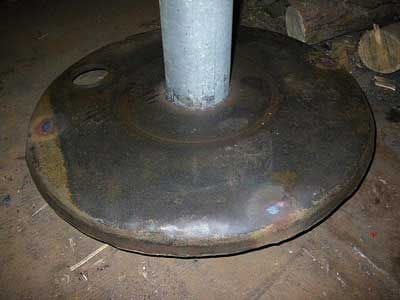

Теперь делается воздухоподающее устройство. Для этого вырезали в середине металлического блина отверстие и приварили к нему трубу диаметром 100 мм. Если у вас нет листа металла и вы будете для этого использовать блин от бочки, то отверстие от пробки заваривается наглухо, чтобы газы, выделяющиеся в процессе горения выходили только по окружности блина.
В нижней части блина привариваются либо уголки, либо швеллера.
Экономичная дровяная печь длительного горения
Экономичная дровяная печь длительного горения

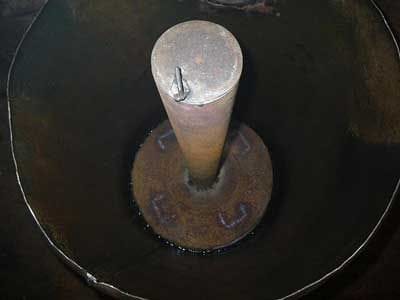

Воздухоподающее устройство уже готово. Оно будет вставляться внутрь бочки, цилиндра. На верхней части трубы устанавливаем заслонку. Для этого берется шпилька с резьбой и приваривается к внутренней части трубы. Если нет шпильки, можно обрезать у подходящего болта головку и приварить его. Вырезается круг, соответствующий размерами отверстию в трубе. В нем сверлится отверстие под шпильку. Сверлить нужно с таким учетом, чтобы заслонка полностью закрывала отверстие трубы. Далее, одеваем заслонку на шпильку и с помощью барашковой гайки прикручиваем. Ослабляя гайке и сдвигая заслонку можно регулировать подачу воздуха в камеру горения-топку.
Экономичная дровяная печь длительного горения

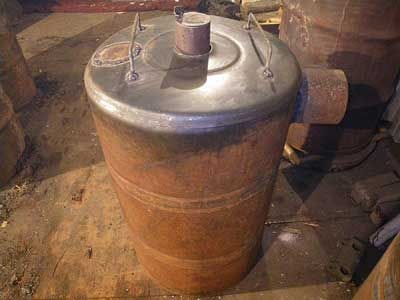

Теперь устанавливается крышка и печь практически готова.
Экономичная дровяная печь длительного горения

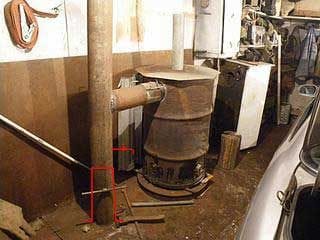

Остается установить дымоходную трубу. Ее диаметр не должен быть меньше 150 мм, иначе продукты горения не будут полностью выходить из печки. Для наилучшей тяги дымоходная труба должна быть не меньше пяти см. Устанавливается она рядом с печью, нижняя часть герметично заваривается. Печь присоединяется к колену в дымоходной трубе. Так же, для герметичности, под хомуты подкладывается стеклоткань или какой-нибудь другой негорючий материал. Под коленом устанавливается шаровой кран, для выхода конденсата. Его удобно прочищать. Кран нужен обязательно, так как в случае если печь у вас будет стоять в подсобном помещении или сарае в зимнее время и протапливаться время от времени, конденсат может замерзнуть и произойдет разрыв сварочного шва. Еще конденсат может потечь в саму топку, а через неплотно соединенный хомут и наружу.
Экономичная дровяная печь длительного горения

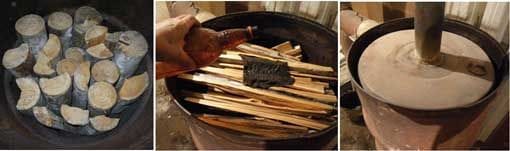

После того, как все вышеперечисленные действия закончены, можно приступать к топке данной печи. Принцип действий таков: снимается крышка и вытаскивается блин с воздухоподающей трубой. Вниз закладываются дрова. Поленья можно ложить и толстые, по словам автора они сгорают без проблем. На верхний слой накладываются мелкие щепки или ветки, одним словом-растопка. Смачивается все керосином или жидкостью для разжижки костра. Дрова закладывают не выше нижней кромки дымоотводного колена. Вставляем блин с воздухоподающей трубой и закрывается все крышкой. Через заслонку поджигается.
Экономичная дровяная печь длительного горения

Когда дрова полностью разгораются заслонку перекрывают полностью. В таком режиме эта печь может гореть сутками.
Экономичная дровяная печь длительного горения
