Ночник, реагирующий на приближение человека

Ночник, реагирующий на приближение человека

В статье будет рассмотрен пример создания очень интересного ночника, который реагирует на приближение человека. Чем ближе человек находится к ночнику, тем ярче он начинает светиться. Это избавляет от необходимости постоянно искать в потемках лампу и включать ее механическим переключателем. Собирается ночник довольно просто, по такой схеме можно собирать и иные подобные осветительные приборы. Контролирует работу устройства всеми любимый и известный контроллер Arduino Uno.

Чтобы лампа не включалась днем, в схеме предусмотрен датчик света, который можно настроить под свои потребности. К примеру, можно сделать так, чтобы лампа включалась только при полной темноте.

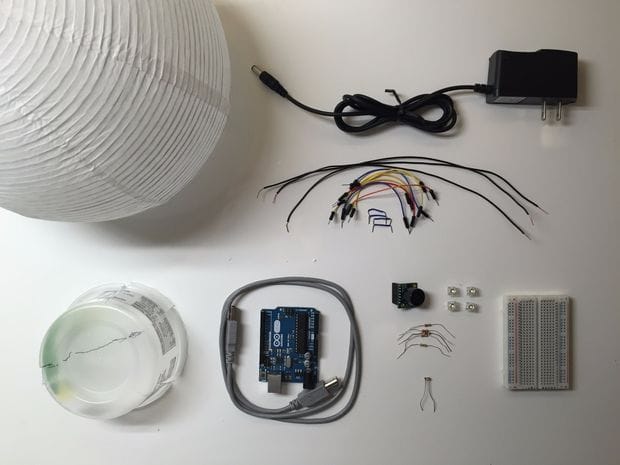

Материалы и инструменты для самоделки:
- лампы Ikea Vate;
- микроконтроллер Arduino Uno;
- источник питания для контроллера 9В, 250мА или более. Это может быть батарея или любой другой источник питания;
- ультразвуковой дальнометр (автор использовал LV-EZ0 от Adafruit). Впрочем подойдут и другие датчики, но этот способен заглядывать на большее расстояние и имеет более широкую зону улавливания;
- светочувствительный резистор;
- четыре резистора 220Ohm;
- один резистор 10 кОм;
- макетная плата;
- маленький контейнер (в него будет устанавливаться электроника и затем помещаться в лампу);
- припой;
- Arduino IDE;
- кусачки;
- паяльник;
- кабель USB AB.
Ночник, реагирующий на приближение человека

Процесс изготовления ночника:

Шаг первый. Собираем устройство на макетной плате

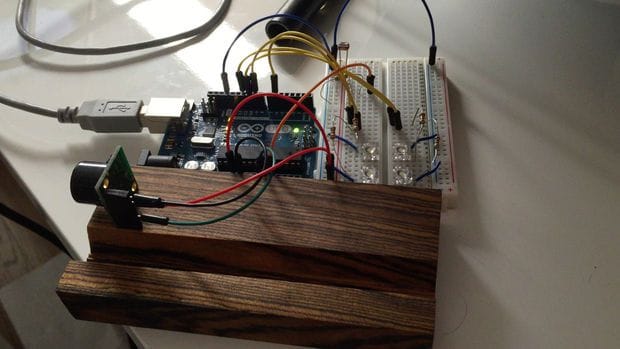

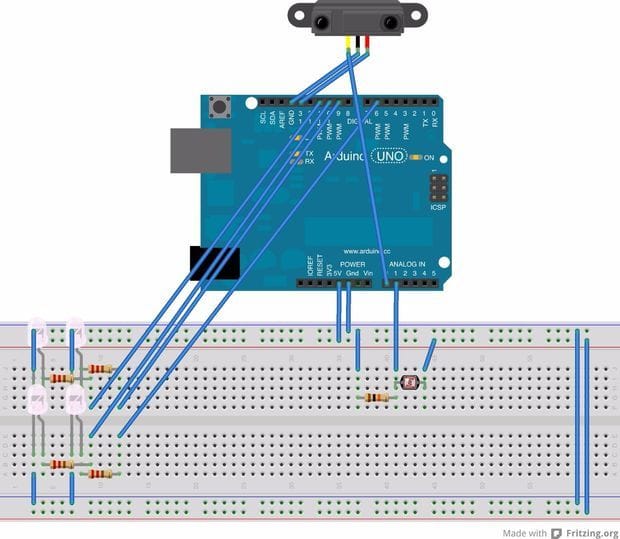

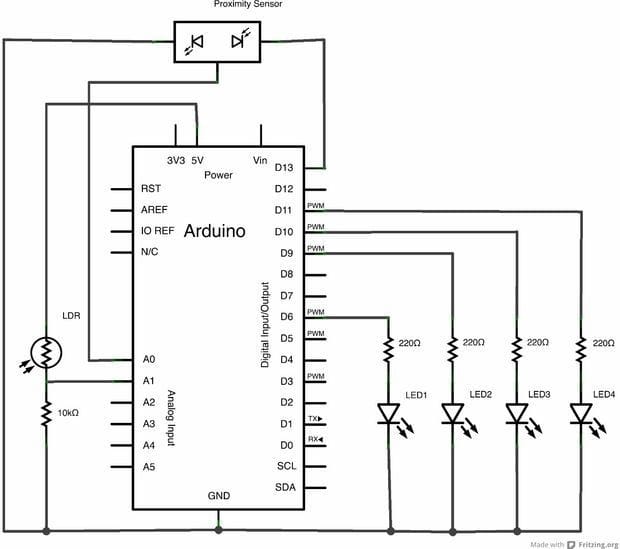

Начать нужно с подготовки LV-EZ0. Необходимо припаять семи контактный разъем заголовку, от него будут использоваться только три контакта, это AN, GND, а также +5V. Ну а далее все подключается к макетной плате так, как указано на схеме, это делается быстро и просто, нет потребности в пайке. Чтобы подключить LV-EZ0, понадобятся достаточно длинные провода, чтобы вывести датчик через лампу и установить снаружи.
Ночник, реагирующий на приближение человека
Ночник, реагирующий на приближение человека
Ночник, реагирующий на приближение человека

Шаг второй. Программное обеспечение

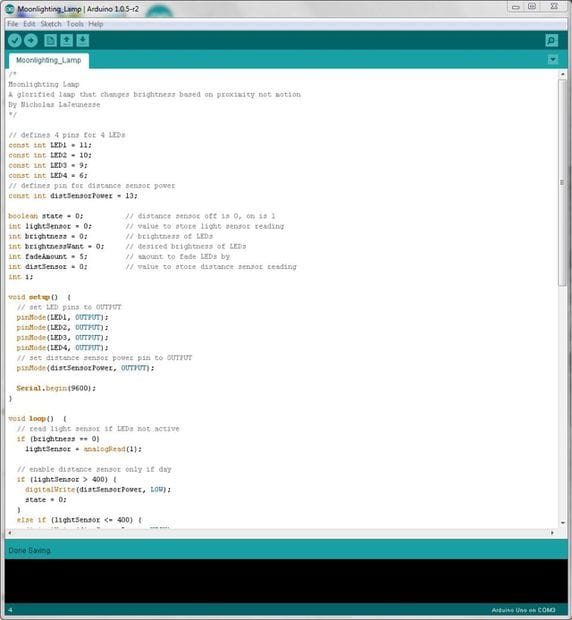

Сперва контроллер Arduino необходимо подключить к компьютеру и закачать в него специальный код. После загрузки кода систему можно проверить. В коде предусмотрена возможность настройки датчика света. Устройство можно настроить таким образом, чтобы оно включалось только тогда, когда в помещении темно, или же приходит вечер и лишь начинает темнеть.
Ночник, реагирующий на приближение человека

Шаг третий. Заключительный этап сборки

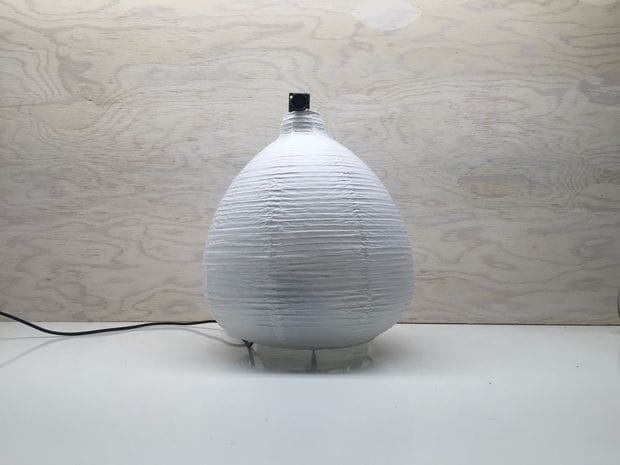

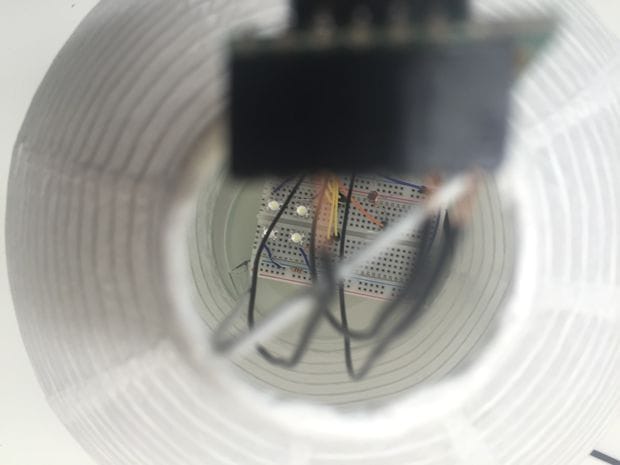

Все компоненты электроники устанавливаются внутрь лампы, при этом их не видно. Наружу выводится ультразвуковой датчик, который и будет улавливать приближение человека. Вот и все, лампа готова, можно наслаждаться работой самоделки.
Ночник, реагирующий на приближение человека
Ночник, реагирующий на приближение человека
Ночник, реагирующий на приближение человека


sketch.rar [923 b] (скачиваний: 249)
