Изготовление миниатюрного аккумуляторного паяльника

Изготовление миниатюрного аккумуляторного паяльника

Часто бывает, что нужно что-то припаять в том месте, куда далеко тянуть удлинитель или, там где электричества вовсе нет, в таких ситуациях вас сможет выручить паяльник, который работает на газу или от аккумулятора. В данной статье мы рассмотрим, как сделать автономный паяльник, работающий на аккумуляторных батарейках своими руками.

Для того чтобы приступить к работе будут необходимы такие инструменты и материалы:
1.Медный провод диаметром 4 .
2. Антенна с радио приемника.
3. Шлифовальный круг.
4. , аккумуляторная батарейка.
5. Маленький фонарик.
6. Проволока из нихрома.
7. Кожух с стекловолоконного провода, такой провод можно взять со старого сломанного электрочайника, там же вы сможете найти и нихромовою проволоку.
8. Суперклей.

Инструкция по изготовлению низковольтового аккумуляторного паяльника.

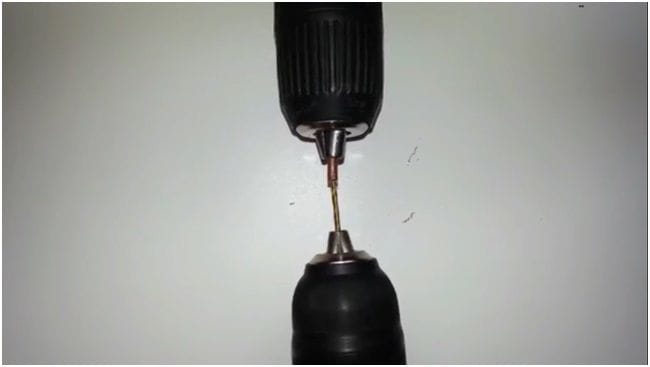

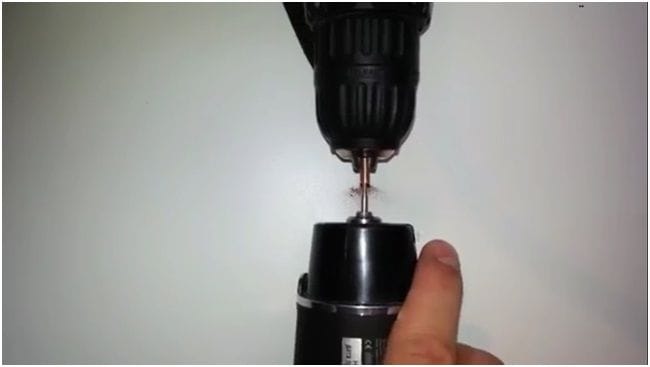

Медный провод диаметром, которого составляет 4 мм, а длина 20 мм. Его нужно закрепить в тесках или дрели заблаговременно накернив в центе один край, с помощью двух миллиметрового сверла необходимо сделать отверстие пять миллиметров. Затем нужно увеличить диаметр отверстия до 3 мм. Данную работу лучше выполнять бормашинкой или шуроповертом на низких оборотах.
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника

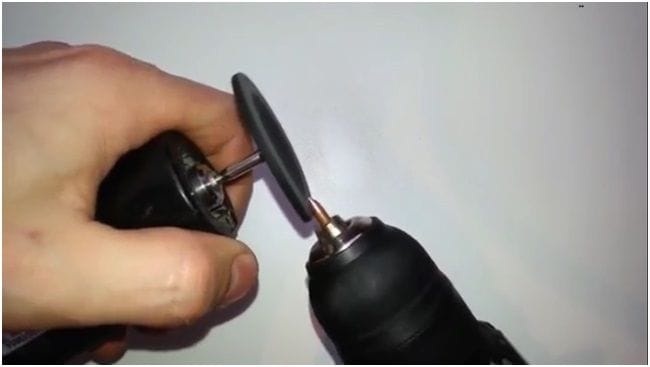

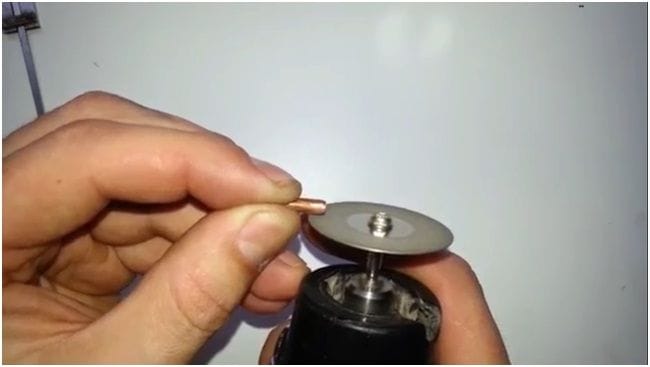

Далее нужно придать заготовке форму, для этого лучше использовать шлифовальный круг. В конечном результате у вас получится жало паяльника. На тыльной стороне жала нужно сделать конус небольшого размера и снять фаску.

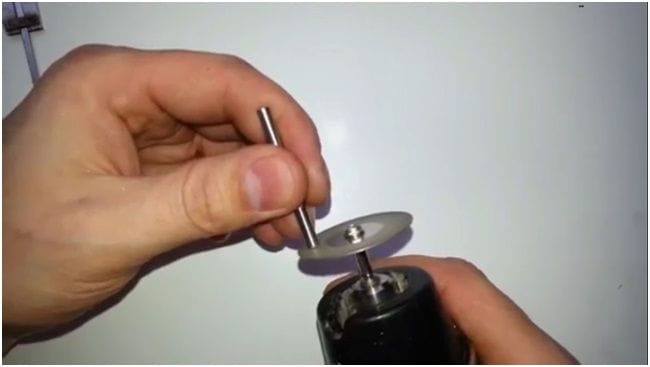

Затем подберите из старой антенны радиоприемника секцию подходящего диаметра, и отрежьте от него кусок длинной 50 мм.
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника

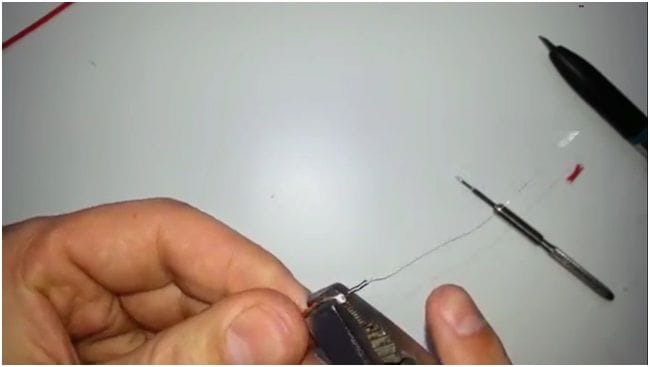

Берем проволоку из нихрома диаметр, которой должен составлять 0,2 и наматываем не менее тридцати витков на иголку для шитья.
Изготовление миниатюрного аккумуляторного паяльника

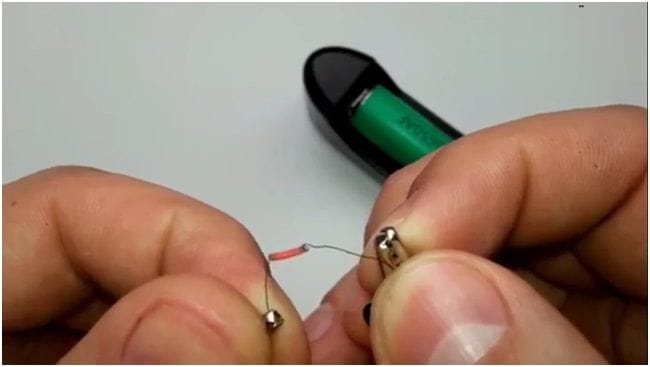

Работать паяльник будет с помощью аккумуляторной батарейки, используя его, проверяем сделанный вами нагревающий элемент.
Изготовление миниатюрного аккумуляторного паяльника

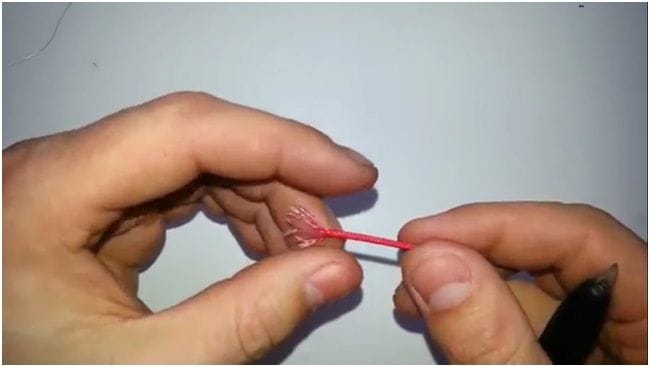

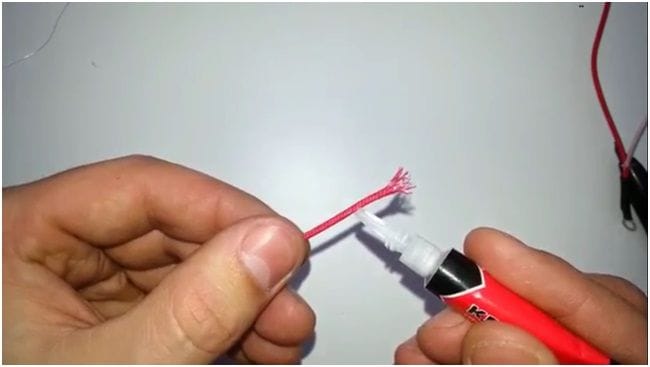

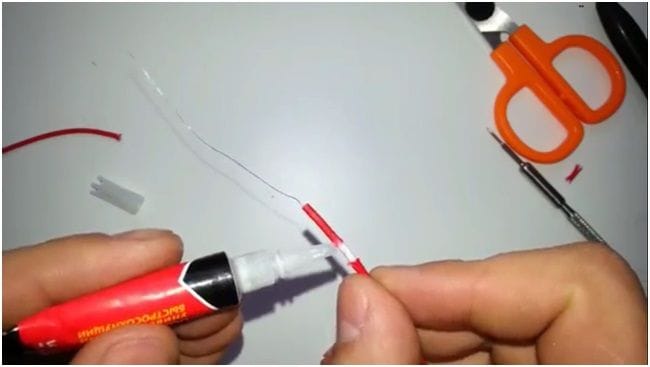

Если все работает, переходим к следующей части. Из стеклотканевого провода снимите кожух, чтобы стекловолокно не разлезлось, его нужно промазать клеем.
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника

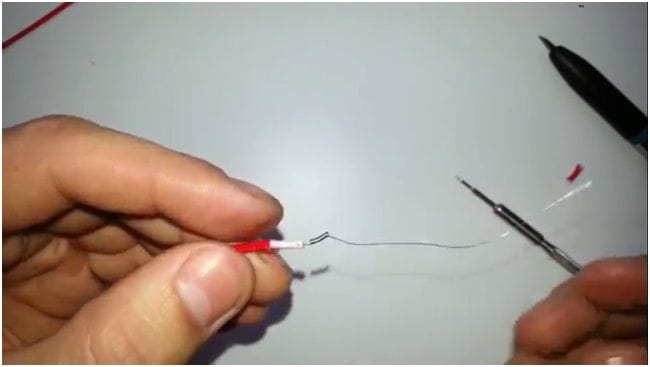

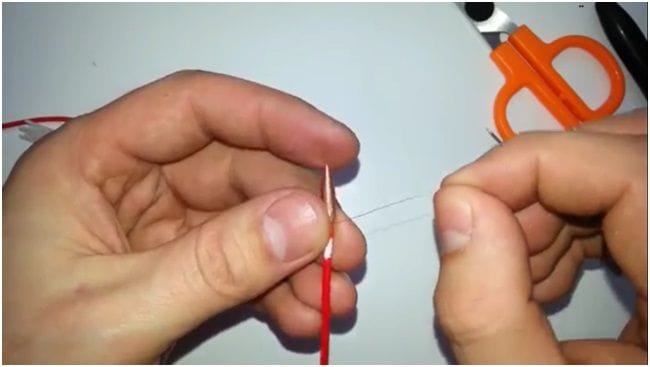

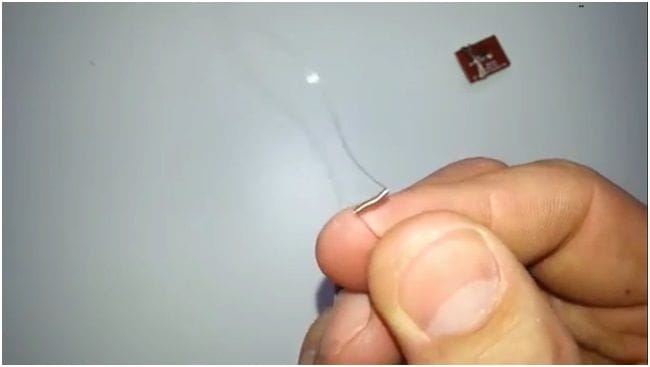

Из другого куска провода снимите 5-6 мм оплетки, используя острый и тонкий инструмент(шило или игла цыганка) сделайте отверстие в проводе и вставьте в него подготовленный нихромовый нагреватель. После провод необходимо слегка обжать.
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника

Теперь берем оплетку из стекловолокна и отрезаем кусок нужной длинны, затем наденьте и закрепите его на спирали с помощью клея.
Изготовление миниатюрного аккумуляторного паяльника

Теперь нужно надеть жало, сделайте это так, чтобы кончик из нихромовой проволоки был напротив фаски на жале.

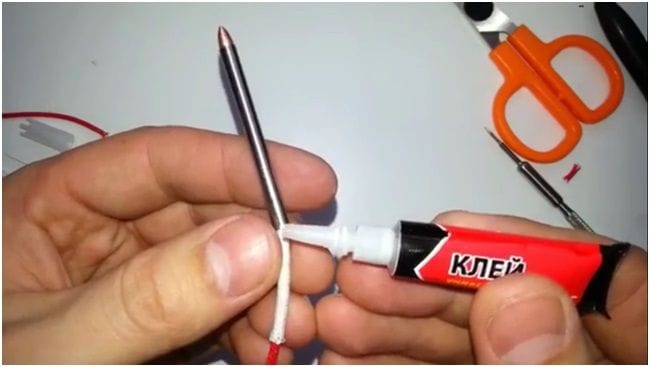

На готовую конструкцию наденьте подготовленный кусочек трубки с антенны, а на тыльную сторону наденьте кожух из стекловолокна и закрепите все с помощью клея.
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника

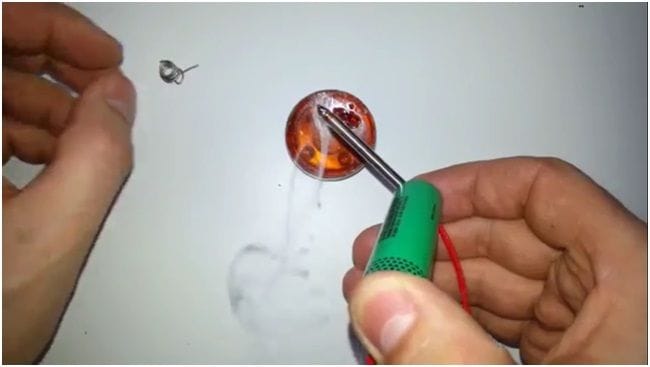

Далее проверяем, как нагревается сделанное жало, для этого нужно подключить аккумулятор (нагреваться должно только жало, конструкция в средине должна быть слегка теплой). Если все работает правильно, жало следует залудить.
Изготовление миниатюрного аккумуляторного паяльника

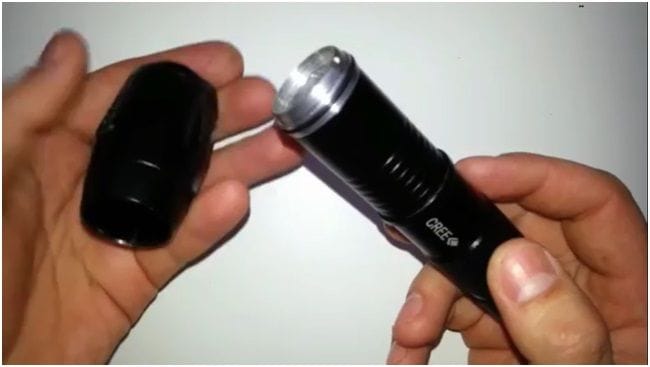

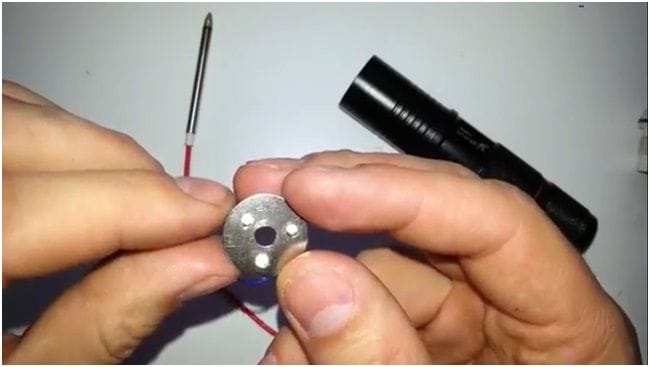

Для изготовления корпуса идеально подойдет корпус из старого фонарика. Также для того чтобы вам было удобней использовать паяльник при плохом освещении, вы можете добавить светодиодную подсветку закрепив пару светодиодов на шайбе, которая подходит под диаметр корпуса.
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника
Изготовление миниатюрного аккумуляторного паяльника

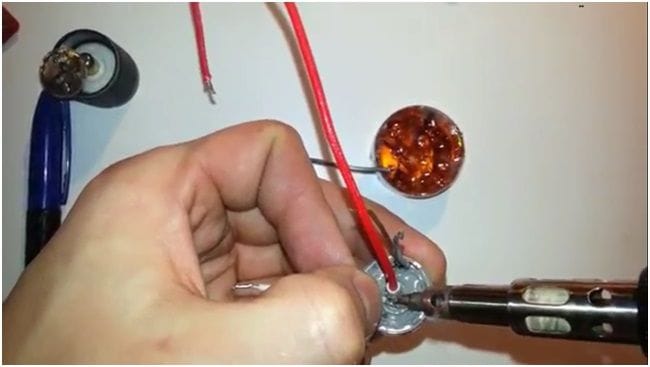

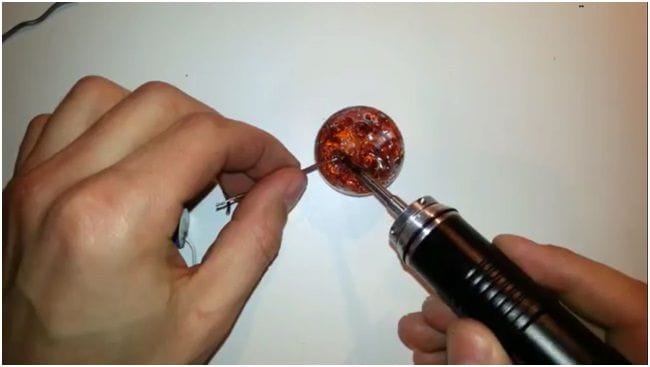

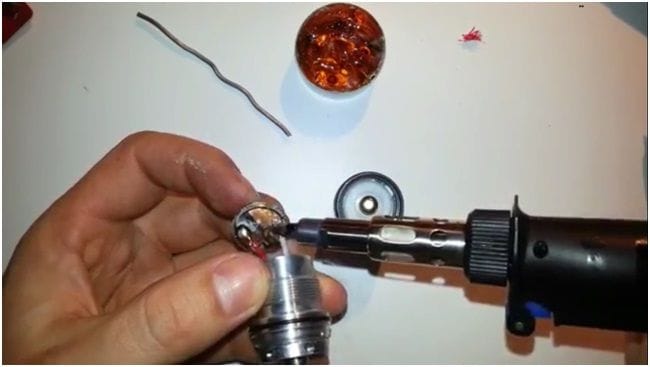

Шайба и жало с проводом крепятся к корпусу фонарика с помощью эпоксидной смолы, после высыхания к жалу припаивается провод массы. Затем провода нужно припаять к контактной группе проводящей заряд от аккумулятора, и соберите паяльник.

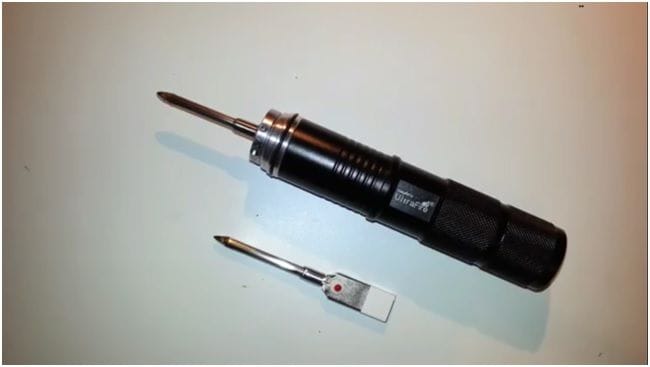

Такой паяльник отлично справляется с поставленными задачами и станет не заменимым помощником в хозяйстве.
Изготовление миниатюрного аккумуляторного паяльника

Источник
