Регулируемая система охлаждения компьютера с индикацией

Регулируемая система охлаждения компьютера с индикацией

Любители поиграть в современные компьютерные игры знают что чем требовательней игра тем выше температура компьютера. А чем выше температура тем больше "тормозит" игра.Поставить дополнительное охлаждение на компьютер решил автор самоделки.

Инструменты и материалы.
Кулер 120мм;
Два кулера 60мм;
Двухцветный светодиод;
Реле двухпозиционное;
0,5А;
1кОм;
3 Вт;
Резиновая трубочка;
Проволока;
Провода;
Паяльник ;
Монтажная планка.

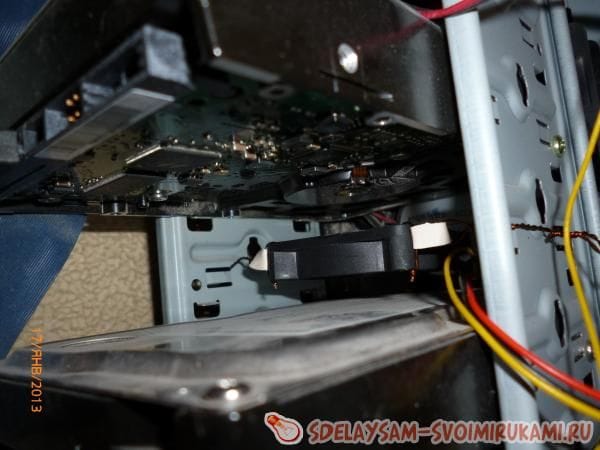

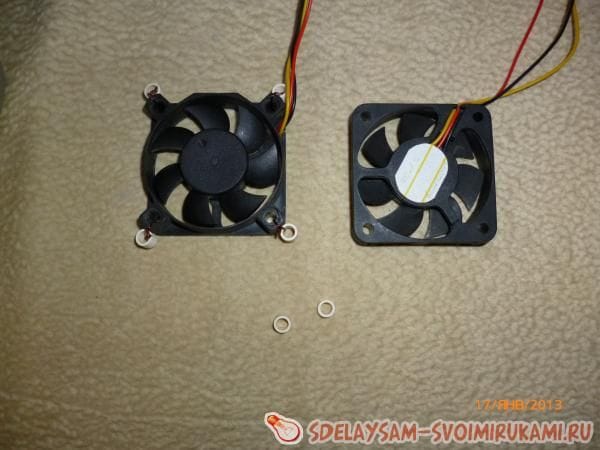

Сначала автор установил кулеры 60мм над жесткими дисками.
Регулируемая система охлаждения компьютера с индикацией
Для крепления были использованы резиновые колечки, нарезанные из трубочки и проволока. Резиновые колечки так же выполняют роль амортизаторов что уменьшает шум. По такому же принципу был установлен входной кулер 120мм.
Регулируемая система охлаждения компьютера с индикацией

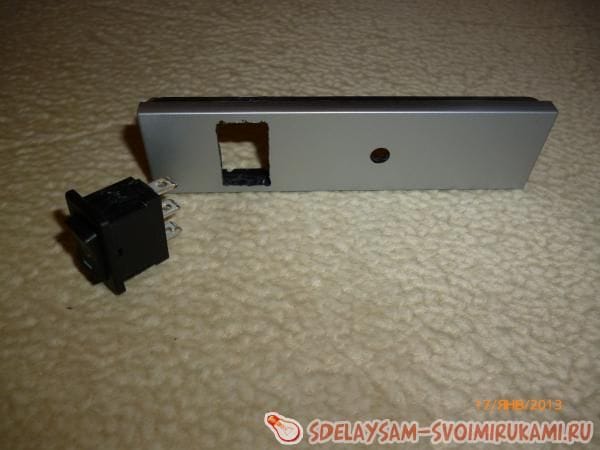

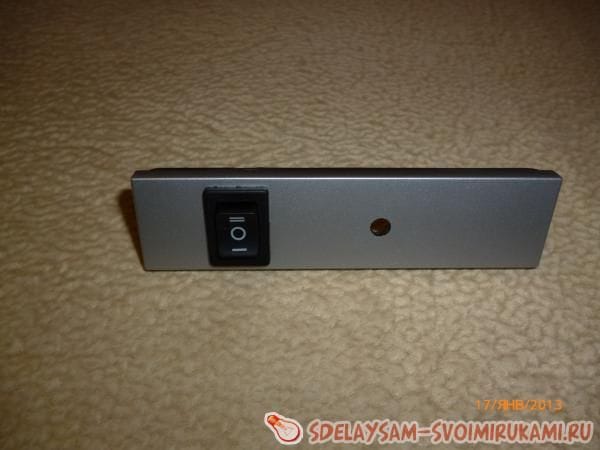

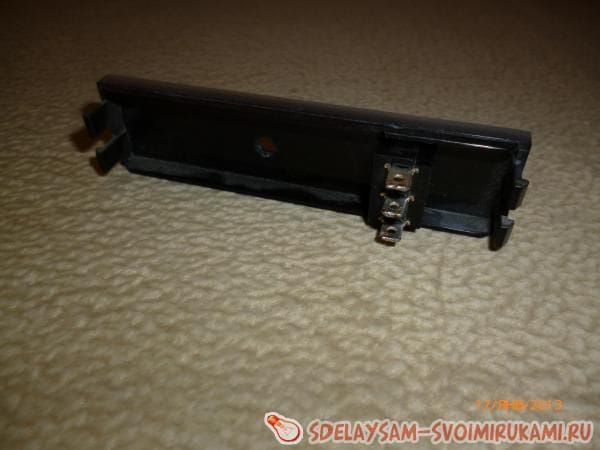

В передней заглушке под переключатель было вырезано окно. Под светодиод просверлено отверстие.
Регулируемая система охлаждения компьютера с индикацией
Регулируемая система охлаждения компьютера с индикацией
Регулируемая система охлаждения компьютера с индикацией

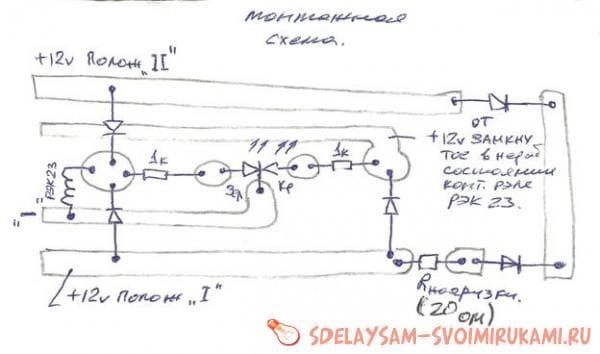

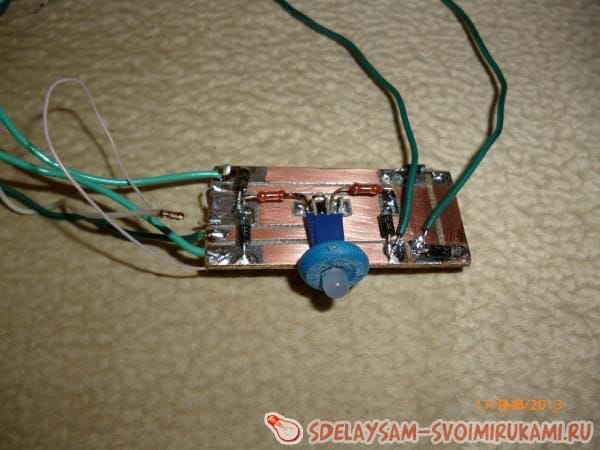

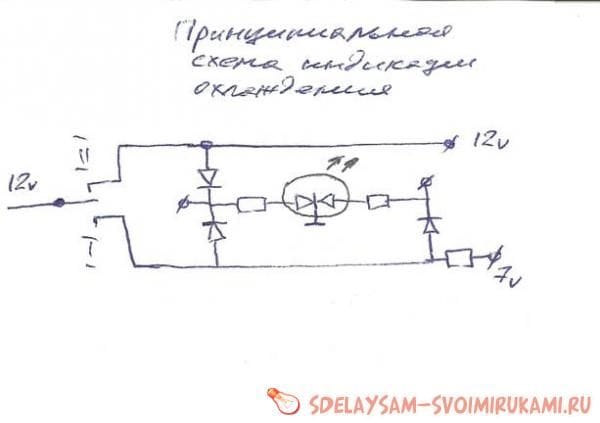

Далее автор согласно схеме собирает плату со светодиодом.
Регулируемая система охлаждения компьютера с индикацией
Регулируемая система охлаждения компьютера с индикацией

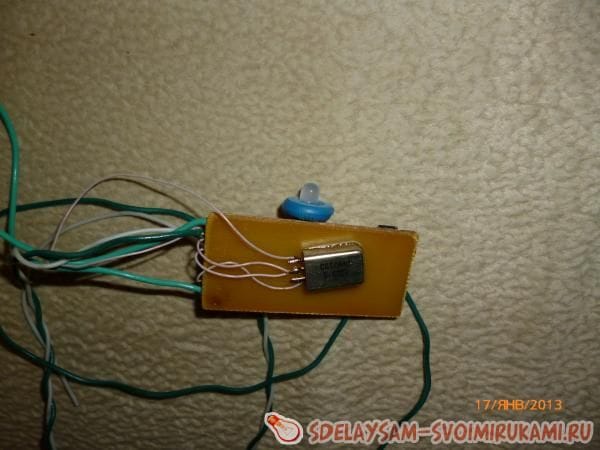

Собрав плату устанавливает ее на переднюю панель, подключает кулеры.
Регулируемая система охлаждения компьютера с индикацией

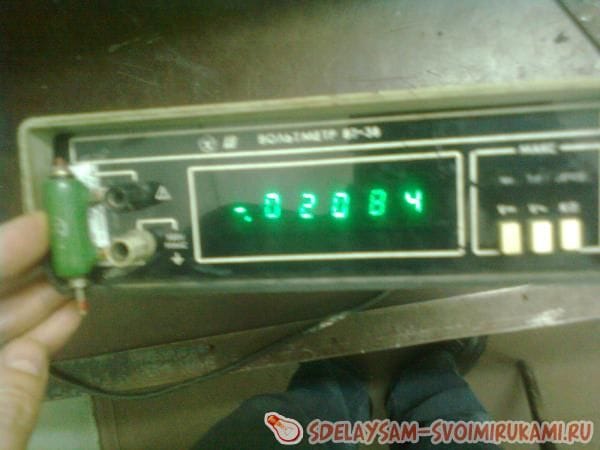

Используя реостат автор опытным путем устанавливает малошумный режим.
Регулируемая система охлаждения компьютера с индикацией
При ограничении тока реостатом до 7В получается наилучшее сочетание шум\производительность,а сопротивление равно 20 Ом.
Регулируемая система охлаждения компьютера с индикацией

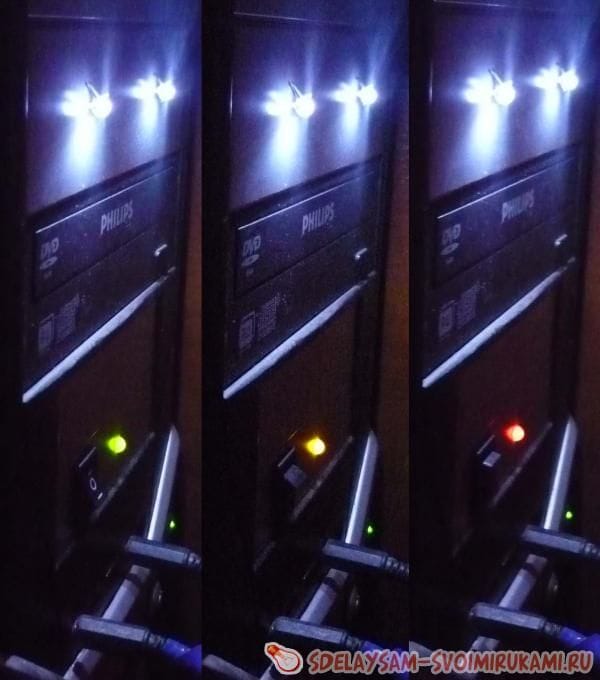

Режимы работы:
1) переключатель в положении выключено -световой индикатор горит красным светом-кулеры не работают.
2) переключатель на 1 позиции-индикатор горит желтым светом-кулеры работают на маломощном режиме.
3) переключатель на 2 позиции-индикатор горит зеленым светом-кулеры работают на полную мощность.
