Фонарик из старой электробритвы

Фонарик из старой электробритвы

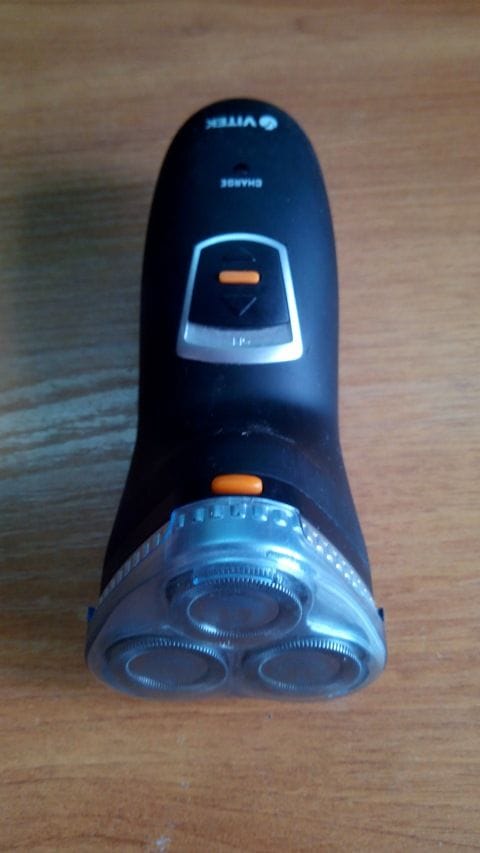

Всем доброго времени суток! Сегодня я хотел бы поделиться с вами очень интересной статьей, как сделать небольшой фонарик из старой нерабочей электробритвы с телефонным аккумулятором, который будет заряжаться от USB.

Для того чтобы сделать фонарик вам понадобятся следующие материалы:

1. Старая электробритва, которая работала от аккумулятора;
2. Аккумулятор от мобильного телефона, чтобы поместился в корпус бритвы;
3. Три очень ярких светодиода 3.2 и 250 мА (автор использовал светодиоды с нейтральным белым цветом свечения);
4. Три линзы из акрила с углом свечения 90° ;
5. Резистор на 2.2 Ом;
6. Паяльник и припой.

Инструкция как сделать фонарик своими руками.

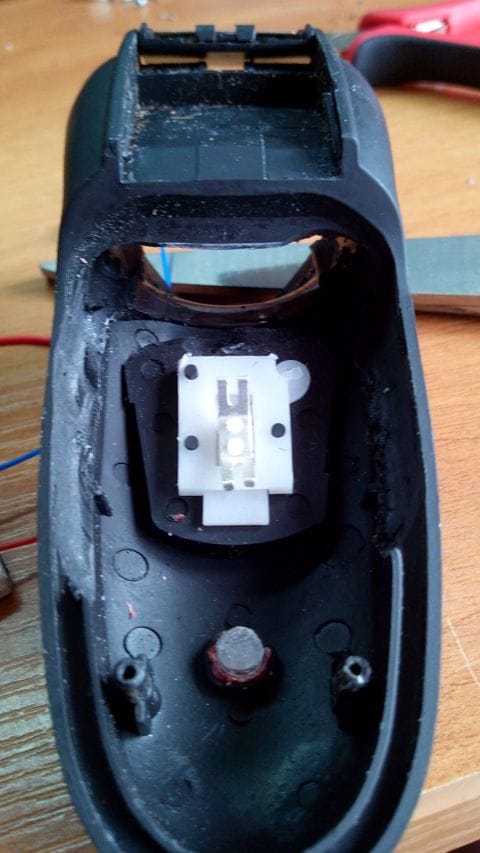

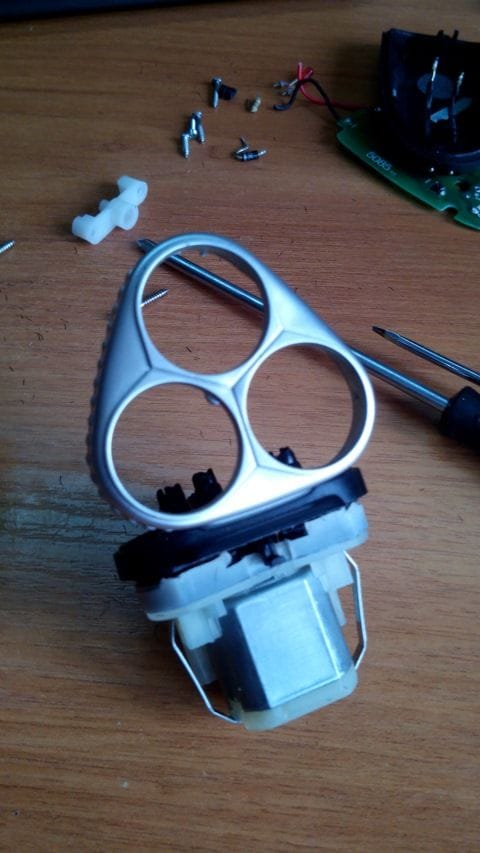

Для начала нужно разобрать бритву и извлечь из нее ножи и старый аккумулятор.
Фонарик из старой электробритвы
Фонарик из старой электробритвы
Фонарик из старой электробритвы

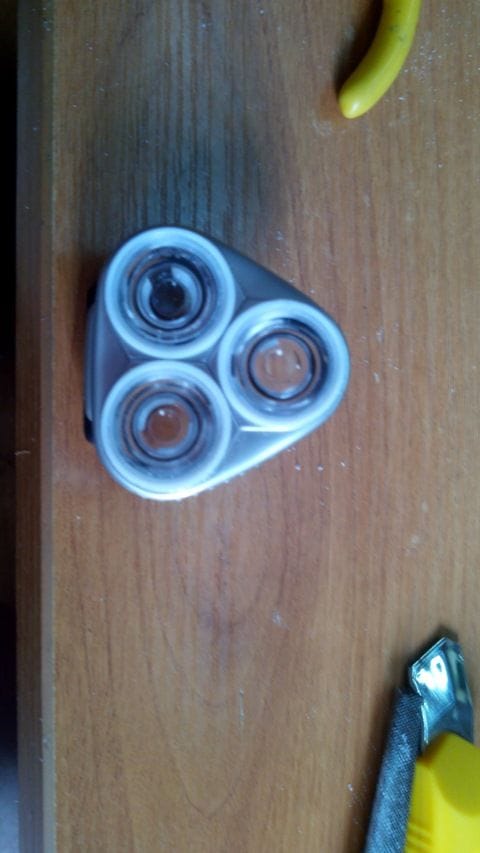

Далее вместо ножей установите линзы, которые будут рассеивать свет. Чтобы не допустить сильного нагревания светодиодов автор сделал теплоотводящую пластину из алюминия толщиной три миллиметра (форма пластине придается на месте установки), на которую установил светодиоды с помощью силиконового теплопроводящего клея.
Фонарик из старой электробритвы
Фонарик из старой электробритвы
Фонарик из старой электробритвы
Фонарик из старой электробритвы

Светодиоды автор запитал параллельно через резистор на 2.2 Ом для каждого, без каких либо драйверов.
Фонарик из старой электробритвы

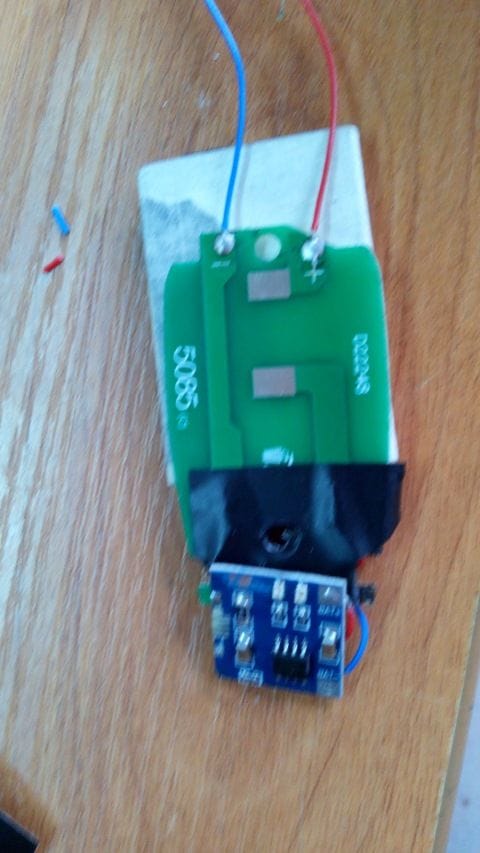

Аккумулятора мощностью в 800 мАч хватит примерно на полчаса без прерывной работы, при этом автор отмечает очень хороший уровень светового потока, на расстоянии один метр 340 люксов при полном заряде батарейки и 210 люксов, если аккумулятор имеет половину заряда.
Фонарик из старой электробритвы
Фонарик из старой электробритвы
Фонарик из старой электробритвы
Фонарик из старой электробритвы
Фонарик из старой электробритвы
Фонарик из старой электробритвы
Фонарик из старой электробритвы

Допускается использование аккумулятора большей мощности, чтобы увеличить время роботы фонарика от одного заряда.
Фонарик из старой электробритвы
Фонарик из старой электробритвы
Фонарик из старой электробритвы
