Органайзер для инструмента

Органайзер для инструмента

Сколько не складывай инструмент все равно в нужный момент именно тот ключ, отвертка или ножницы, которые тебе нужны, где-то завалялись. Простой в изготовлении и удобный в использовании вращающийся органайзер для инструмента сделал автор самоделки. Используя его инструмент, всегда будет под рукой.

В качестве материалов для изготовления органайзера были использованы: пластиковое ведро из-под краски, фанера 12 мм, гвозди, пластик, вентилятор (кулер). Были использованы следующие инструменты: электрический лобзик, молоток, клеевой пистолет, электрическая дрель.

Так как органайзер будет вращаться необходимо, найти под него место. Это может быть полка или подвесной шкаф. Основное требование чтобы полка, к которой будет крепиться органайзер была больше диаметра ведра. Снизу так же должно быть достаточно места.

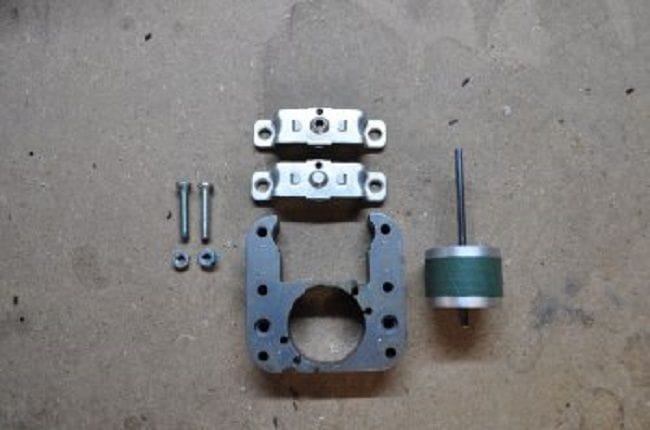

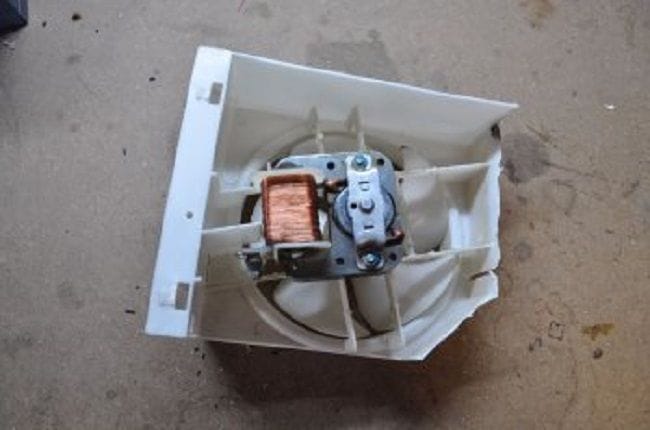

Сначала автор разобрал вентилятор. Для самоделки нужен только якорь со станиной и крыльчатка.
Органайзер для инструмента
Органайзер для инструмента

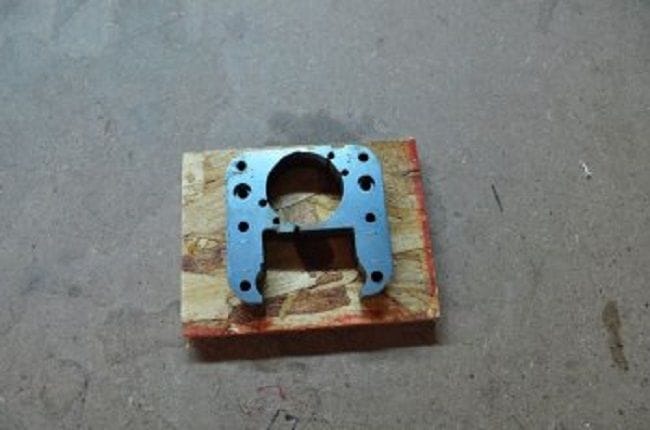

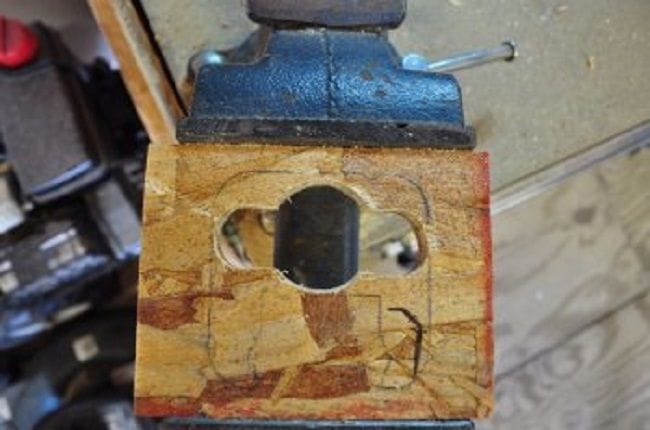

Далее из фанеры вырезает кусок 15 на 15 см. Приложив к кусочку фанеры станину обводит по контуру, а затем высверливает отверстия под якорь.
Органайзер для инструмента
Органайзер для инструмента

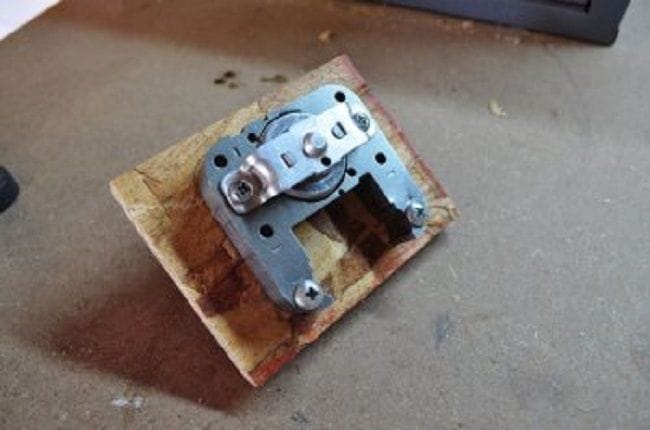

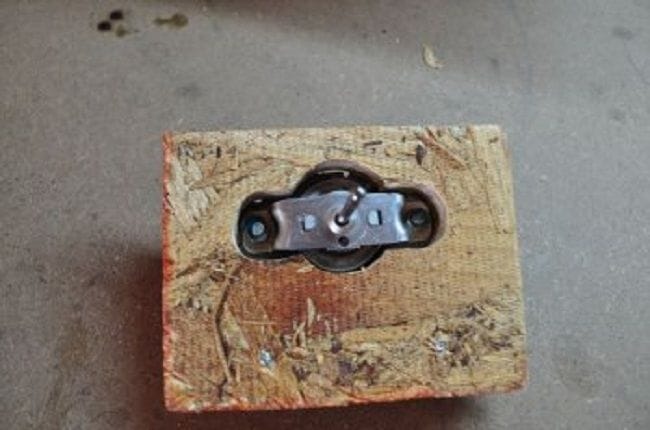

Собрав якорь со станиной, вставляет их в паз, вырезанный в фанере, и фиксирует шурупами.
Органайзер для инструмента
Органайзер для инструмента

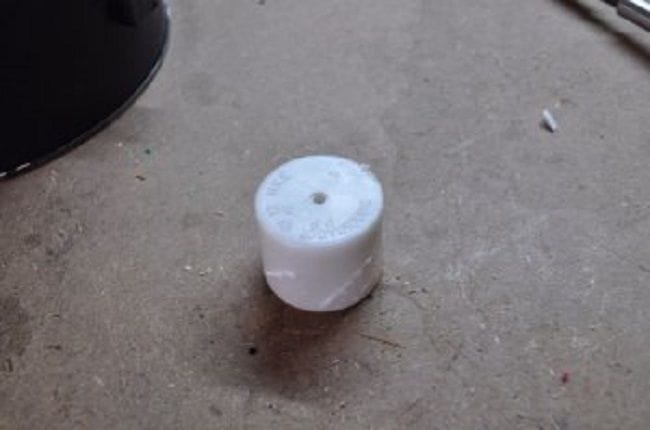

От крыльчатки нужен один барабан, поэтому лопасти срезает.
Органайзер для инструмента

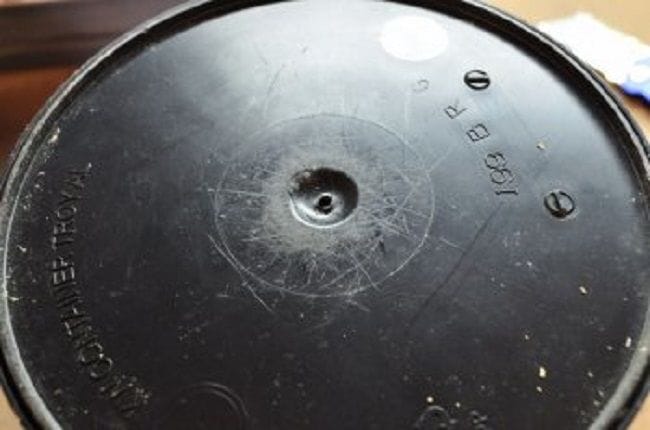

Следующий шаг подготовка ведра. В дне ведра дрелью сверлит отверстие по диаметру сердечника якоря. Отверстие необходимо делать строго по центру.
Органайзер для инструмента

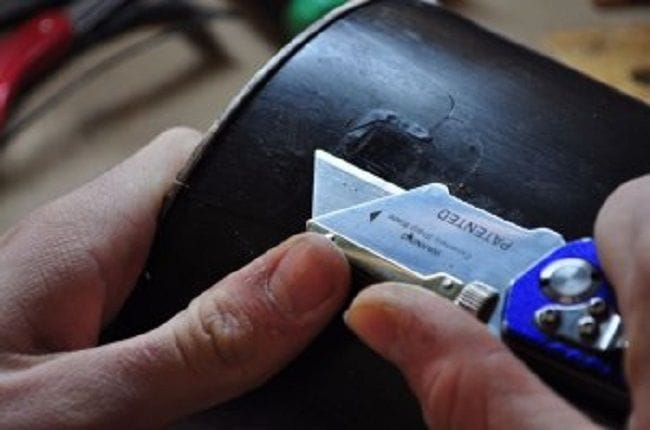

Ручки и крепления под них не нужны, удаляет их, срезав ножом.
Органайзер для инструмента

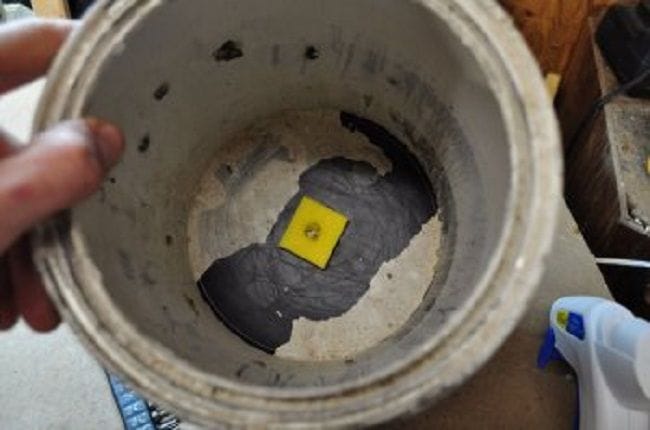

Изнутри ведро будет соприкасаться с пластиковой пластинкой, поэтому место соприкосновения тщательно зачищает.
Органайзер для инструмента

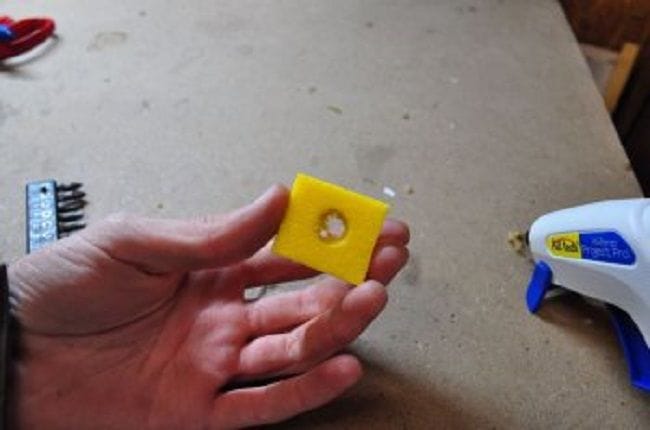

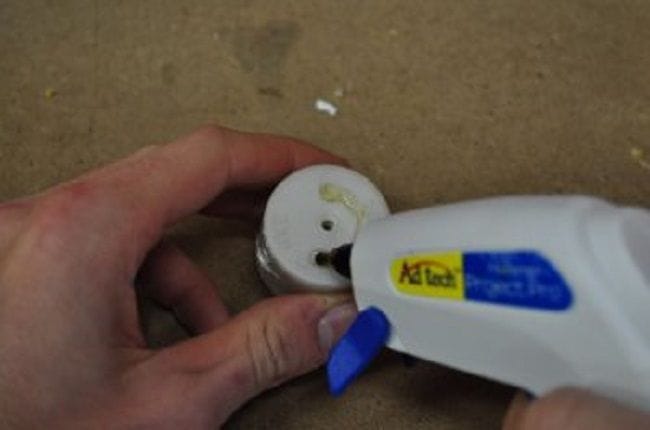

В пластиковой пластине, толщиной 6 мм, делает отверстие. Приклеивает её к барабану крыльчатки.
Органайзер для инструмента
Органайзер для инструмента

Далее необходимо сделать разметку на ведре под инструмент. Инструмент будет располагаться каждый на своем месте, поэтому необходимо приложив его поочередно к ведру наметить место крепления.
Органайзер для инструмента

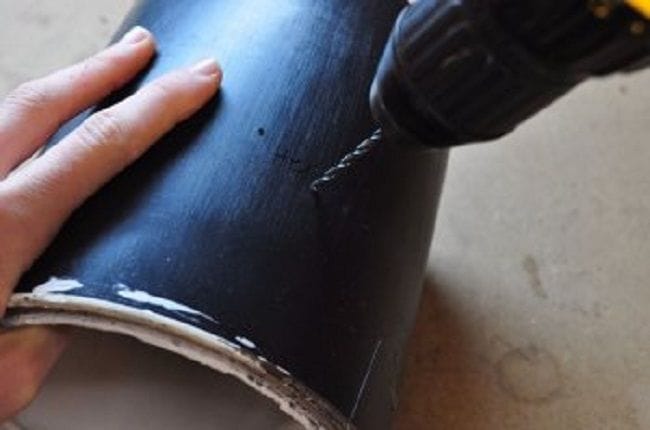

По намеченным точкам сверлит отверстия диаметром равные гвоздям.
Органайзер для инструмента

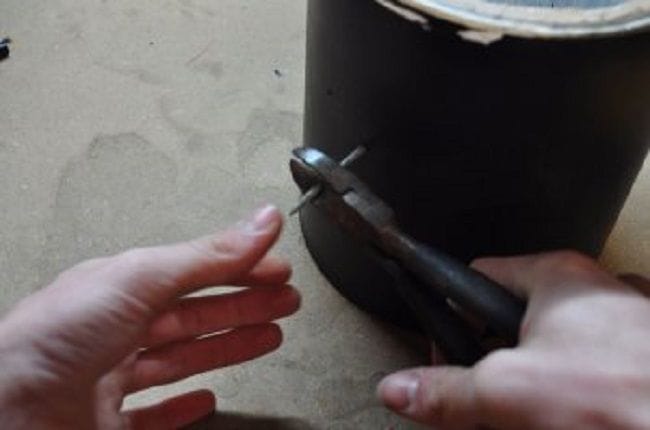

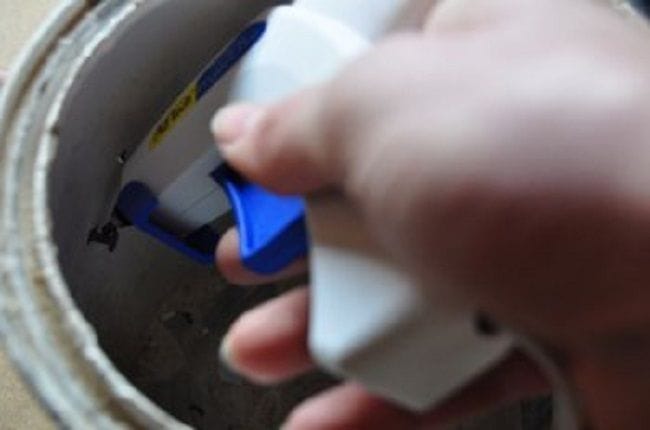

Откусив на гвоздях остряки, вставляет их изнутри в отверстия (шляпками внутрь). Выступающие снаружи гвозди подгибает, вверх делая крючки. Изнутри фиксирует гвозди с помощью клеевого пистолета.
Органайзер для инструмента
Органайзер для инструмента

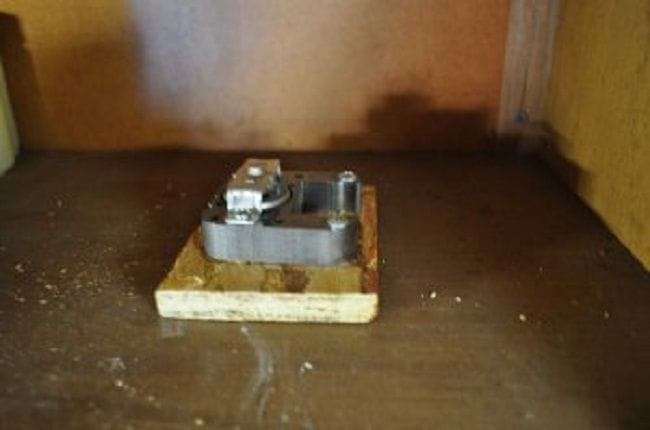

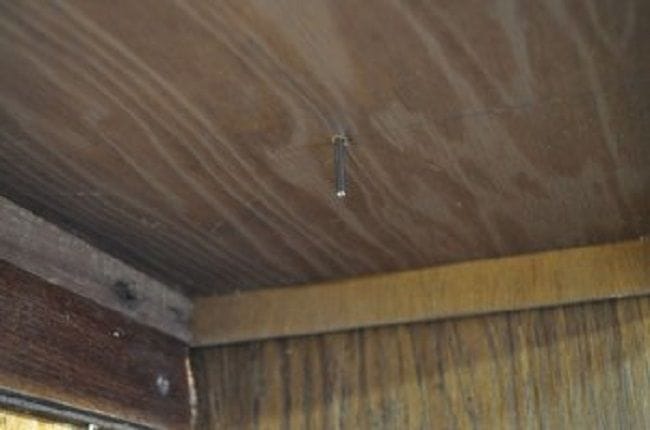

Теперь необходимо закрепить поворотный механизм. В нижней полке шкафчика, по центру, сверлит отверстие и вставив в него стержень якоря шурупами фиксирует брусок на котором расположен поворотный механизм к полке.
Органайзер для инструмента
Органайзер для инструмента

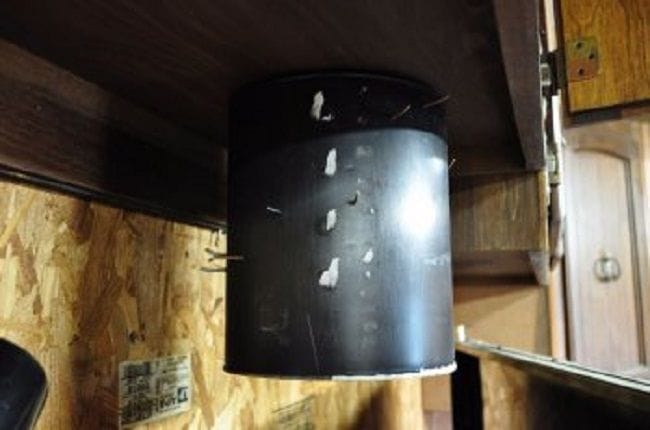

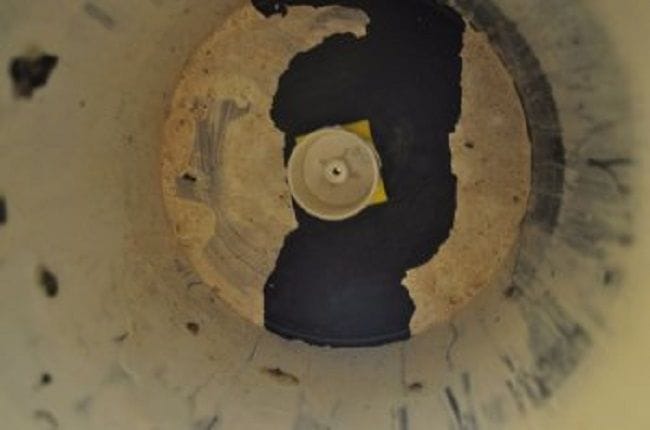

Внутри барабана крыльчатки установлено стопорное кольцо. Одевает ведро на сердечник якоря и фиксирует барабаном крыльчатки.
Органайзер для инструмента
Органайзер для инструмента

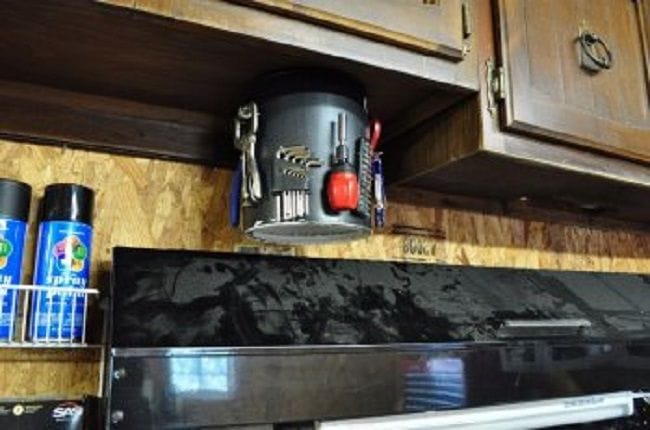

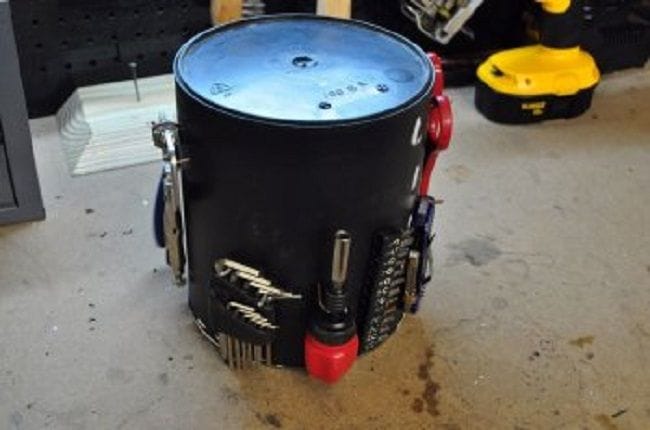

Развешивает инструмент на органайзере по своим местам.
Органайзер для инструмента
