Самодельный прицеп к мотоблоку

Самодельный прицеп к мотоблоку
На сегодняшний день когда сельское хозяйство проходит свое перерождение, а частные хозяйства становятся все более крупными, требуется и соответствующая вспомогательная техника. И на помощь сельчанину приходит мотоблок, раньше крестьянин пахал лошадью, а ныне пашет земельку мотоблоком). Времена меняются, а суть остается прежней.

Мотоблок очень хороший помошник в ведении частного хозяйства, с ним хозяин выполняет не один ряд задач связанных с земледелием, покосом травы и заготовкой сена на зиму, полив, транспортировка грузов. Лучше помошника не найти.

Как и сам мотоблок все навески к нему продаются в специализированных магазинах, но если все покупать выйдет кругленькая сумма.И по причине экономии многие умельцы идут на хитрость и делают многие навески и агрегаты своими руками. К примеру прицеп стоит не менее 15000 рублей, а изготовив самостоятельно в 3 раза дешевле.

В основном их делают из металлического уголка, проф трубы сваривая раму и кузов, а колеса и ступицы используют от стареньких жигулей, или другой легковой машины.

Что бы понять как правильно нужно делать прицеп к мотоблоку, необходимо наглядно рассмотреть фото и чертежи.
Перед тем как перейти к самоделке, рекомендуется изучить перечень необходимых материалов и инструментов.

Материалы
1) проф труба квадратного сечения
2) уголок
3) колеса 2 шт
4) мост
5) фанера
6) болты
7) гайки
8) нержавейка
9) арматура

Инструменты
1) болгарка
2) дрель
3) сварочный аппарат
4) молоток
5) набор гаечных ключей
6) токарный станок
7) кисть

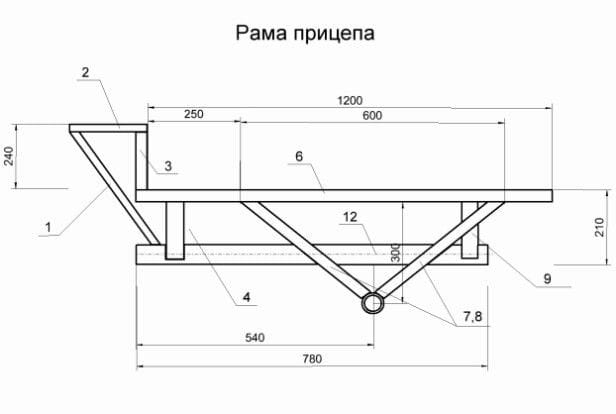

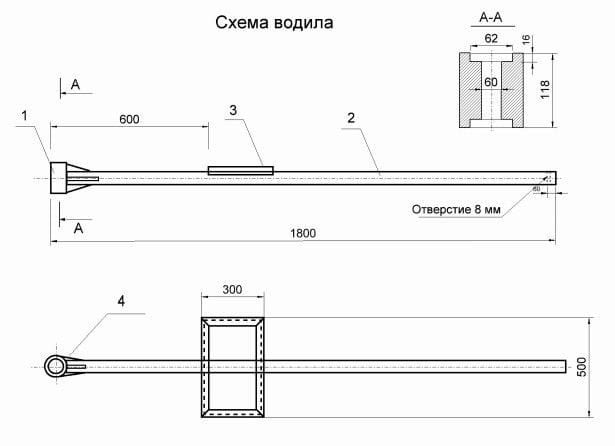

Для начала автор предлагает ознакомиться с чертежами будущего прицепа.
Самодельный прицеп к мотоблоку
Самодельный прицеп к мотоблоку
Самодельный прицеп к мотоблоку
Самодельный прицеп к мотоблоку
Самодельный прицеп к мотоблоку

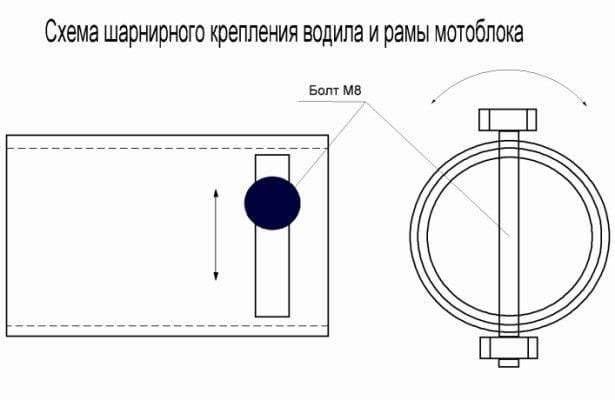

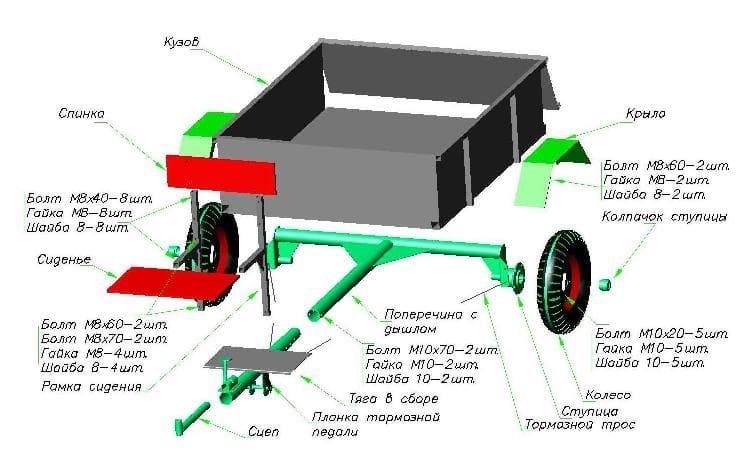

А так же вот схема.
Самодельный прицеп к мотоблоку

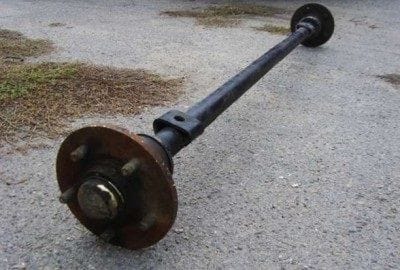

Далее автор подобрал подходящий мост.
Самодельный прицеп к мотоблоку

Или же вот такой.
Самодельный прицеп к мотоблоку

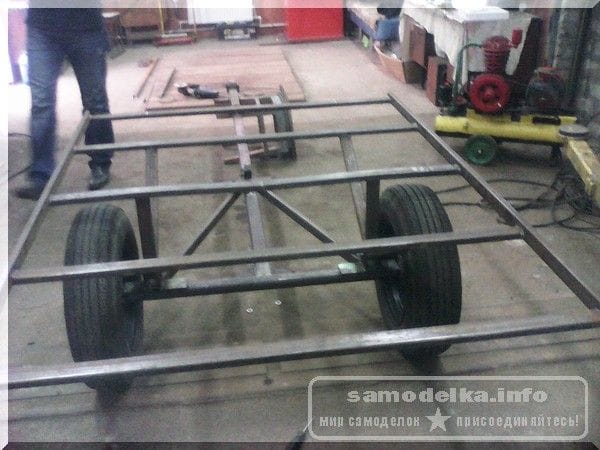

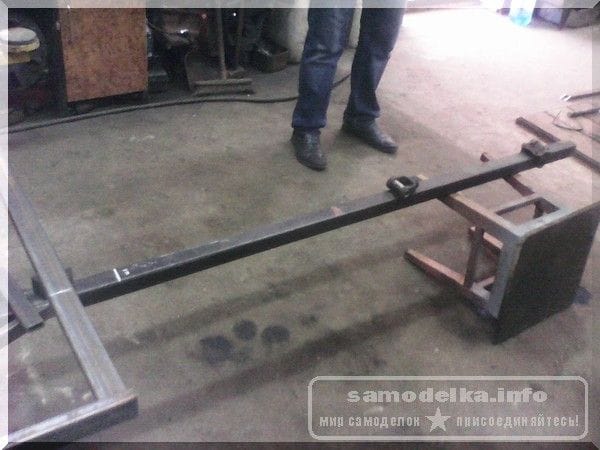

Затем производит сварку рамы.
Самодельный прицеп к мотоблоку

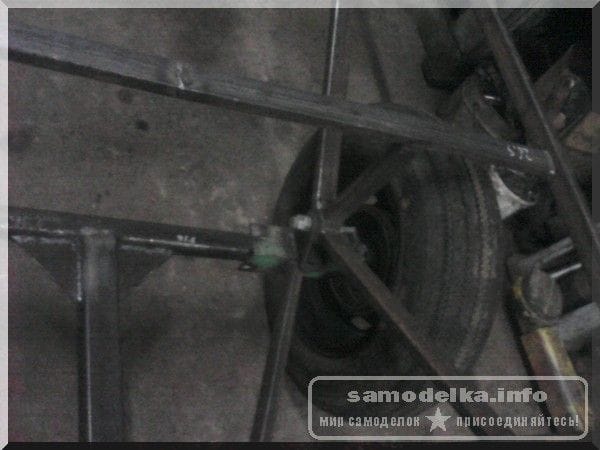

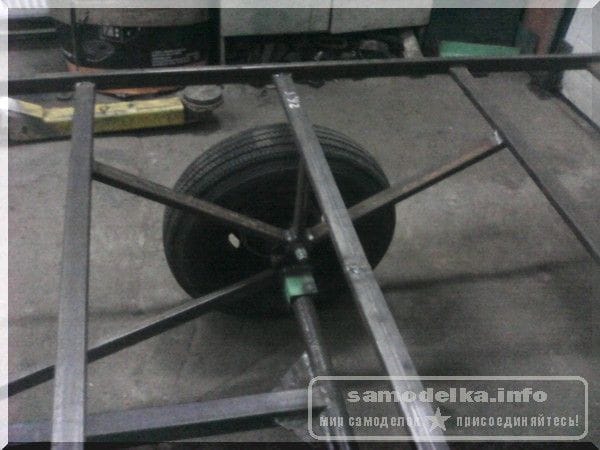

Делает нижнюю часть.
Самодельный прицеп к мотоблоку

Усиливает конструкцию.
Самодельный прицеп к мотоблоку

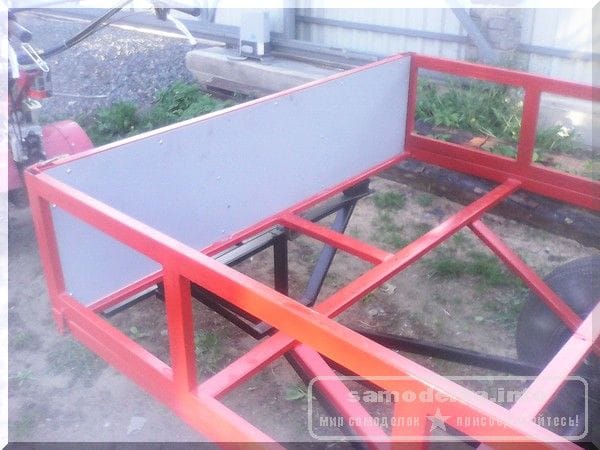

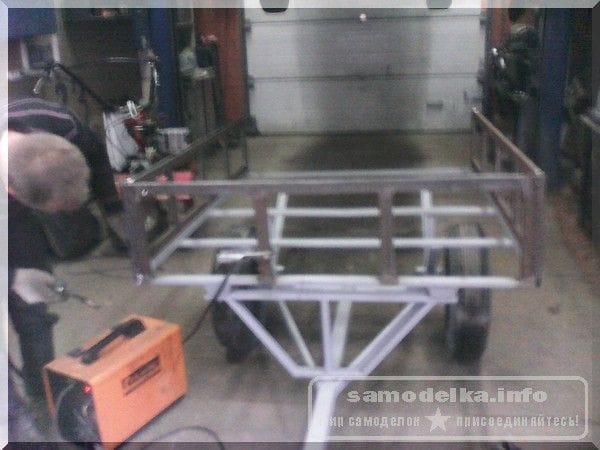

Продолжает работы по кузову.
Самодельный прицеп к мотоблоку

Замеряет расстояние под сиденье.
Самодельный прицеп к мотоблоку
Проверяет крепление колес.
Самодельный прицеп к мотоблоку

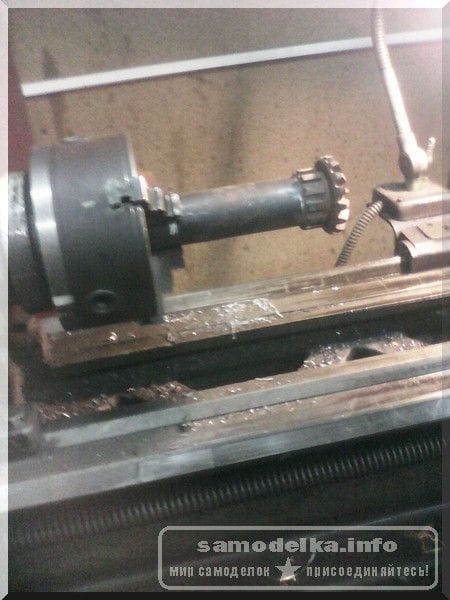

Так же на токарном станке автор выточил палец из прочной стали для сцепного устройства.
Самодельный прицеп к мотоблоку

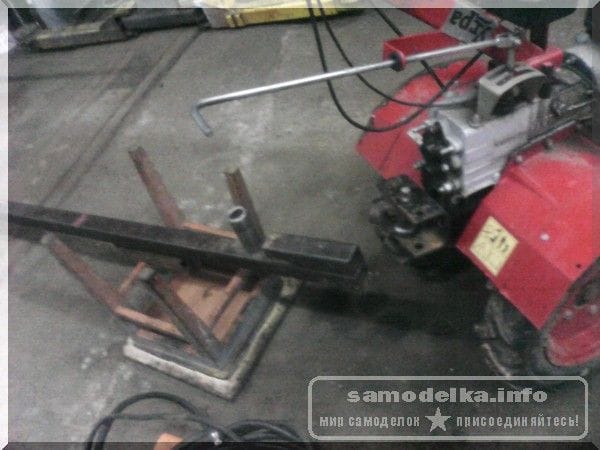

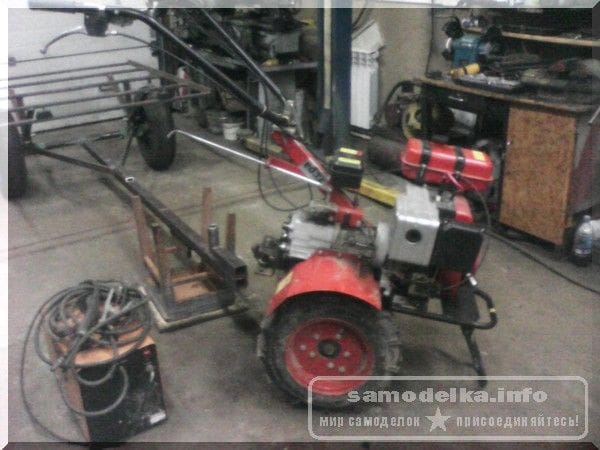

Все подогнал и проверил
Самодельный прицеп к мотоблоку

Все отлично подошло.
Самодельный прицеп к мотоблоку

Сделал усиление конструкции.
Самодельный прицеп к мотоблоку
Произвел покраску.
Самодельный прицеп к мотоблоку

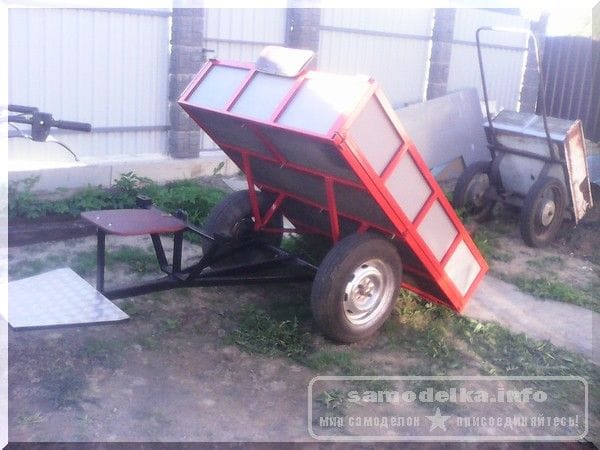

Сделал самосвальный кузов.
Самодельный прицеп к мотоблоку

Вот он в действие.
Самодельный прицеп к мотоблоку

В сцепке с мотоблоком.
Самодельный прицеп к мотоблоку

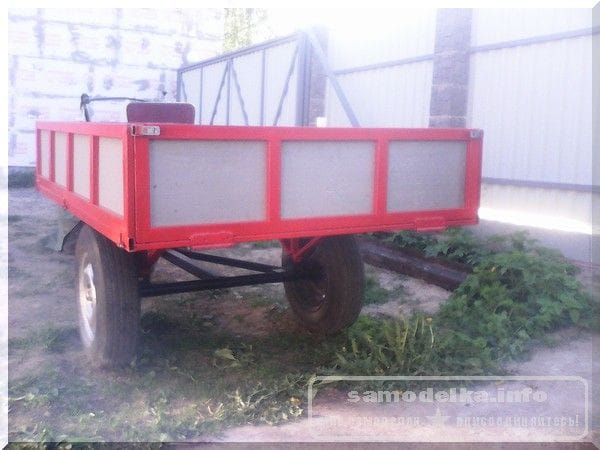

Кузов мастер покрасил в красный цвет.
Самодельный прицеп к мотоблоку

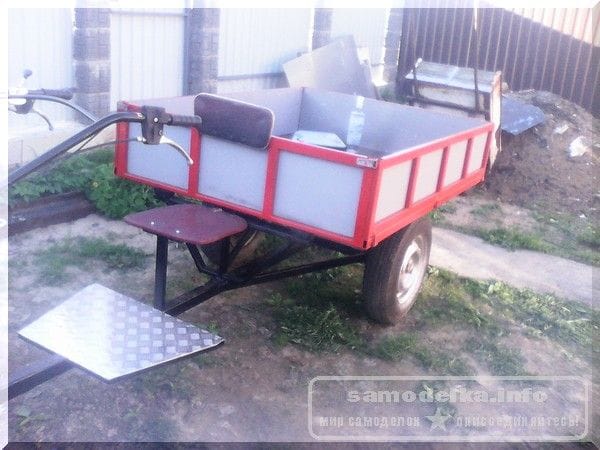

Вот такой красавец получился.
Самодельный прицеп к мотоблоку

Далее из оцинкованного металла делаются борта.
Самодельный прицеп к мотоблоку

Передняя часть.
Самодельный прицеп к мотоблоку

Пол и боковые борта.
Самодельный прицеп к мотоблоку
Сделано сиденье и подставка для ног.
Самодельный прицеп к мотоблоку

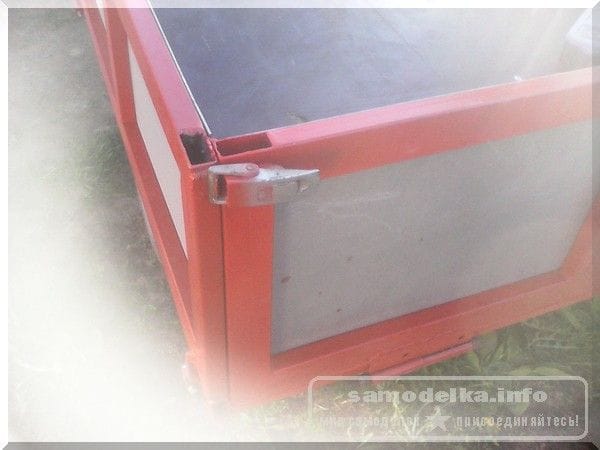

Задний борт.
Самодельный прицеп к мотоблоку

Борт автор сделал открывающимся.
Самодельный прицеп к мотоблоку

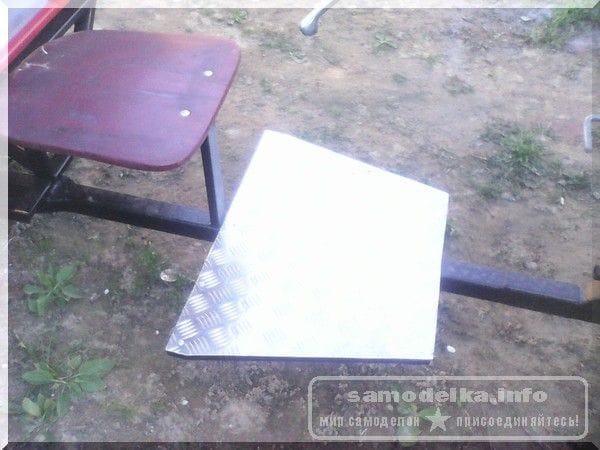

Подставка из нержавейки.
Самодельный прицеп к мотоблоку

Испытывает подъем.
Самодельный прицеп к мотоблоку

Все работает исправно.
Самодельный прицеп к мотоблоку

Вот собственно и все что хотелось описать, у автора получился отличный прицеп для мотоблока.
