Самодельный щуп на мультиметр с регулировкой

Самодельный щуп на мультиметр с регулировкой

Те, кто пользуются мультиметром знают как неудобно померить показания небольших радиодеталей, блоков питания и т. д. Одной рукой нужно держать деталь, а второй два щупа, которые постоянно норовят сместиться. Сначала автор самоделки хотел приобрести готовый щуп с регулировкой, но большая цена, на такое приспособление заставила, задуматься о его изготовлении самостоятельно.

Инструменты и материалы:

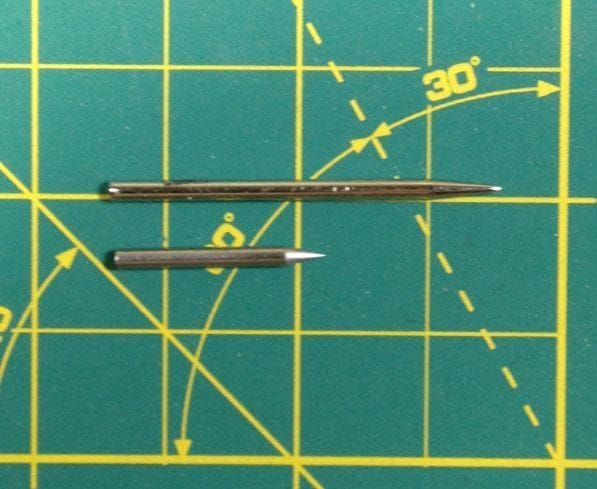

-Циркуль и две иглы к нему;
-Два провода;
-Термоусадочная трубка;
-Клей;
-Зажимы;
-Паяльник;
-Строительный фен.

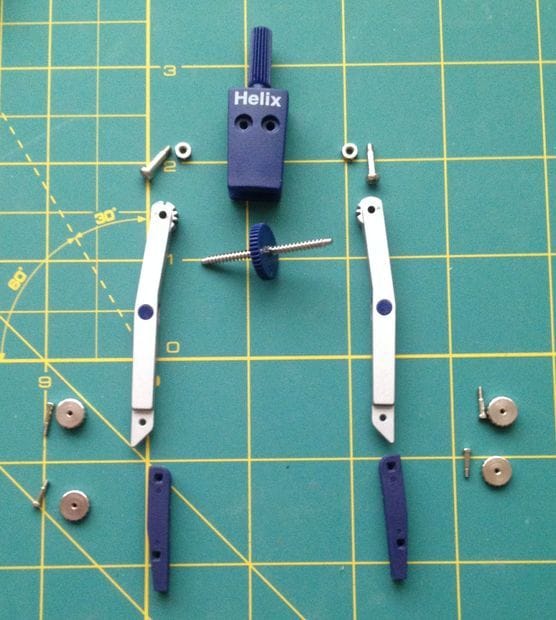

Сначала необходимо разобрать циркуль. Необязательно разбирать так как автор, достаточно снять фиксаторы с нижней части циркуля и разъединить ноги.
Самодельный щуп на мультиметр с регулировкой

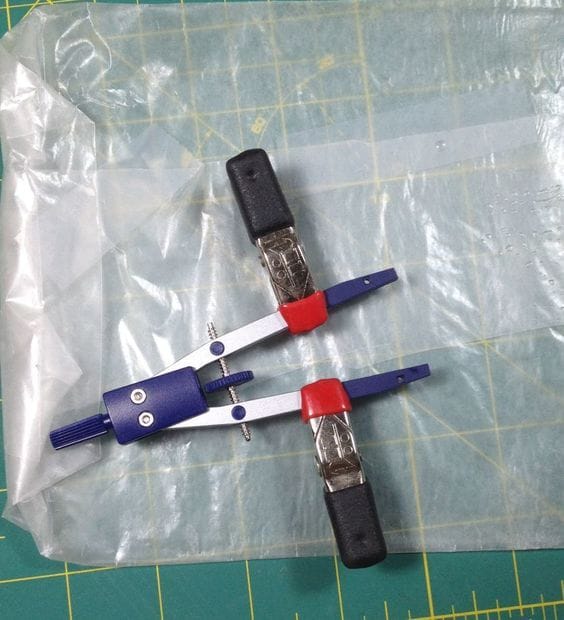

Затем автор приклеил нижние пластиковые ноги циркуля к основной части. Зафиксировав зажимами дождался высыхания клея.
Самодельный щуп на мультиметр с регулировкой

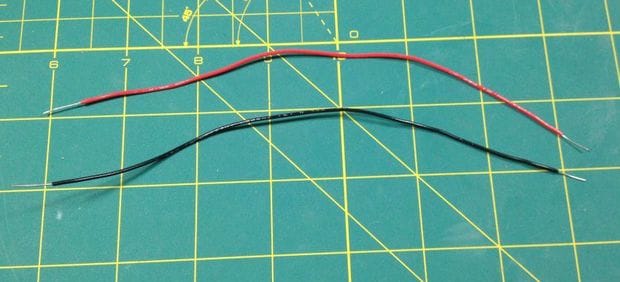

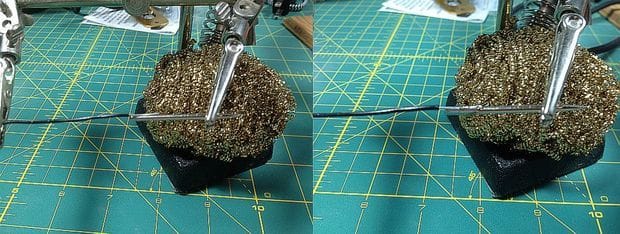

К двум проводам, разных цветов, припаял по игле.
Самодельный щуп на мультиметр с регулировкой
Самодельный щуп на мультиметр с регулировкой
Самодельный щуп на мультиметр с регулировкой

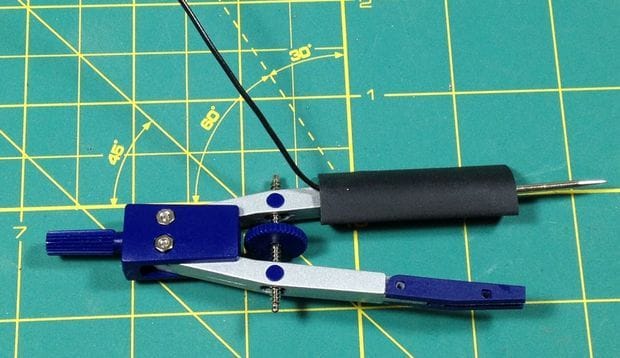

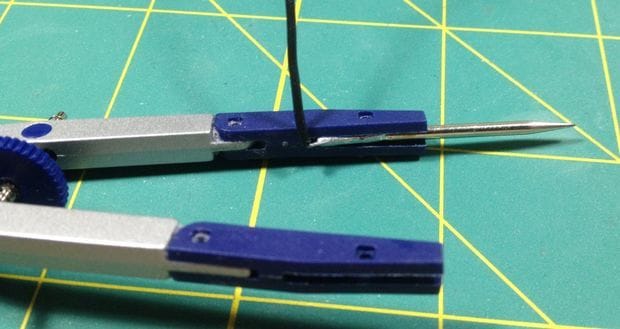

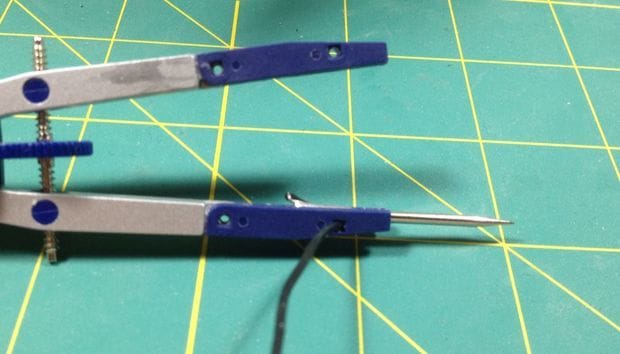

Вставил иглы в циркуль, провода протянул так как указано на фотографиях.
Самодельный щуп на мультиметр с регулировкой
Самодельный щуп на мультиметр с регулировкой
Самодельный щуп на мультиметр с регулировкой

Надел на ножку циркуля термоусадочную трубку. Прогрел трубки феном.
Самодельный щуп на мультиметр с регулировкой
Самодельный щуп на мультиметр с регулировкой

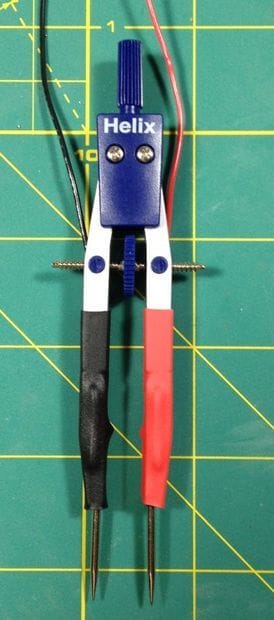

На свободные концы проводов припаял зажимы. Щуп готов.
Самодельный щуп на мультиметр с регулировкой

Зажимы, самодельного щупа, автор подсоединяет к щупам мультиметра.
