В этой статье будет рассмотрено, как сделать вакуумный экстрактор для замены автомобильных жидкостей.

Инструменты и материалы:
-Вакуумный насос;

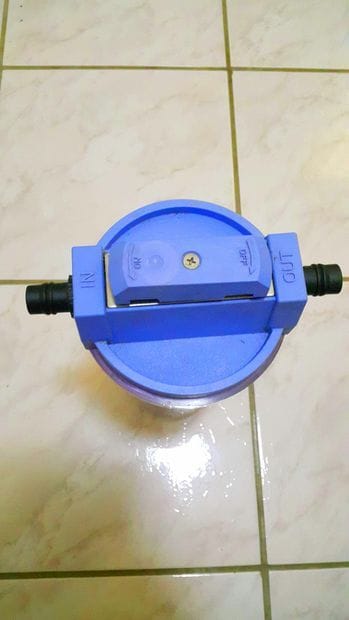

-Стакан водяного фильтра;

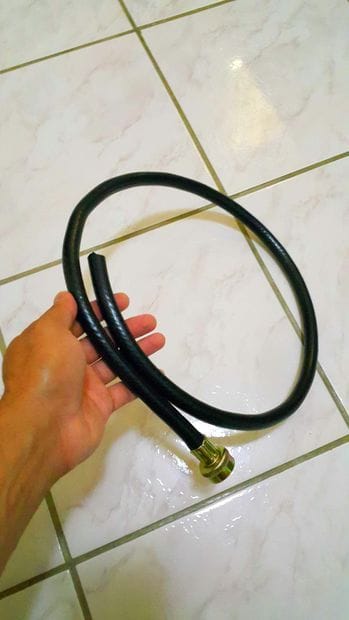

-Шланг от стиральной машинки;

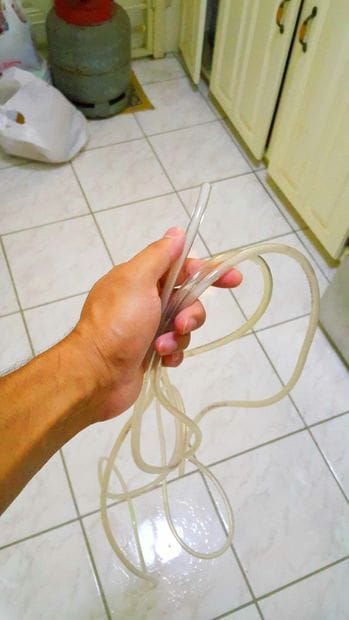

-Пластиковая гибкая трубка;
-Шланг со штуцером;

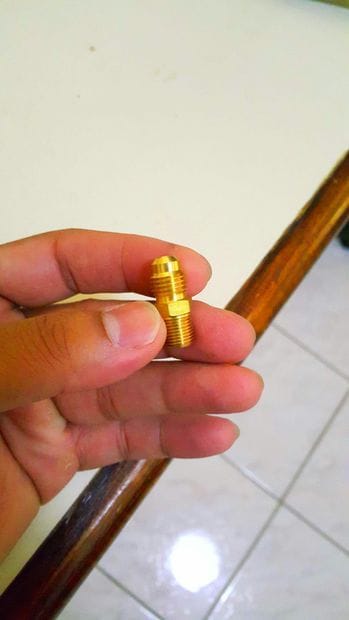

-Штуцер;
-Пластиковые хомуты;

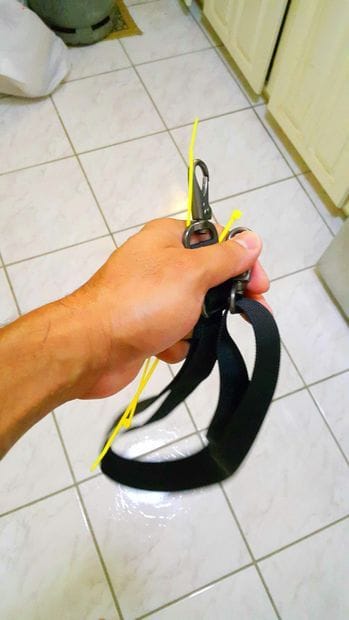

-Ремень;
-Нож;
-Ключ;
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками

Шаг 1: Соединения стакана и насоса

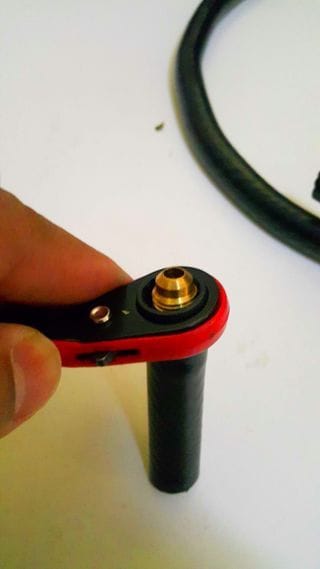

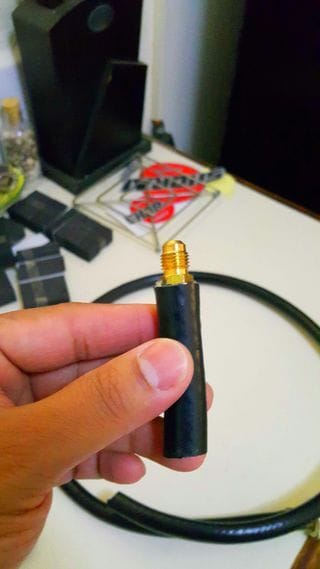

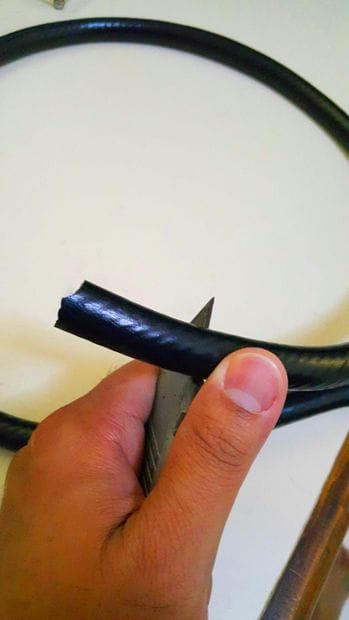

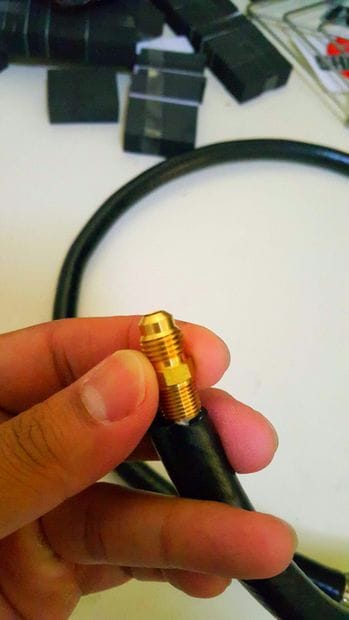

Отрезает кусок шланга и вкручивает в один конец штуцер.
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками

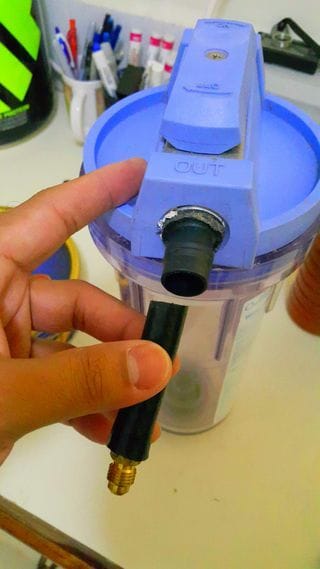

Вставляет трубку в отверстие в крышке стакана.
Вакуумная установка своими руками

К всасывающиму штуцеру вакуумного насоса прикрутил штуцер шланга. Второй конец прикрутил к штуцеру шланга установленный в стакан.
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками

Шаг 2: Всасывающая трубка

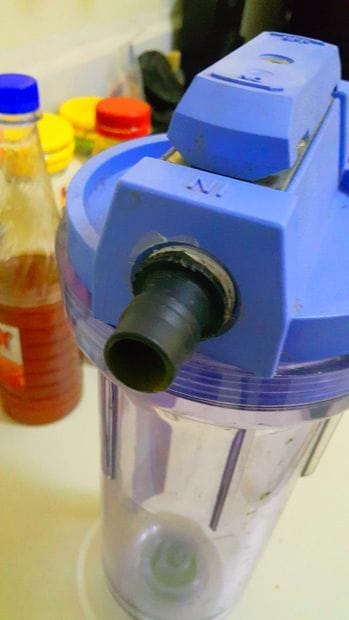

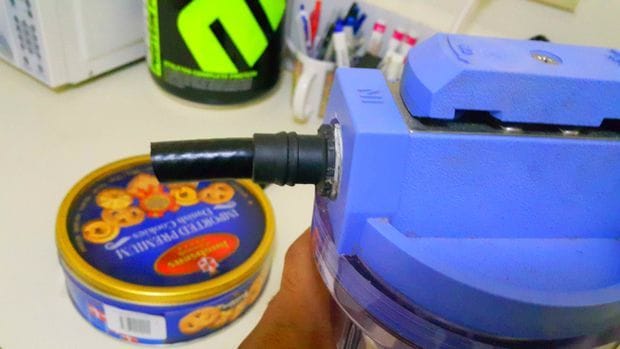

Отрезает от шланга стиральной машинки кусочек. Вставляет его в другое отверстие в крышке стакана. В шланг вставляет пластиковую трубку.
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками

Шаг 3: Испытания

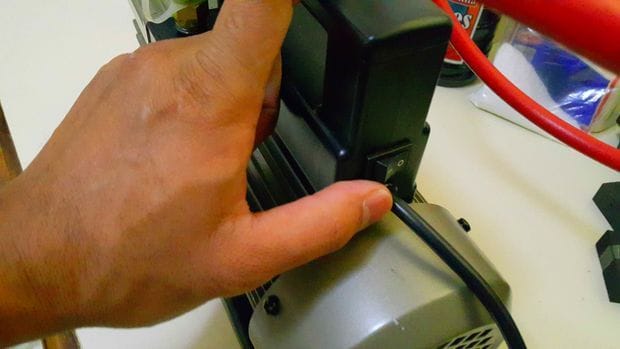

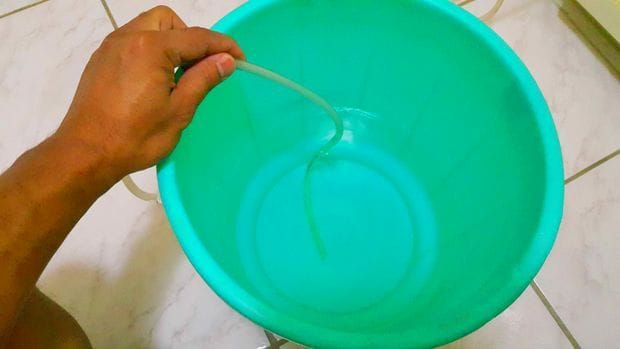

После сборки установки необходимо её испытать. Для испытания автор набрал в емкость воды, опустил в воду конец пластиковой трубки и включил вакуумный насос.
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками

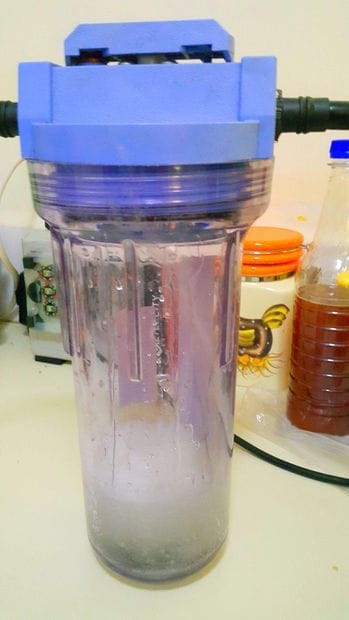

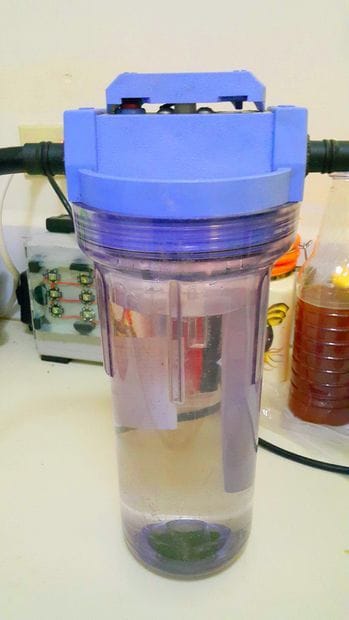

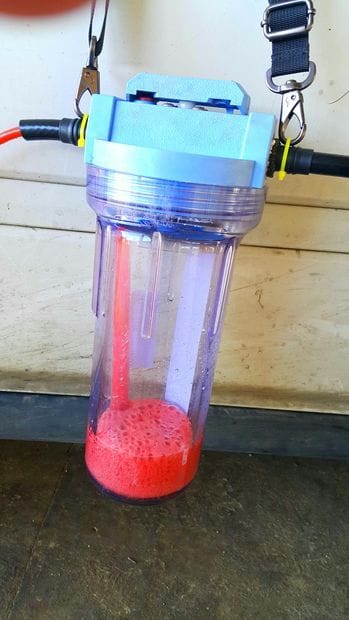

После того как в стакане начала образовываться разряженная среда, вода из емкости, через пластиковую трубку, начала поступать в стакан.
Вакуумная установка своими руками
Вакуумная установка своими руками

Для слива жидкости достаточно выключить насос, открутить крышку стакана и слить жидкость.

Шаг 4: Крепление

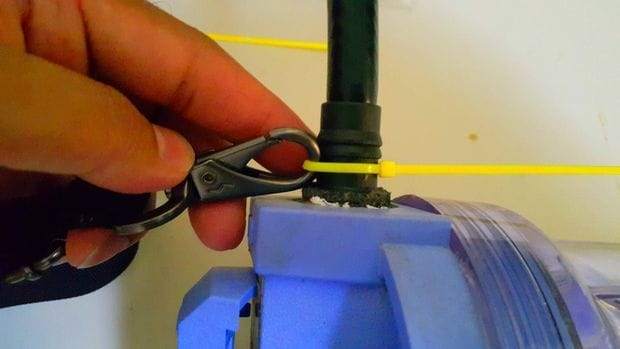

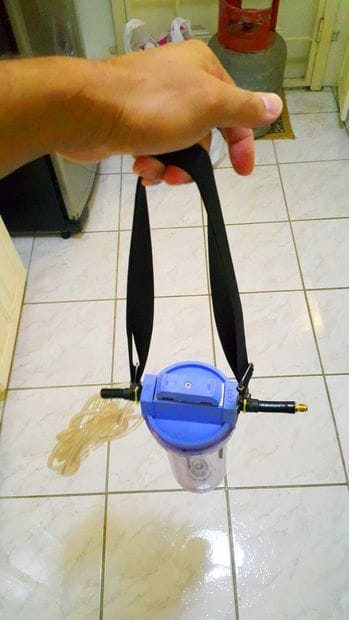

После успешных испытаний системы, для удобной переноски, осталось прикрепить ремень. Пластиковыми хомутами крепит ремень к стакану.
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками

Коротко расскажу, как можно использовать такое устройство.

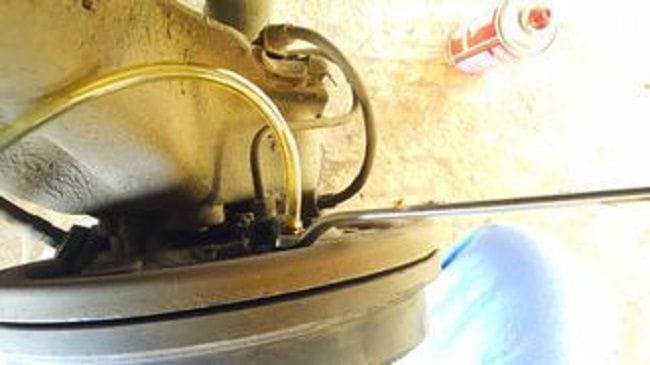

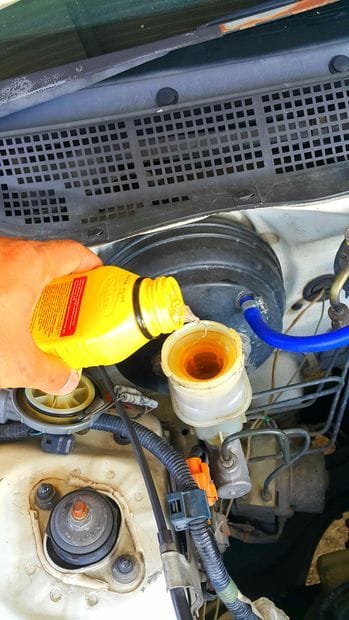

Замена тормозной жидкости.
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками

Замена масла в коробке передач.
Вакуумная установка своими руками
Вакуумная установка своими руками
Вакуумная установка своими руками
