В этой статье будет рассмотрено, как сделать небольшой арбалет и стрелы к нему. Материалы, которые автор самоделки использовал, есть практически в каждом доме.

Инструменты и материалы:
-Металлическая линейка;
-Ножницы для труб ПВХ;
-Полудюймовая ПВХ-труба;
-Клейкая лента;
-Паракорд (парашютная стропа);
-Дрель;
-Клеевой пистолет;
-Нож;
-Ножовка;
-Канцелярский зажим;
-Металлическая ложка;
-Проволока;
-Круглая палочка;
-Точилка для карандашей;
-Защитные очки;


Арбалет из ПВХ-трубы

Шаг 1: Изготовление ложа арбалета
Для изготовления ложа, автор отрезал три куска трубы по 50 см. Затем сложил их вместе и обмотал клейкой лентой. Прижал ленту по шву, сделав углубление. Приклеил клейкую ленту вдоль шва по всей длине, так же прижимая ленту в углубление. Канавка будет служить направляющей для стрелы.
Арбалет из ПВХ-трубы
Арбалет из ПВХ-трубы

Шаг 2: Изготовление дуги
Для дуги автор отрезал 60 сантиметров ПВХ-трубы. Оклеил её клейкой лентой. Отмерял середину дуги. Крепко примотал дугу к ложу, не забывая формировать направляющую. Верхняя плоскость дуги должна быть ниже направляющей.
Арбалет из ПВХ-трубы
Арбалет из ПВХ-трубы

Шаг 3: Тетива
Для тетивы автор использовал 90 см паракорда. Просверлил в обоих концах дуги отверстие чуть больше диаметра паракорда. Протянул тетиву через отверстие и сделал петлю как на фото.
Арбалет из ПВХ-трубы

Обвернул, несколько раз, тетиву вокруг конца дуги и зафиксировал её термоклеем. Повторил те же действий с другой стороны.
Арбалет из ПВХ-трубы
Арбалет из ПВХ-трубы

Шаг 4: Изготовление паза

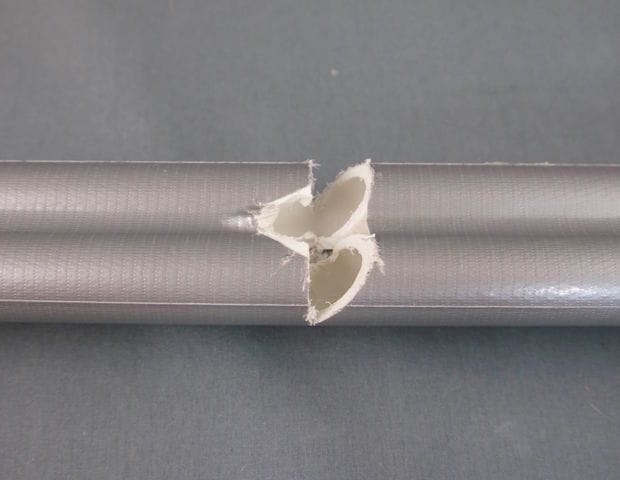

Для удержания тетивы в натянутом положении необходимо сделать паз. Отмерял 36 сантиметров от передней части арбалета. Срезал сверху ложа клейкую ленту (между 36 и 37,5 см). Сделал вырез как на фото. Зачистил края паза.
Арбалет из ПВХ-трубы

Для испытания необходимо надеть защитные очки.
Уперев заднюю часть арбалета в пол, натянул тетиву и зацепил ее за вырез. Оставил тетиву в натянутом положении в течении пяти минут. За это время плечи арбалета примут нужную форму, а так же будет проверена прочность всех частей.
Арбалет из ПВХ-трубы
Арбалет из ПВХ-трубы

Шаг 5: Изготовление спускового механизма
Делает срез как показано на фото.
Арбалет из ПВХ-трубы

Клейкой лентой зафиксировал канцелярский зажим.
Арбалет из ПВХ-трубы

К зажиму прикрепил металлическую ложку таким образом, что бы при нажимании на верхнюю часть ложки нижняя часть выходила из пропила.
Арбалет из ПВХ-трубы
Арбалет из ПВХ-трубы

Согнул и закрепил проволоку так, как показано на фото. Проволока будет прижимать стрелы и не давать им выпасть.
Арбалет из ПВХ-трубы

Шаг 6: Изготовление стрел
Для стрел автор использовал круглые деревянные палочки диаметром примерно 5 мм и длиной 33 см.

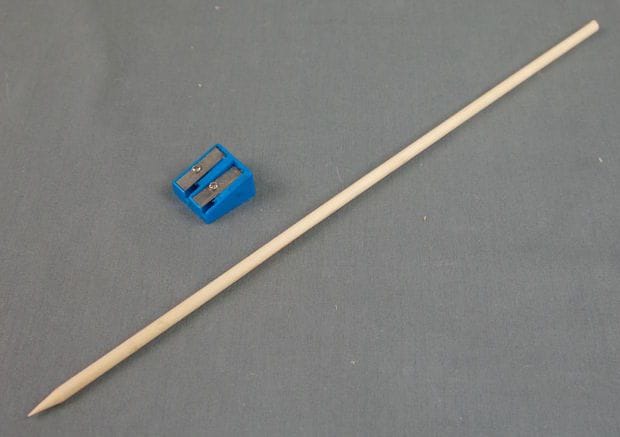

Точилкой, для карандашей, заострил один конец.
Арбалет из ПВХ-трубы

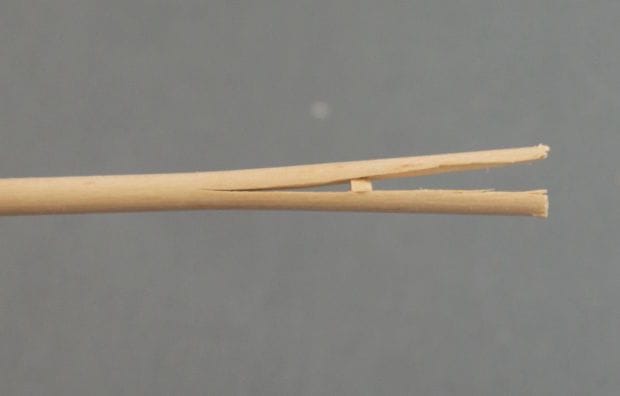

Аккуратно ножом расщепил второй конец стрелы и вставил туда кусочек палочки.
Арбалет из ПВХ-трубы

Зафиксировал клейкой лентой.
Арбалет из ПВХ-трубы

Добавил оперение.
Арбалет из ПВХ-трубы

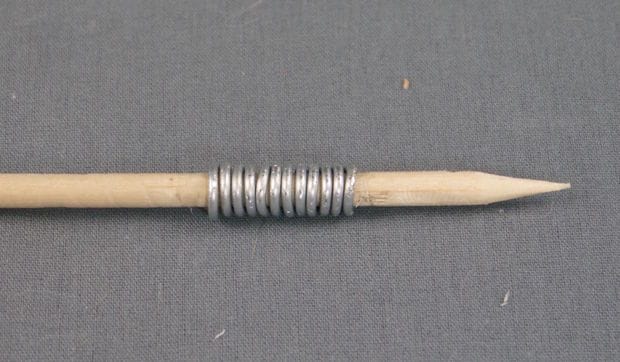

На переднюю часть стрелы намотал несколько витков проволоки.
Арбалет из ПВХ-трубы

Автор изготовил арбалет и стрелы теперь можно приступать к стрельбе по мишени. Натягивает тетиву и устанавливает в направляющую стрелу, прижав заднюю её часть проволочным фиксатором. Теперь стоит нажать на спусковой крючок (ложку) и произойдет выстрел.
Посмотреть, как работает арбалет можно на видео.
