Зажим из ПВХ-трубы

Зажим из ПВХ-трубы

Необычные зажимы из ПВХ-трубы придумал и сделал автор-самодельщик. Главной особенностью этих зажимов, по сравнению с другими подобными, является то, что ими можно пользоваться одной рукой. До этого автор делал еще две версии зажимов. Самая удачная представленная в этой статье.

Инструменты и материалы:
-Пила;
-Дрель;
-Сверло;
-Тиски;
-ПВХ-труба;
-Прут;

Шаг первый: порезка

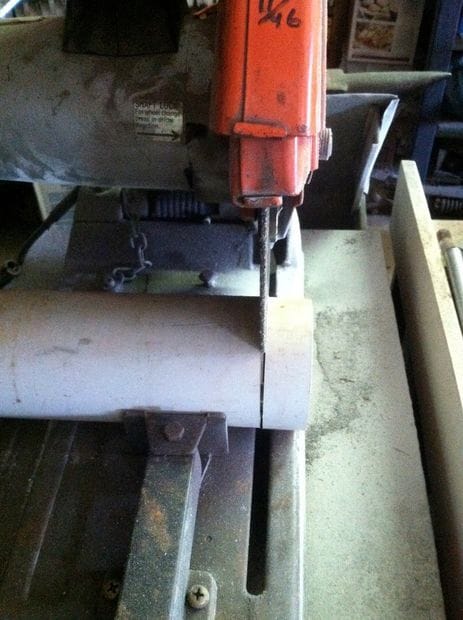

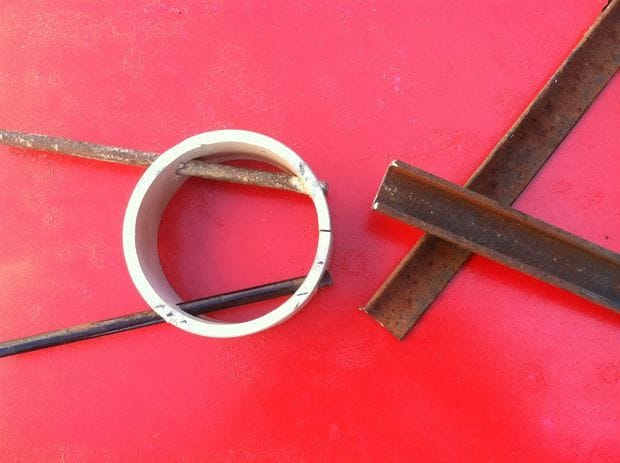

Такой зажим можно делать из ПВХ-труб разного диаметра. В данном случае автор использовал 10 см трубу. Отрезает кольцо 3 см шириной.
Зажим из ПВХ-трубы

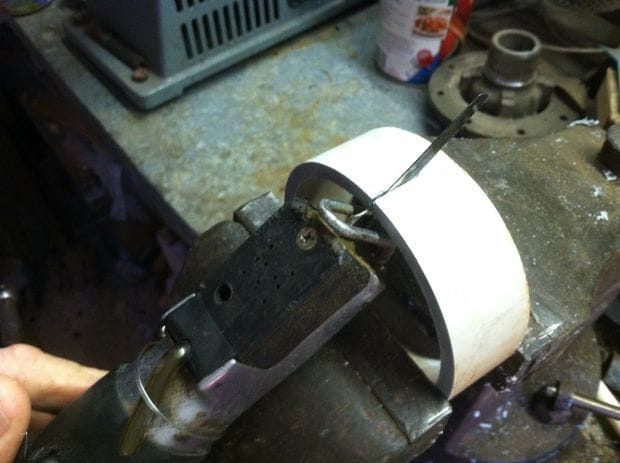

Зажимает кольцо в тиски и разрезает его.
Зажим из ПВХ-трубы

Шаг второй: отверстия

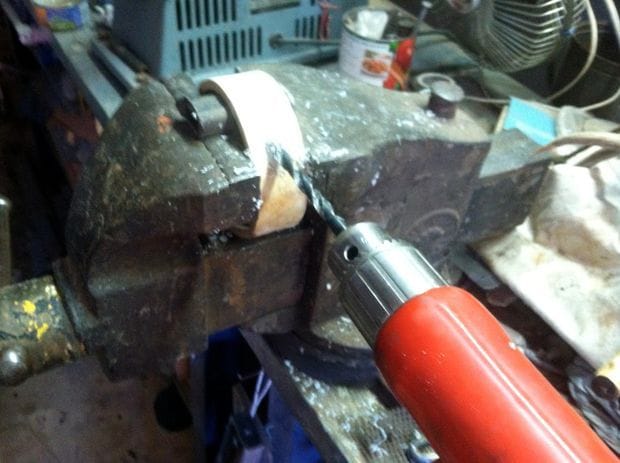

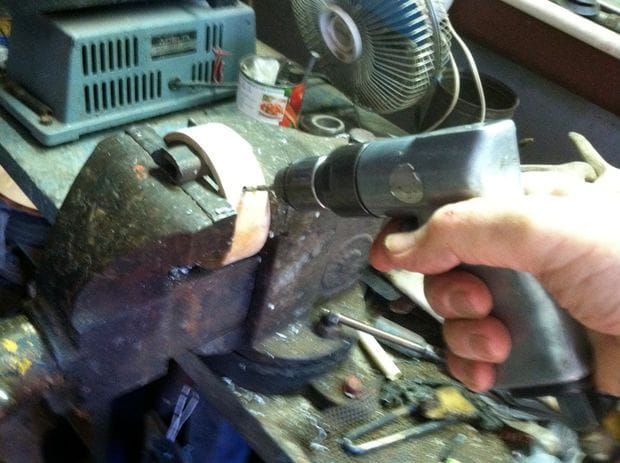

Делает четыре отверстия. Два на расстоянии 2,5 см и два на расстоянии 11,5 см от места разреза.
Зажим из ПВХ-трубы
Зажим из ПВХ-трубы

Шаг третий: сборка зажима

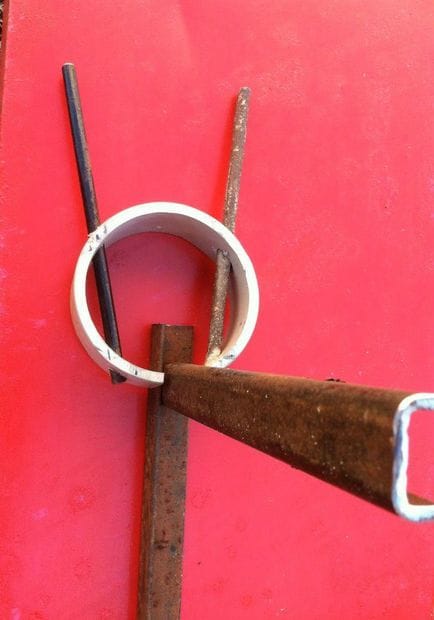

Для этого зажима были использованы два прута длинной по 18 сантиметров. Диаметр прутков равен диаметру отверстий. Вставляет пруты в отверстия. Если пруты вставляются не плотно садит их на клей.
Зажим из ПВХ-трубы
Зажим из ПВХ-трубы

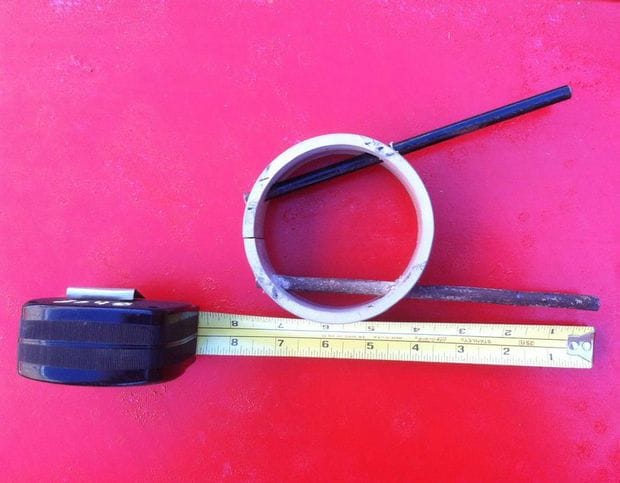

Зажим готов, теперь можно попробовать его в работе.
Зажим из ПВХ-трубы

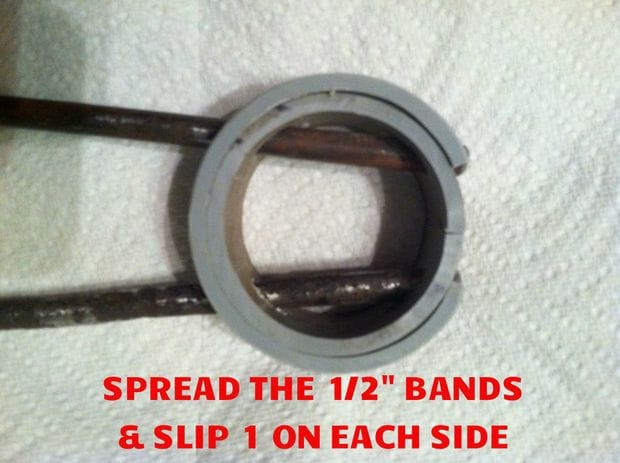

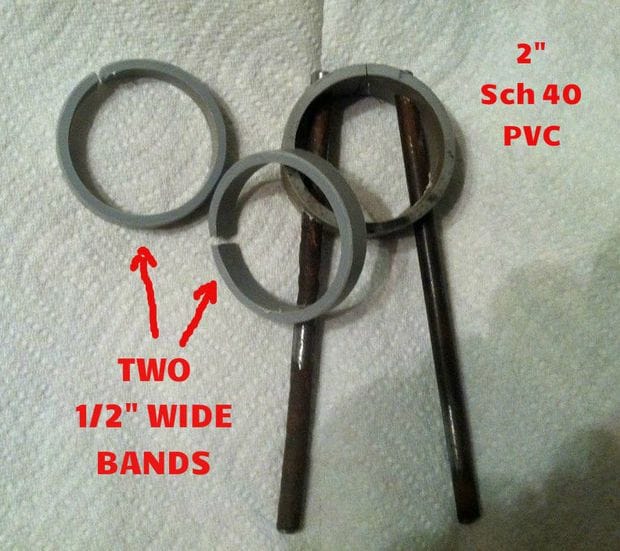

Если нужен более мощный зажим то, добавляется еще одно кольцо.
Зажим из ПВХ-трубы
Зажим из ПВХ-трубы
