В этой статье будет рассмотрено как сделать микроскоп из AV камеры. Изображение с такой камеры выводиться на любое видео устройство, имеющее AV-вход.

Инструменты и материалы:
-Пластиковый банка с крышкой;
-AV камера;
-AV кабель;

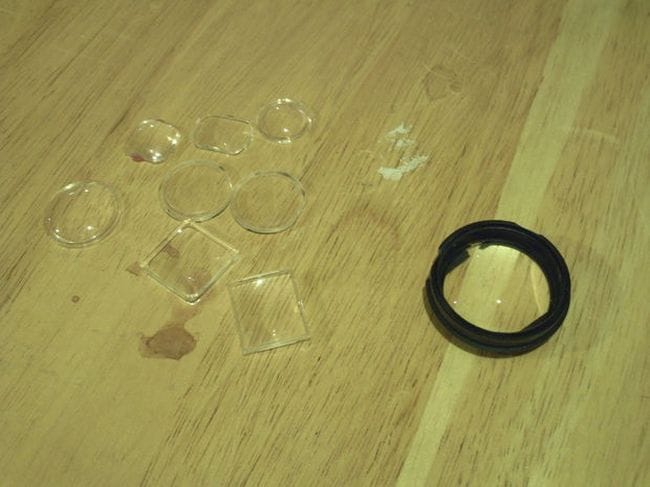

-Линзы;
-Разъем питания;
-9 В батарея;
-Корпус объектива;
-Переключатель;
-Отвертка;
-Дрель;
-Термопистолет;
-Кусачки;
-Паяльник;
-Паяльные принадлежности;
-Термоусадочная трубка;


Микроскоп из AV камеры своими руками

Шаг первый: подготовка корпуса

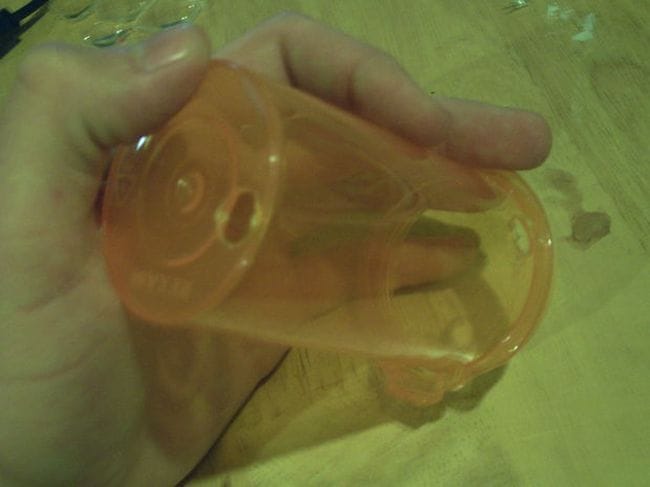

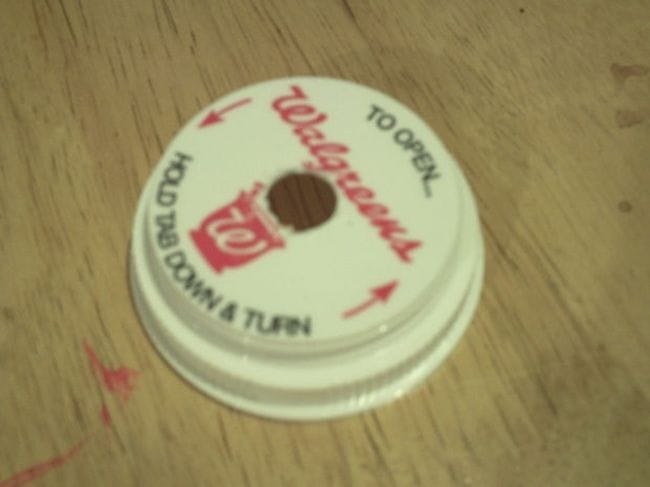

В крышке банки делает отверстия равное диаметру объектива камеры. Делает два отверстия в банке. Одно в в дне ближе к краю, второе в верхней части банки.
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками

Шаг второй: доработка камеры
Разбирает камеру и удаляет шесть инфракрасных светодиода.
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками

Шаг третий: сборка

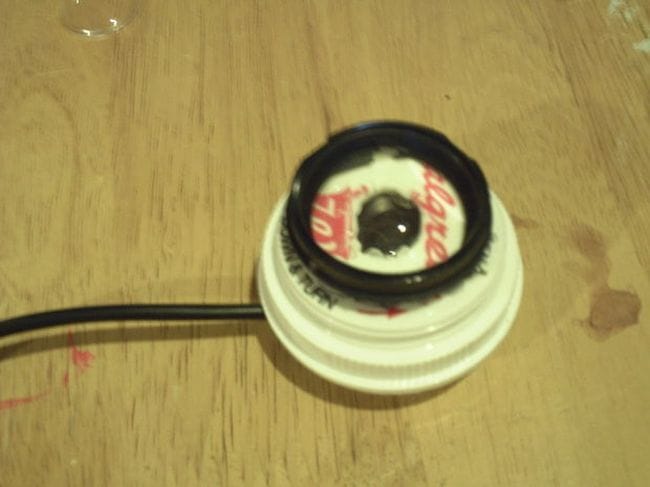

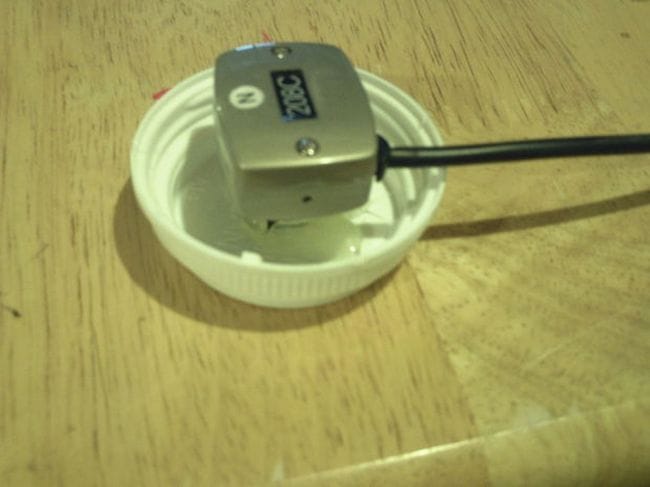

Термоклеем приклеивает камеру к внутренней части крышки банки. С наружней части приклеивает объектив с линзой.
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками

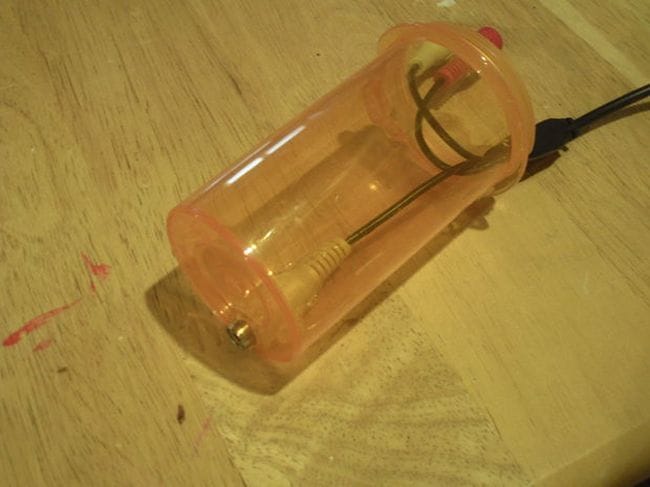

Видеовыход камеры устанавливает в отверстие в нижней части банки. Фиксирует его термоклеем.
Микроскоп из AV камеры своими руками

Шаг четвертый: питание

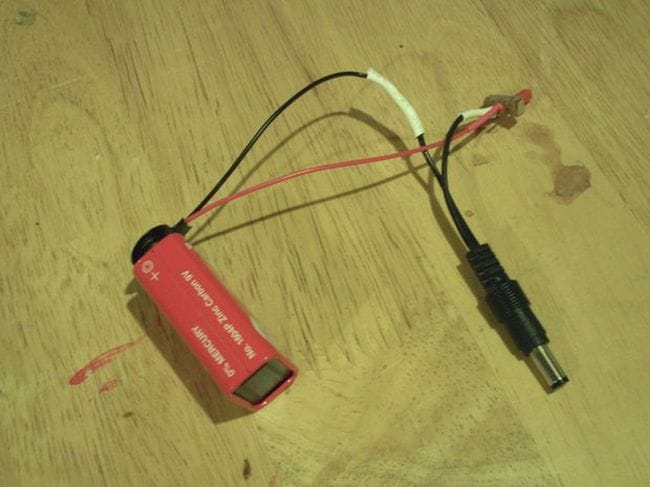

Питается камера от 9 вольтовой батареи. К разъему батареи, через выключатель, подсоединяет разъем питания камеры. Места соединения пропаивает и изолирует термоусадочной трубкой.
Микроскоп из AV камеры своими руками

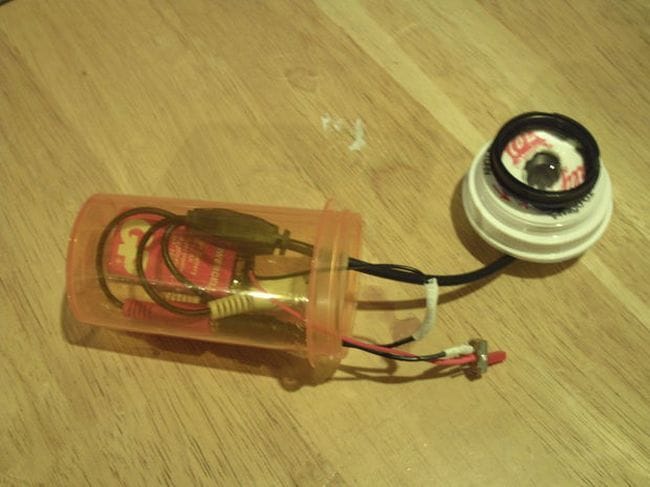

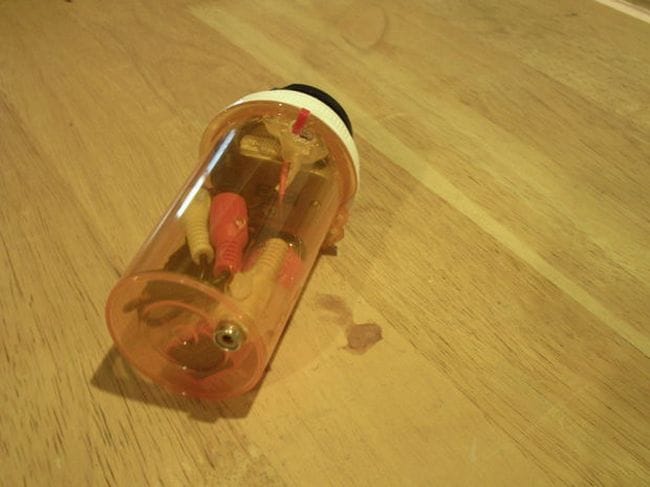

Соединяет разъем батареи с разъемом питания камеры. Укладывает провода и батарею в банку. Выключатель приклеивает в отверстие в верхней части банки.Устанавливает на банку крышку с камерой.
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками

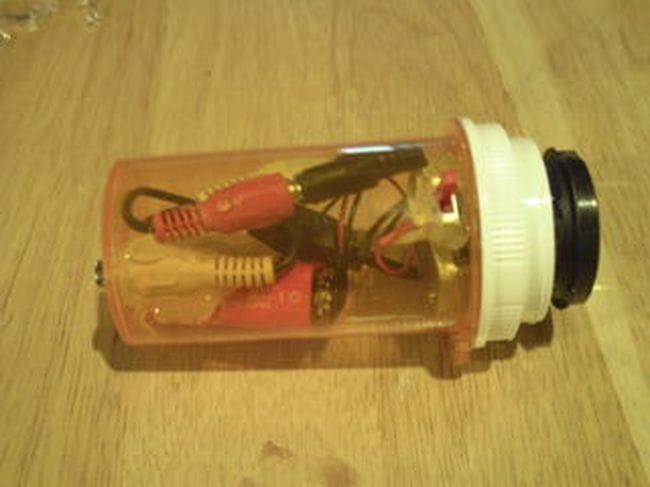

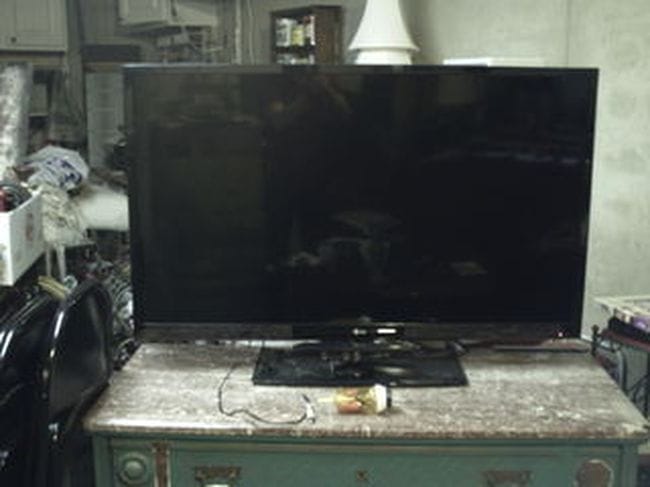

Микроскоп готов, осталось только подключить к телевизору.
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками

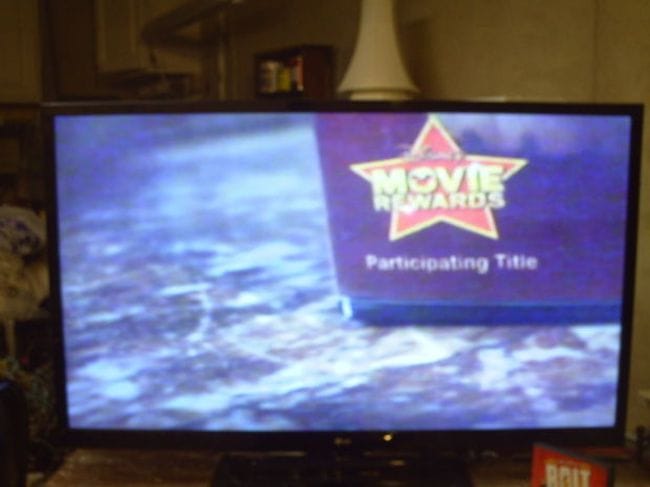

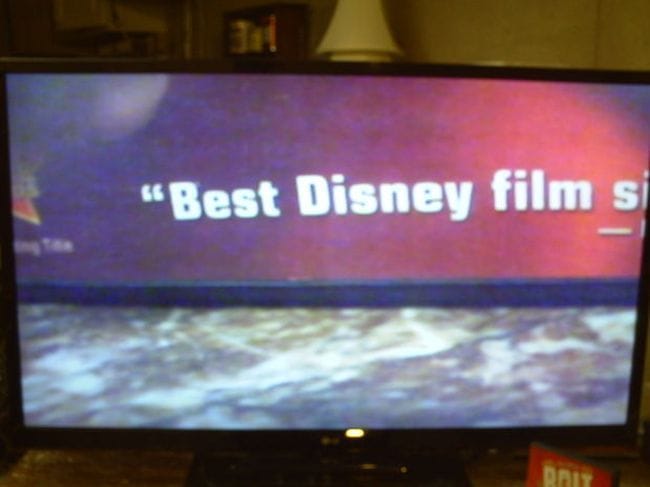

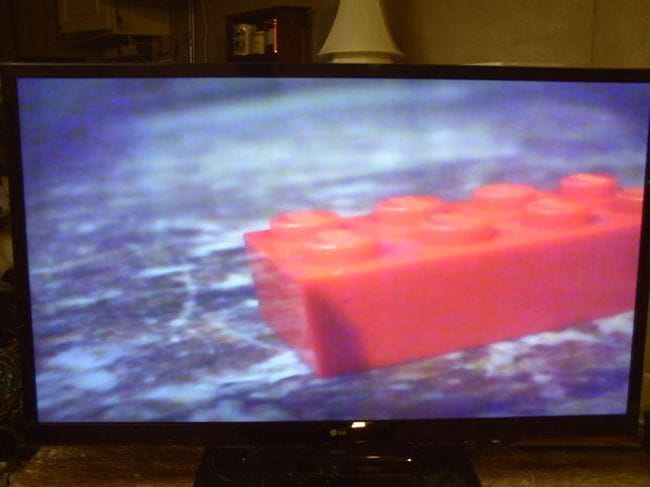

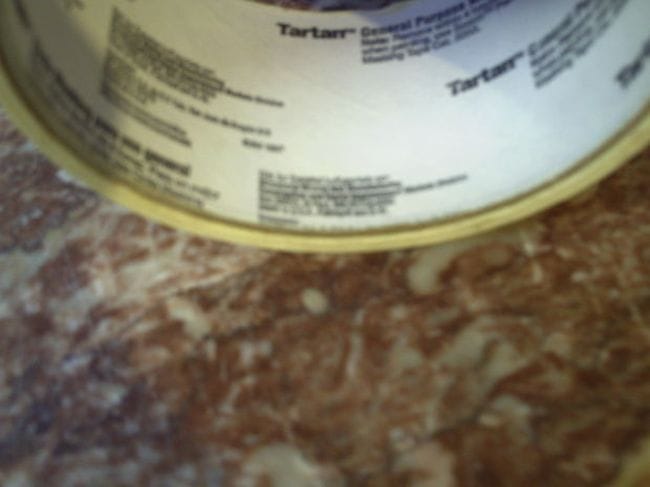

Результат испытаний. Изображение выводиться на экран.
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками
Микроскоп из AV камеры своими руками

Источник
