Быстросъемный разъем ПВХ труб

Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб

Из ПВХ труб, помимо их основного назначения, можно делать много полезных и нужных вещей. И соединять трубы можно разными способами. Один из способов соединения будет рассмотрен в этой статье. Такое соединение будет полезно, например, при изготовлении каркаса пляжного навеса или для соединения ножек столика для пикника. Быстро собрать и быстро разобрать основное преимущество данного соединения.

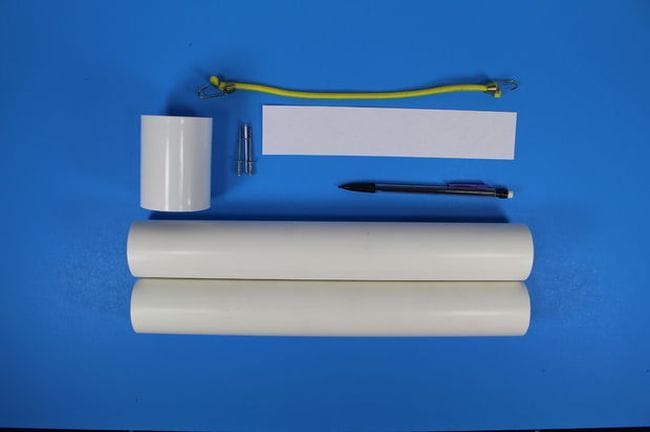

Инструменты и материалы:
ПВХ трубы и муфта должны быть одного диаметра
-2 ПВХ трубы;
-ПВХ муфта;
-2 заклепки;
- Клей для ПВХ труб;
-Наждачная бумага;
-Дрель;
-Сверла;
-Ножовка;
-Карандаш;
-Изолента;
-Рулетка;
-Краска;

Быстросъемный разъем ПВХ труб

Шаг первый: приклеивает муфту

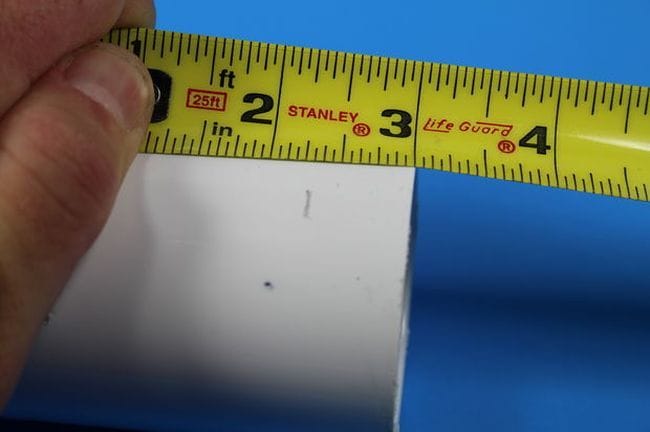

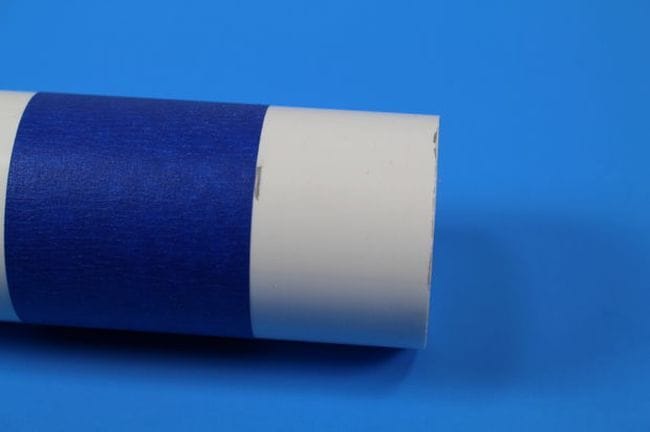

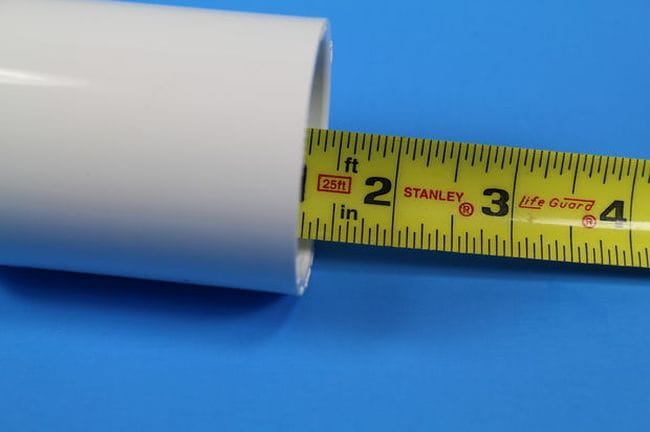

Первым шагом автор приклеивает муфту к одной из труб. Замеряет глубину муфты, от края до внутренней кромки. Отмеряет на трубе такое же расстояние. По окружности трубы, за отмеченным местом, приклеивает изоленту. Это защитит пластик от попадания клея. Зачищает место установки муфты.

Приклеивает муфту к трубе согласно инструкции( по утверждению автора если не нужен водонепроницаемый шов, то грунтовку можно не наносить). Снимает изоленту.
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб

Шаг второй: отверстие

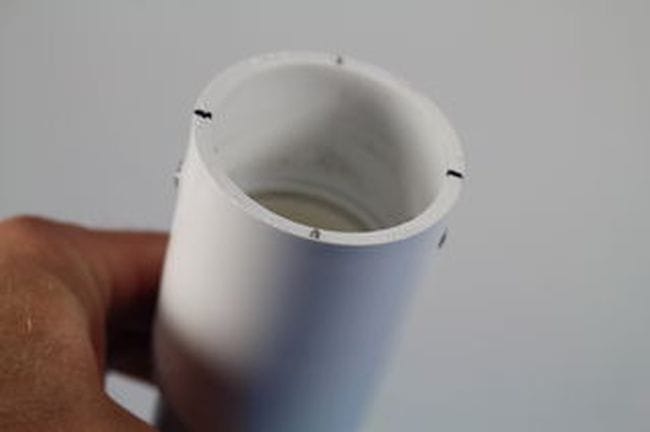

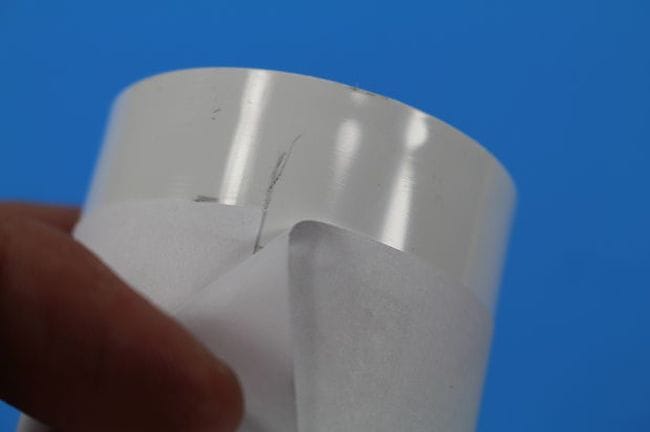

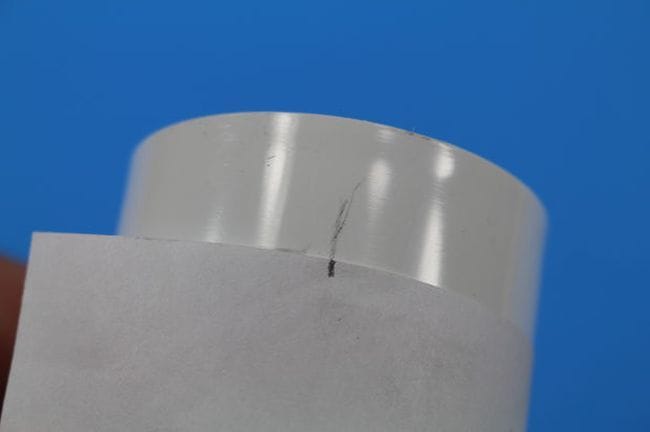

Теперь работает со второй трубой и свободной частью муфты. Необходимо просверлить два отверстия в муфте, напротив друг друга и четыре отверстия в трубе. Отмечает, от края, 1\2 часть половины муфты. Оборачивает полоску бумаги вокруг трубы. Отмечает место соединения бумаги. Складывает полоску пополам. Прикладывает край полоски к отмеченной точке. Отмечает точку с другой стороны. Складывает полоску бумаги пополам еще раз. Прикладывая края бумаги к точкам, делает еще две отметки. Теперь муфта поделена, точками, на четыре части. Вставляет ПВХ трубу в муфту. Сверлит отверстия по двум, напротив друг друга, отмеченным точкам. Диаметр отверстия должен быть такой, что бы заклепка заходила в него плотно. Поворачивает трубу на 1\4 относительно муфты. Сверлит, через отверстие в муфте, еще два отверстия в трубе.
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб

Шаг третий: подгонка

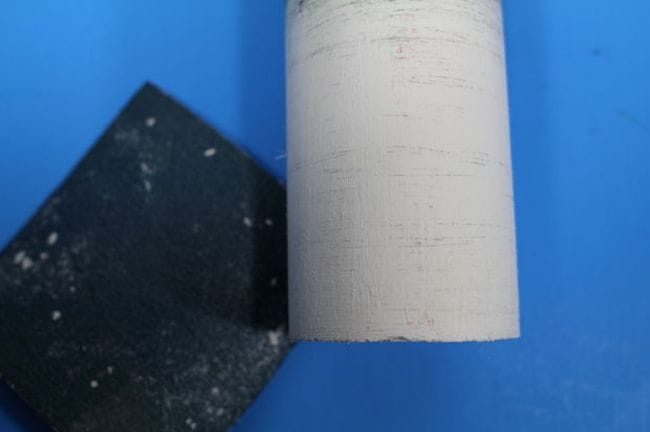

Что бы ПВХ труба свободно заходила в муфту автор, наждачной бумагой зачищает её край. Снимает слой пластика, подгоняя трубу под муфту.
Быстросъемный разъем ПВХ труб

Шаг четвертый: штифт

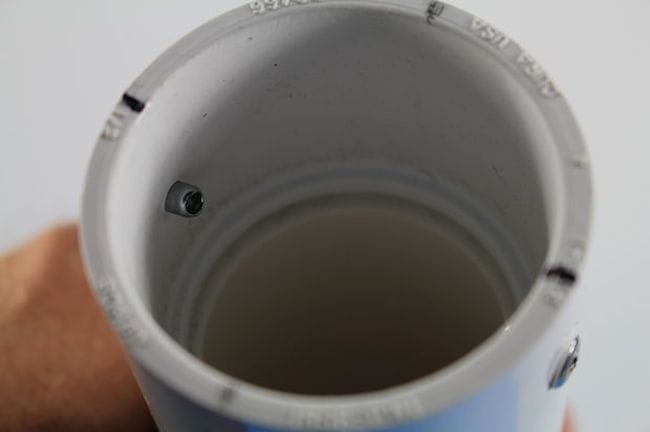

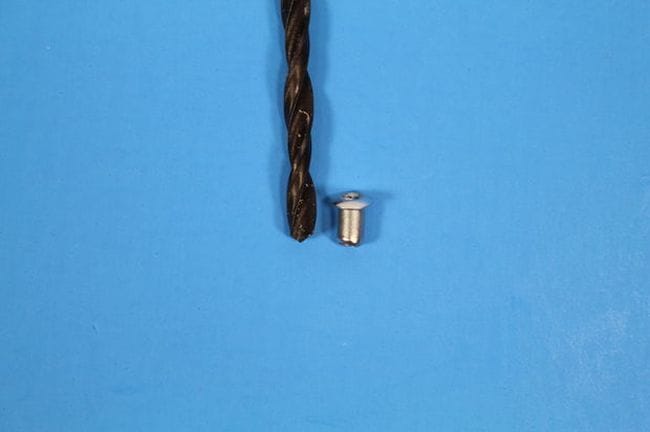

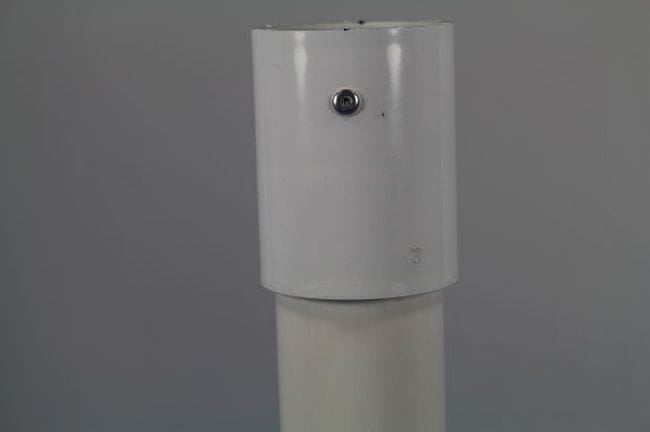

В отверстия в муфте устанавливает, с двух сторон, заклепки. Они будут играть роль штифтов.
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб

Шаг четвертый: направляющая

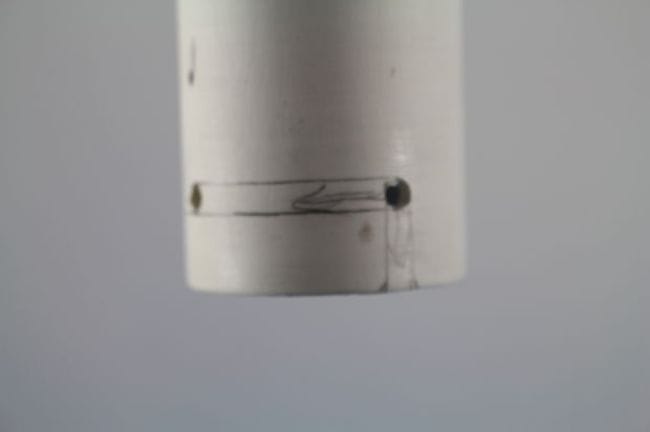

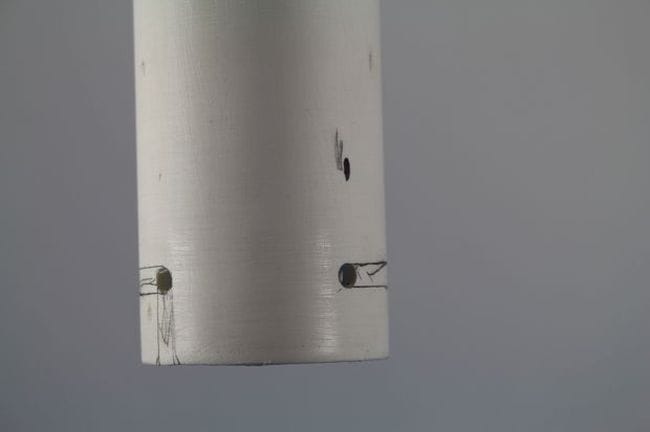

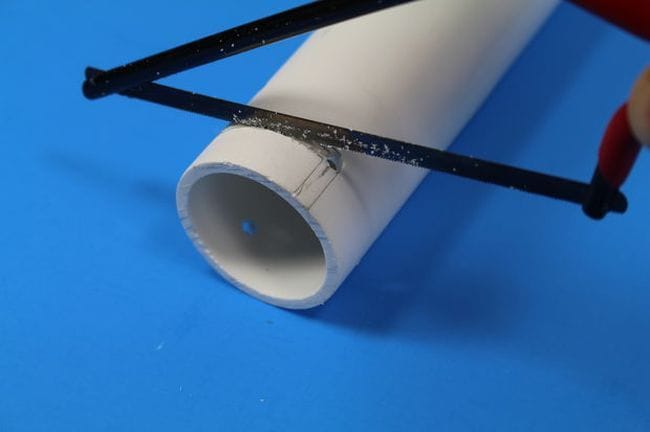

Теперь необходимо в трубе вырезать направляющие для штифтов. Рассверливает в трубе отверстия большим сверлом. Прорисовывает контур направляющей, как на фото. Вырезает, по контуру, направляющую.
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб
Быстросъемный разъем ПВХ труб

Шаг пятый: покраска
Окрашивает поверхность.
Быстросъемный разъем ПВХ труб

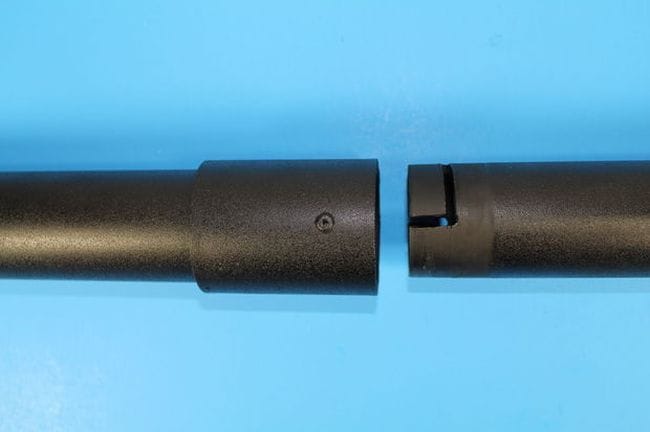

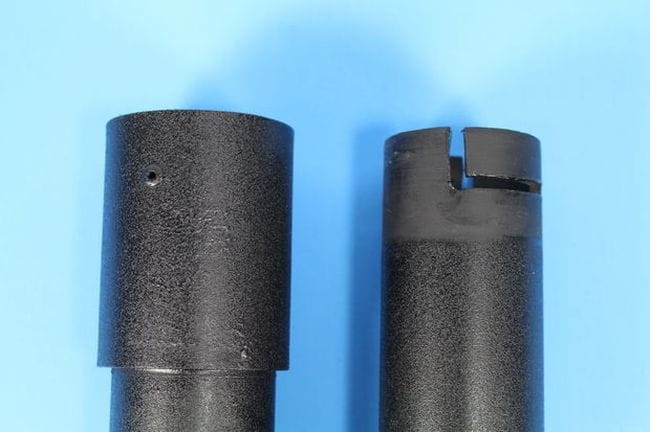

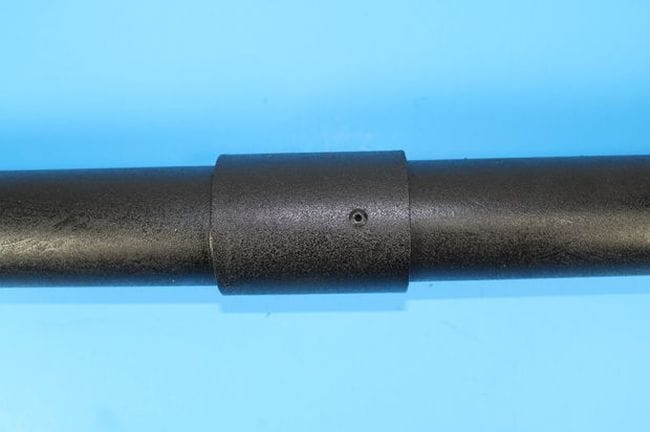

Теперь можно вставить трубу в муфту, повернуть по направляющим и надежно зафиксировать соединение.
