Стационарная циркулярная пила своими руками

Стационарная циркулярная пила своими руками

Тем людям кто часто занимается столярными работами для себя или на заказ, просто необходимо иметь в своей столярной мастерской стационарную циркулярную пилу. Работать на стационарном станке очень удобно и опять же положение спины прямое, что немаловажно при длительной и монотонной работе.

На сегодняшний день в магазинах имеется большой выбор станков и инструментов, но парой не по карману простому столяру и приходится выходить из положения применяя природную смекалку. К примеру мастер сделал стационарную пилу из ручной дисковой, как ему это удалось? Смотрим далее.

Материалы
1. ручная дисковая пила
2. фанера 11 мм
3. болты м-8 с мебельной шляпкой
4. шурупы
5. выключатель
6. провод
7. брус 40х40
8. мебельные направляющие

Инструменты
1. электролобзик
2. ручная дисковая пила
3. дрель
4. шуруповерт
5. молоток
6. отвертка
7. плоскогубцы
8. линейка

Процесс создания стационарной циркулярной пилы.
И так как было сказано выше, свою циркулярную пилу автор сделал из ручной дисковой, причем в конструкцию пилы не каких изменений внесено не было. Здесь просто делается стол, а подошва пилы крепится с нижней стороны столешницы, где предварительно сделан пропил под диск, сначала просверлены отверстия и потом пропилены. Из фанеры и бруса 40х40 создается основание.
Стационарная циркулярная пила своими руками

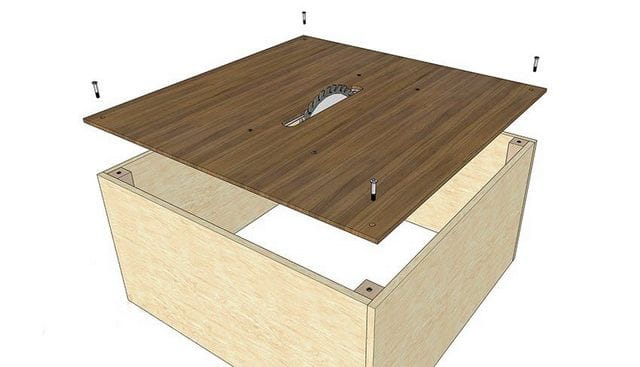

Затем из фанеры выпиливается столешница, автор рекомендует использовать ламинированную или же лакированную, потому как поверхность ровная и гладкая. Как было оговорено делается пропил, по углам сверлятся отверстия под последующее крепление.
Стационарная циркулярная пила своими руками

С нижней стороны столешницы крепится дисковая пила, при помощи болтов м-8, главным образом следует утопить шляпки болтов в фанере.
Стационарная циркулярная пила своими руками

Установлен и подключен выключатель, кнопка пуска на пиле зафиксирована в нажатом положении, а выключатель подключен к розетке, таким образом пилу разбирать не требуется и что то подключать к ней.
Стационарная циркулярная пила своими руками

Так же для удобства ведения работ, был сделан передвижной упор на мебельных направляющих.
Стационарная циркулярная пила своими руками

Продольный упор сделан из алюминиевого уголка.
Стационарная циркулярная пила своими руками

Для его регулировки требуется ослабить болты и переместить на необходимое для последующей работы расстояние.
Стационарная циркулярная пила своими руками

Но как вы понимаете при такой установке пилы будет потеряно 10-20 мм.
Стационарная циркулярная пила своими руками

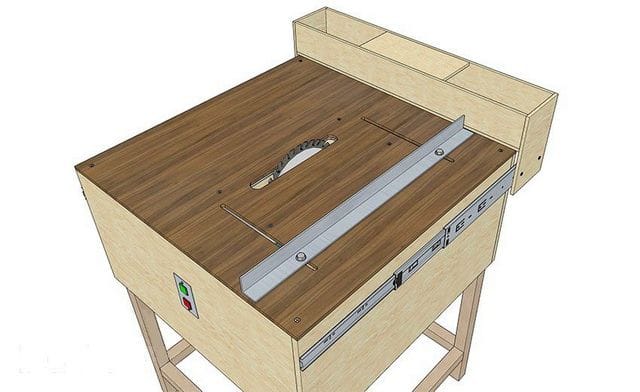

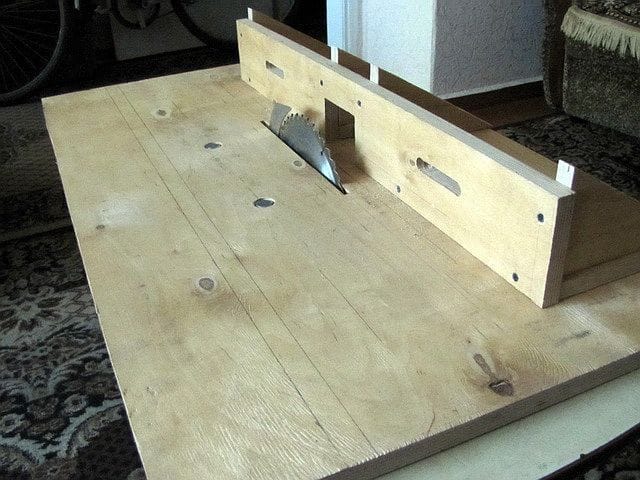

И вот собственно такая пила получилась у автора.
Стационарная циркулярная пила своими руками
Стационарная циркулярная пила своими руками

Так же вашему вниманию представлен видеоматериал из которого вы еще много чему научитесь. Приятного просмотра!

На этом заканчиваю рассказ. Спасибо за внимание! Заходите в гости чаще, не пропускайте новинки в мире самоделок!
