    Вытяжка с фильтром для паяльника своими руками

    Вытяжка с фильтром для паяльника своими руками

    Привет всем любителям самоделок. Многие радиолюбители знают, что пары выделяемые при пайке опасны для здоровья, что не есть хорошо. В целях обезопасить себя и окружающих, автором было принято решение сделать вытяжку для паяльника. Конструкция достаточно проста и в повторении легка.

    Для того, чтобы сделать вытяжку своими руками понадобится:
    * Вентилятор, 12 или же 220 В средних размеров.
    * Две пластиковые миски размерами 225*225мм и 165*165 мм.
    * Медная проволока.
    * Паяльник.
    * Канцелярский нож.
    * Резиновый шланг.
    * Стальная проволока.
    * Фильтр угольный для вытяжки.

    Вот и все необходимое для сборки вытяжки, можно собирать.

    Шаг первый.
    Для начала необходимо сделать конструкцию вытяжке, самым подходящим оказалось взять две миски разных размеров и установить в одну из них кулер.

    В миске, купленной в магазине, вырезаем с помощью канцелярского ножа отверстие для установки мотора с ветилятором. При работе с канцелярским ножом будьте осторожны и одевайте перчатки в целях безопасности.

    Вентилятор был снят вот с такого приспособления.

    После чего прикручиваем вентилятор на четыре винта.

    Шаг второй.

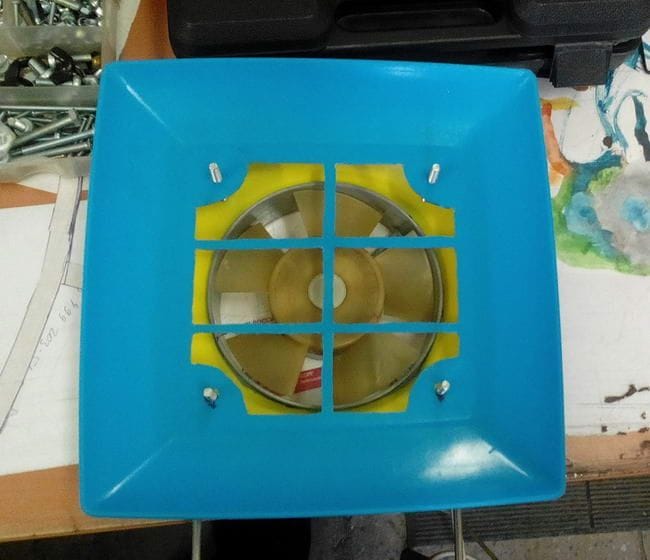

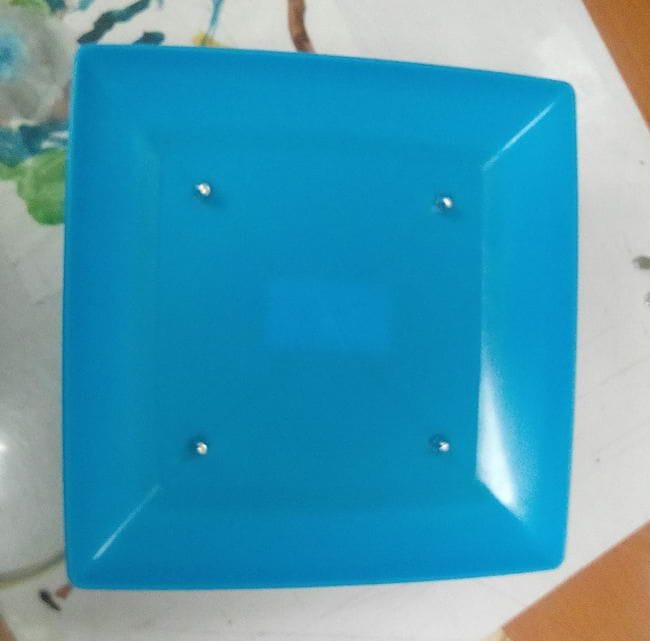

    В миске, которая побольше делаем решетку в основании. Затем маленькую миску с вентилятором закрепляем с большой при помощи винтов.




    Из оцинкованного железа делаем хомуты, чтобы прикрепить ручку с ножками к вентилятору.

    Ножки делаем из стальной проволоки толщиной около 4мм, что придаст конструкции больше устойчивости. Сгибаем проволоку, заранее одев резиновый шланг, протянув его строго по середине. Ширина ножек должна совпасть с шириной вентилятора. А теперь крепим ножки к вентилятору при помощи хомутов, сделанных ранее.

    Шаг третий.

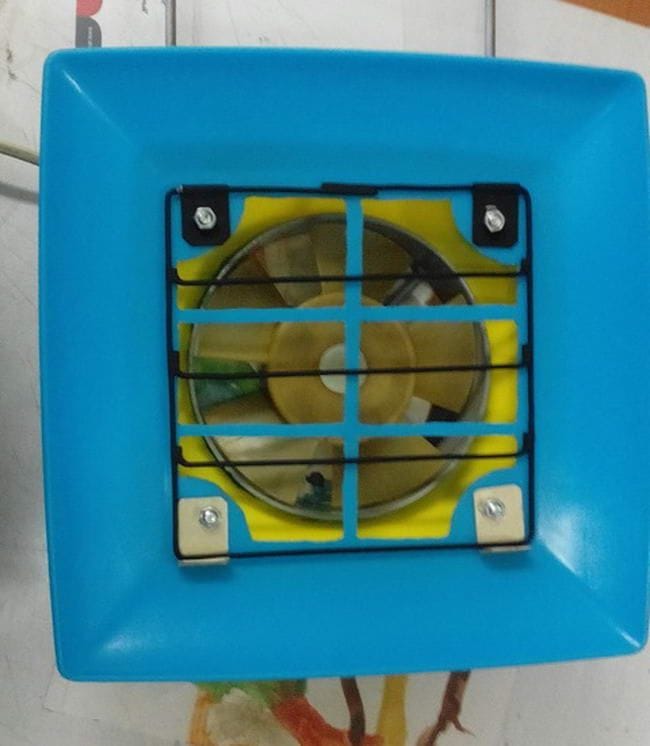

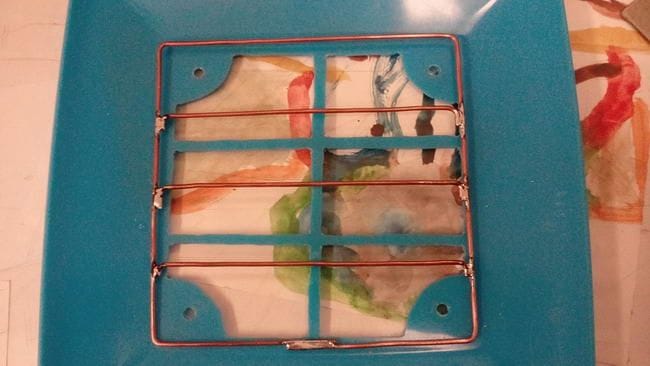

    Пришло время сделать крепеж для фильтрующего элемента, который сделаем из проволоки. Берем медную проволоку и при помощи плоскогубцев и паяльника создаем квадратную решетку. Из пластин оцинковки делаем крепеж, после чего красим решетку.


    Шаг четвертый.
    Устанавливаем фильтр.

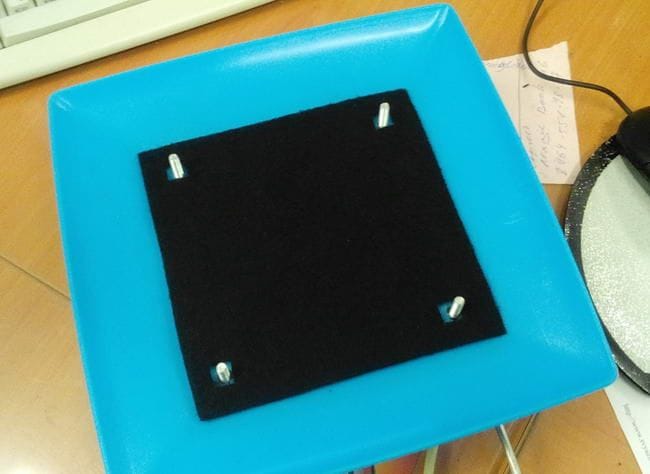

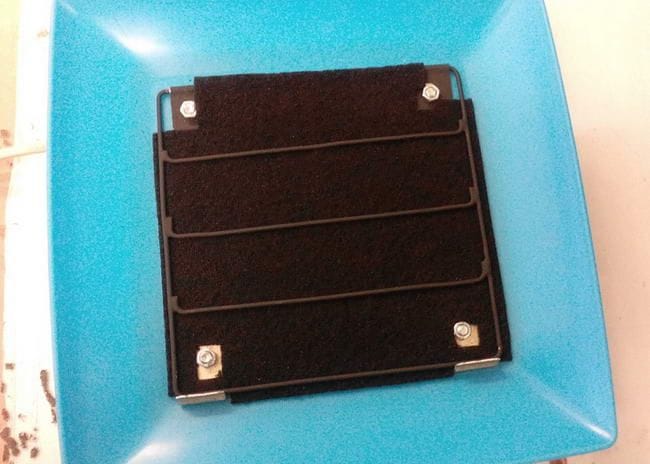

    Для этого откручиваем винты и ставим фильтр на место, после чего устанавливаем решетку из проволоки и закручиваем.


    Шаг пятый.

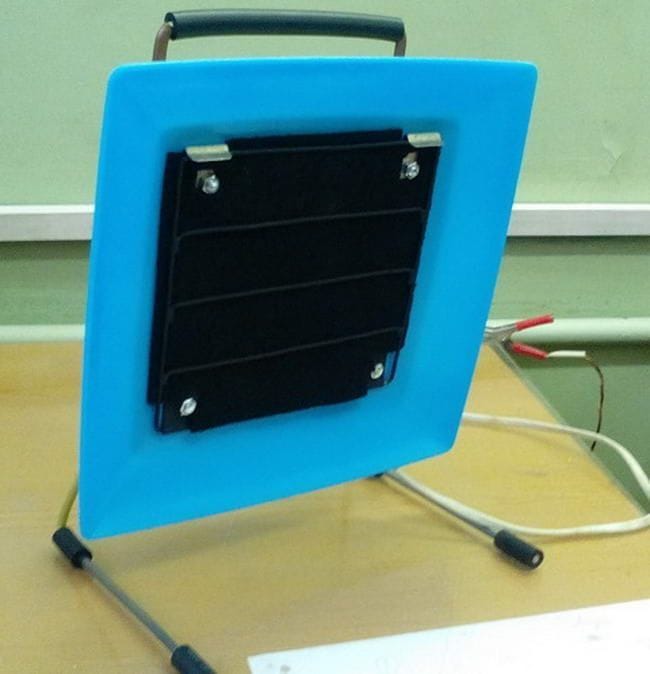

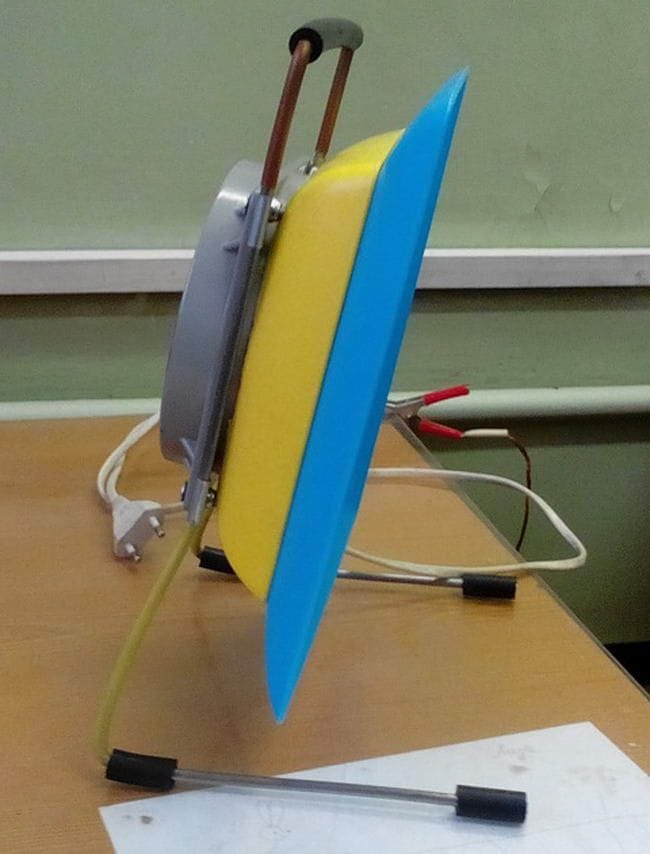

    В завершении загибаем ножки так, чтобы конструкция стояла устойчиво, а для того, чтобы вытяжка не скользила одеваем на ножки резиновый шланг, а затем припаиваем питающий провод вентилятора.


    На этом вытяжка готова, теперь паяльные работы будут куда безопаснее для здоровья.
    Всем спасибо за внимание.

    Источник (Source)
