Трехполосная акустическая система

Трехполосная акустическая система

В этой статье будет рассказано и показано как из различных старых запчастей советских звуковых колонок и электротехнических деталей можно изготовить трехполосная акустическая система удовлетворительного качества. Основной задачей автора при сборке системы, было желание сделать качественную вещь по минимально возможной цене.

Материалы и детали, которые были задействованы для сборки трехполосной акустической системы:

-динамики низкой частоты 25гд26
-динамики средней частоты 3гд8е
-высокочастотные динамики 10гдв-35
-фильтр от с90
-корпусы других звуковых устройств
-деревянные бруски
-болты, саморезы
-клей ПВА
-наждачная бумага
-ДСП
-грунтовка
-герметик
-различные инструменты
и другие детали, которые вы можете заметить на приведенных ниже фотографиях.

Рассмотрим подробнее, что именно повлекло автора заняться этой самоделкой, а так же сам процесс сборки трехполосной акустической системы.

В настоящее время в магазинах торгующих электроникой можно найти огромный выбор разнообразных акустических систем, в том числе активных. Но бюджетная ценовая категория таких систем, несмотря на свой приятный вид, в основном имеет не совсем хорошее звучание, которое не дотягивает до проверенных временем советских звуковых колонок, таких как С30 и С50.

Поэтому целью данного проекта было создание добротной самодельной акустической системы, которая будет надежно работать и иметь достойные звуковые показатели, затратив при этом минимальное количество средств, используя детали, которые можно достать по самым низким ценам на барахолках. В итоге собрав все необходимые материалы, автор приступил к созданию своей акустической системы

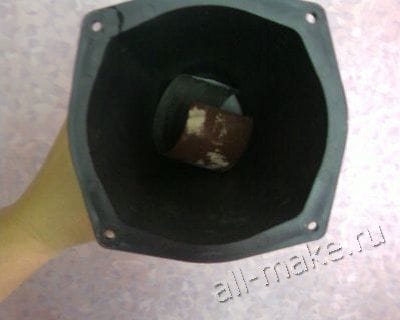

Основой любой акустической системы являются динамики. Динамики, которые удалось заполучить автору, были в потрепанном состоянии, так как динамики средней частоты, например, были взяты от устаревшего радиоприемника, который не использовался в течение около 20 лет и все это время стоял на чердаке у приятеля автора. Примерно такая же ситуация была и с динамиками высокой частоты, которые были взяты от системы с90, как и некоторые другие детали. Поэтому первым делом автор приступил к их обновлению и приведению в надлежащее работоспособное состояние. К примеру, низкочастотные динамики 25гд26 собирались из нескольких штук, при этом катушки, естественно, были намотаны заново. Для их намотки был использован провод максимального возможного диаметра, а проводящие косички сделаны длиннее, что в итоге положительно отозвалось на четкости звучания.
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система

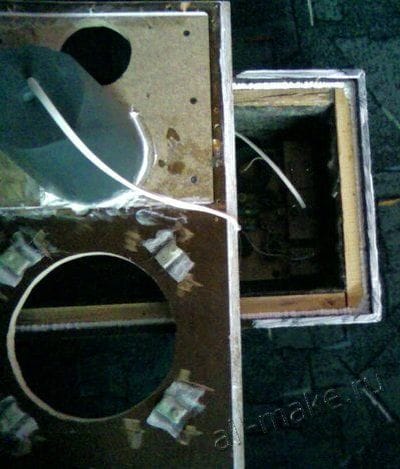

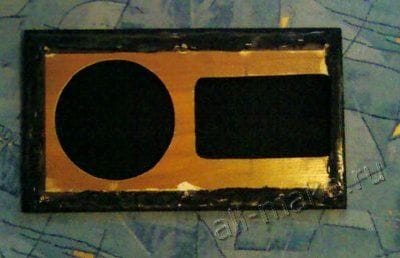

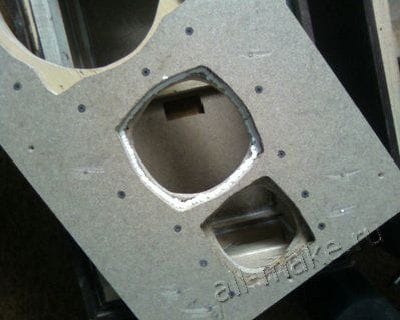

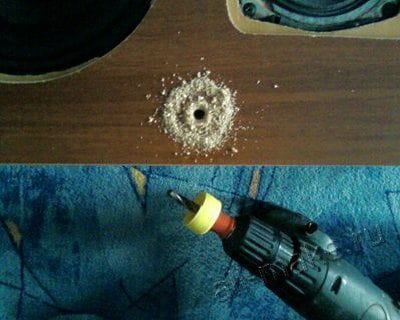

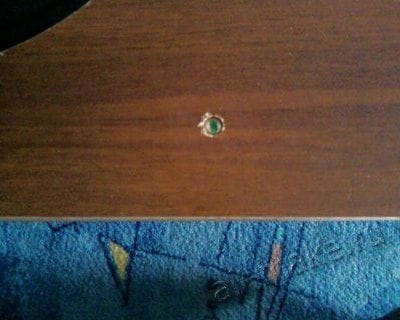

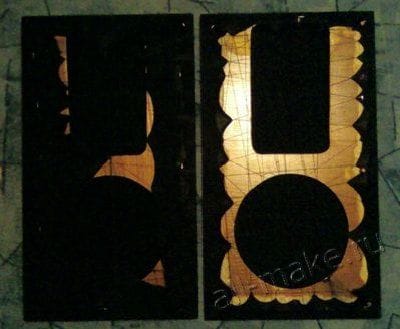

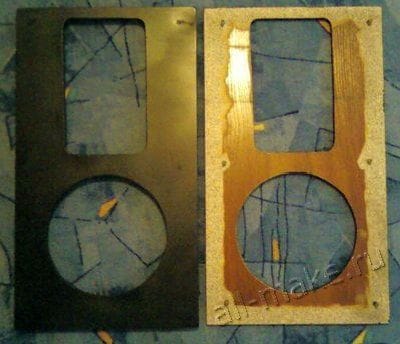

Когда основная функциональная часть будущей акустической системы была приведена в порядок, автор принялся за создание подходящего для этой системы корпуса. В качестве материалов для корпуса системы были использованы части корпуса различных акустических устройств и в частности прошлых самоделок автора. Эти корпуса были разобраны, после чего из края были зачищены для последующей новой сборки.

Работа, проводимая над созданием корпуса, хорошо отражена в приведенных фотографиях.

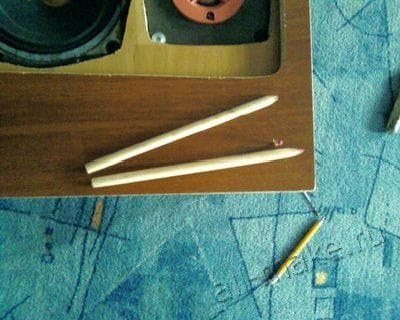

Для скрепления различных частей корпуса были использованы как клей ПВА, так и саморезы с брусками.
Трехполосная акустическая система
Трехполосная акустическая система[
Трехполосная акустическая система
Трехполосная акустическая система

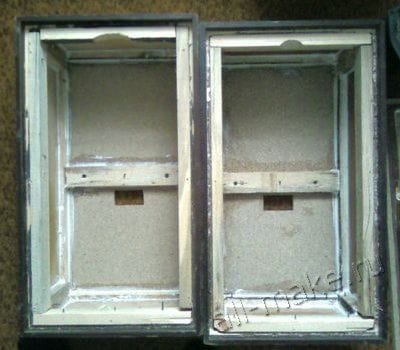

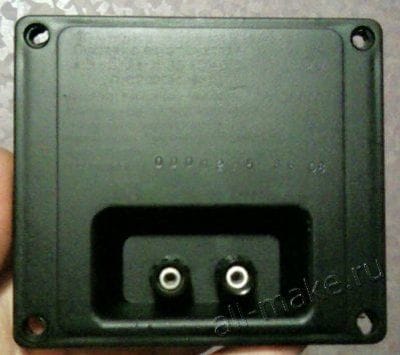

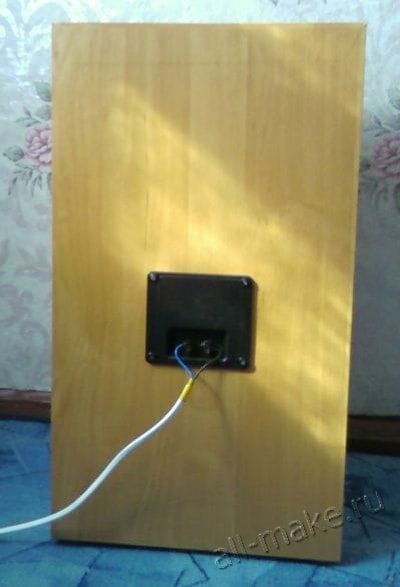

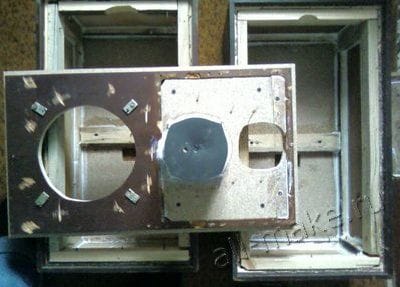

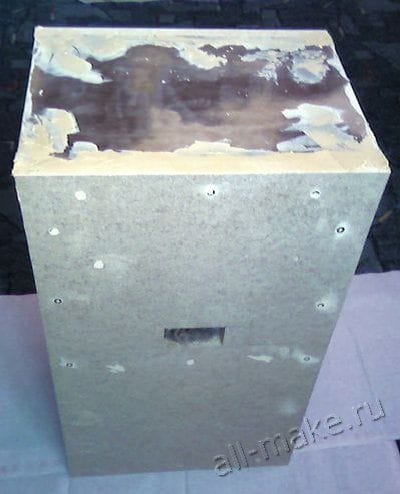

Задняя стенка корпуса системы собиралась из части корпуса другого устройства и листа ДСП. В итоге стенка получилась около 40 мм толщиной и была дополнительно укреплена. В качестве придания дополнительной жесткости, была использована поперечная рейка, которая послужила своеобразным ребром.
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система

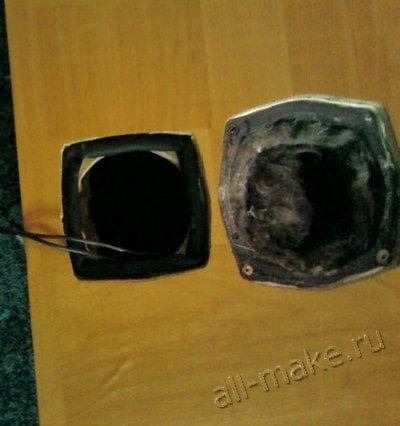

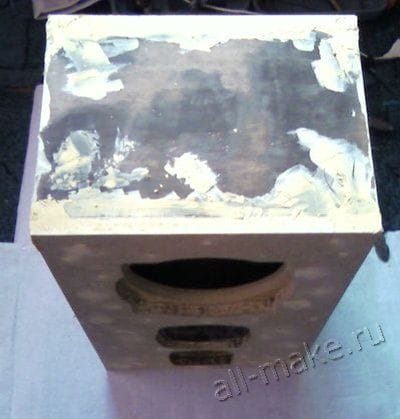

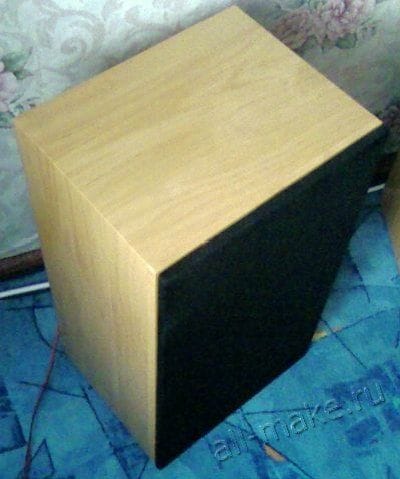

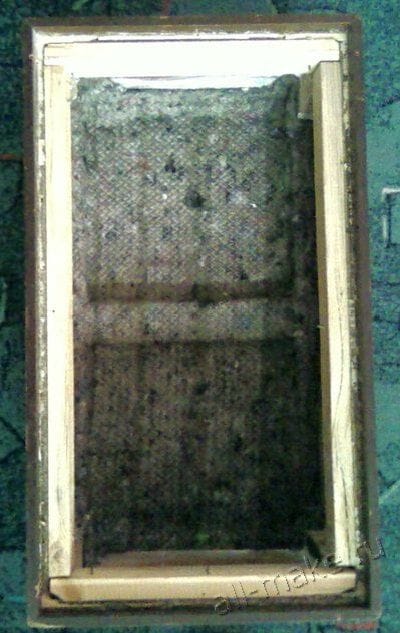

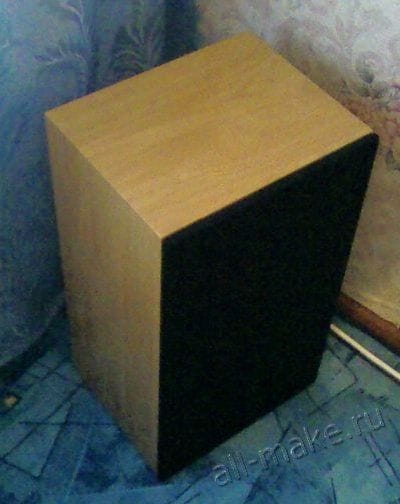

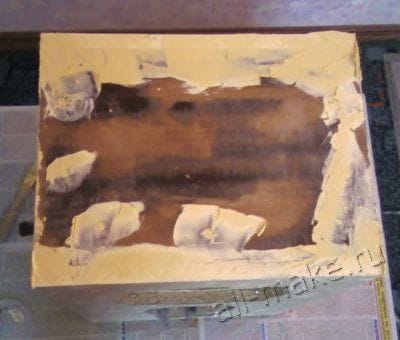

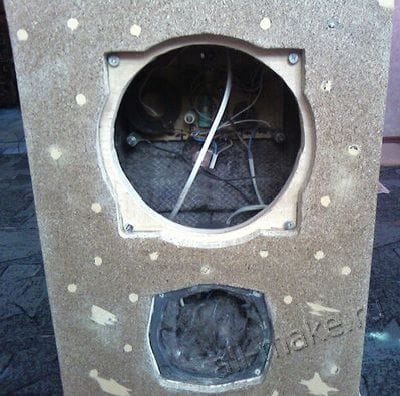

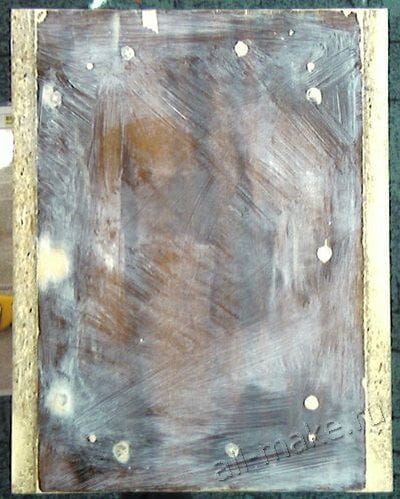

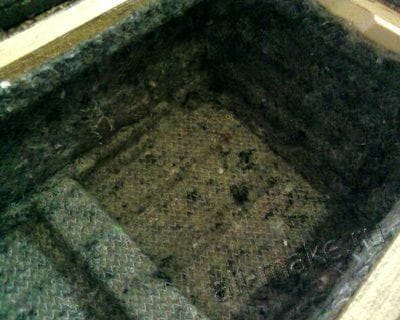

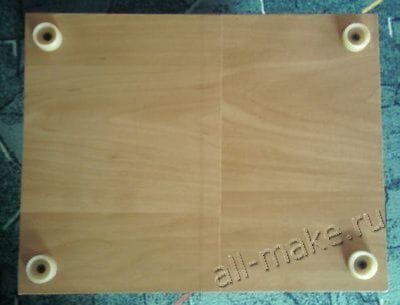

Все детали были ошкурены, сам корпус зашпаклеван и промазан герметиком. Так же производились работы по грунтовке и оклейке корпуса устройства. Кроме того, для того чтобы снизить вибрацию при работе устройства, внутренняя часть корпуса была ватином.
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система

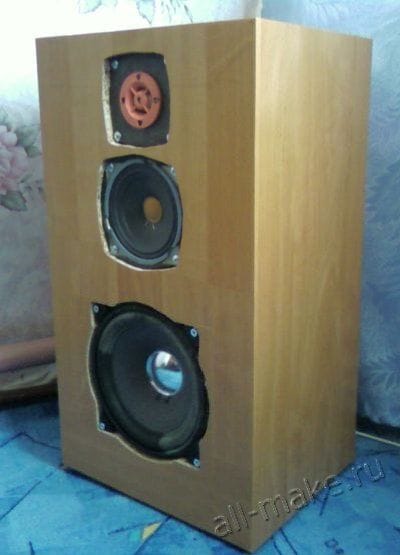

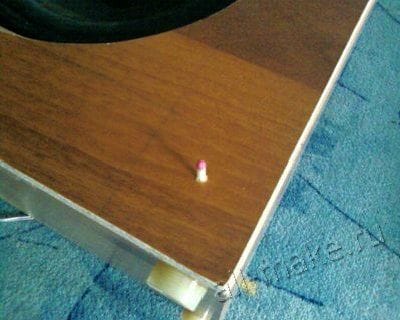

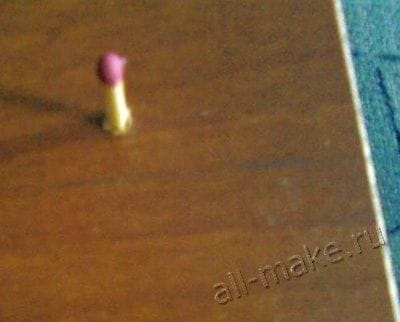

В итоге полученная система по субъективной оценке самого автора, легко переигрывает такие системы как «микролаб соло 6» и многие другие аналоги этой ценовой категории и не только.
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система
Трехполосная акустическая система

Сам звук вполне четкий, и динамики средней частоты звучат хорошо. Так же хватает и ВЧ динамиков. Низкочастотные динамики так же звучат достаточно четко и не размазывают звучание во много благодаря ЗЯ.

Мощность при номинальных нагрузках составляет порядка 25 ватт, а максимальная около 70 ватт, при этом динамики работали так же четко. Таким образом, при сравнительных испытаниях система показала себя намного лучше, чем с 50.

Поэтому всем любителям музыки, разбирающимся в электронике и имеющим достаточное количество времени, автор советует попробовать самим собрать подобную систему и убедиться в возможности качественного звука за невысокую цену. Кроме того, вещи, созданные своими руками, ценятся больше как для себя самого, так и для окружающих, считает автор.

Не забывайте в комментариях делиться своими замечаниями и идеями относительно совершенствования системы, или ее переделки, так как ваши советы вполне могут оказаться полезными для людей, которые так же решили создать акустическую систему своими руками.
