На сей день все большую популярность приобретает направление Стимпанка, как среди молодежи, так и старшего поколения. Ребята делают интересные и уникальные вещи, а самое главное все выполняют в ручную и некогда не копируют работы. Вот и наш автор в очередной раз решил создать уникальную вещицу в стиле Стимпанк, на тематику дирежаблей-бомбардировщиков и штурманов-наводчиков. Для ведения корректировки огня, штурману требуется маскирующие освещение, дабы не попасть в прицел противника. И так давайте же рассмотрим как автор делал ручку с подсветкой и что ему для этого понадобилось.

Материалы
1. латунная трубка
2. медная проволока
3. медная трубка
4. светодиод 2 шт
5. кнопочный выключатель (с фиксацией)
6. перьевая ручка
7. чернильный картридж
8. медный провод
9. оргстекло
10. деревянный брус

Инструменты
1. токарный станок
2. сверлильный станок
3. горелка
4. аммиачная баня
5. наждачная бумага
6 бор-машинка
7. штангенциркуль
8. паяльник
9. плоскогубцы
10. ножовка по металлу
11. лобзик

Процесс создания ручки штурмана-наводчика в стиле Стимпанк

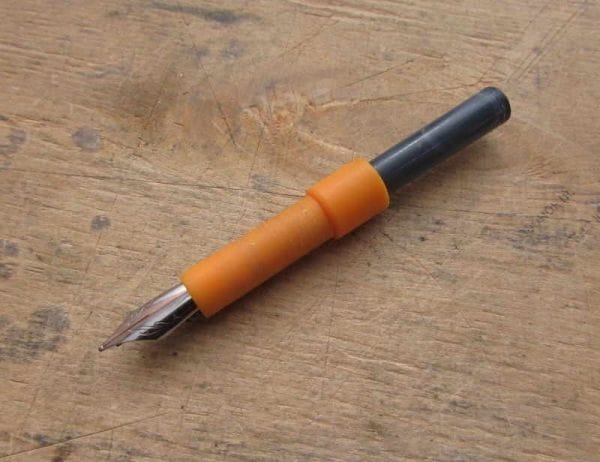

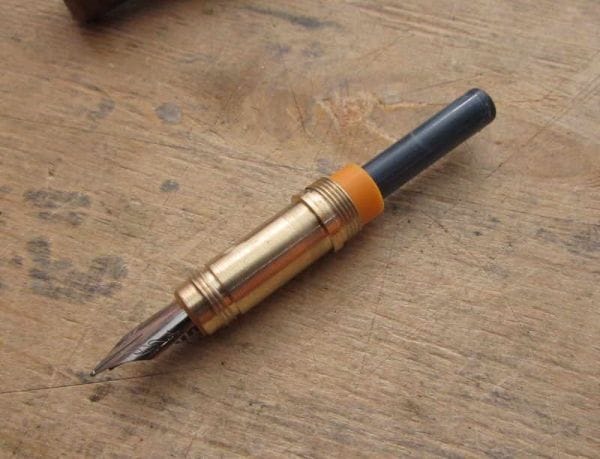

И так первым делом автор подыскал подходящего донора из огромного выбора перьевых ручек. Прикупил в магазине несколько экземпляров от самого дешевого за 15 рублей до среднего в 90 р. Провел испытания каллиграфического письма на бумаге и пришел к выводу что лучшим вариантом будет ручка та что подороже. Далее мастер ее разобрал и оставил только перо, да картридж с чернилами, затем пластмассовый корпус слегка обточил.
Ручка штурмана-наводчика в стиле Steampen
Для основания ручки, мастер выточил из латунной трубки корпус.
Ручка штурмана-наводчика в стиле Steampen

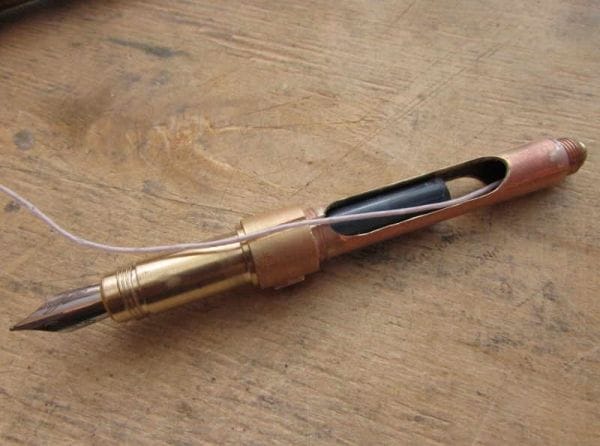

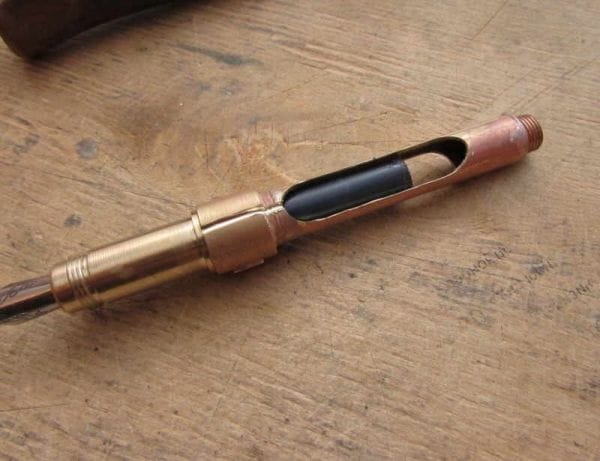

Замена картриджей будет происходить вот через это технологическое отверстие.
Ручка штурмана-наводчика в стиле Steampen

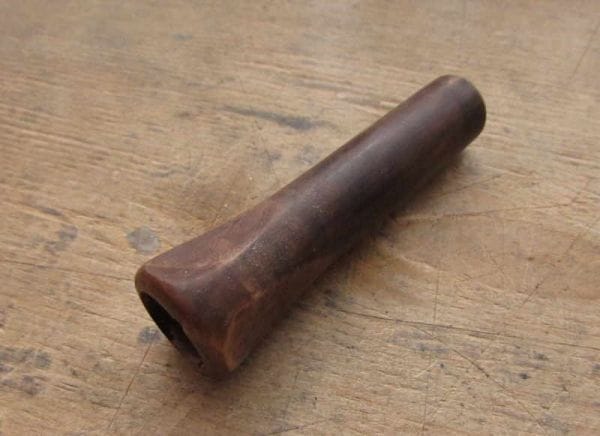

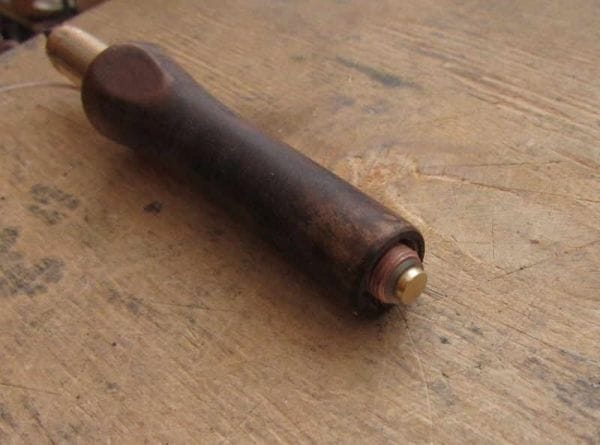

Часть корпуса будет находится в деревянном футляре.
Ручка штурмана-наводчика в стиле Steampen

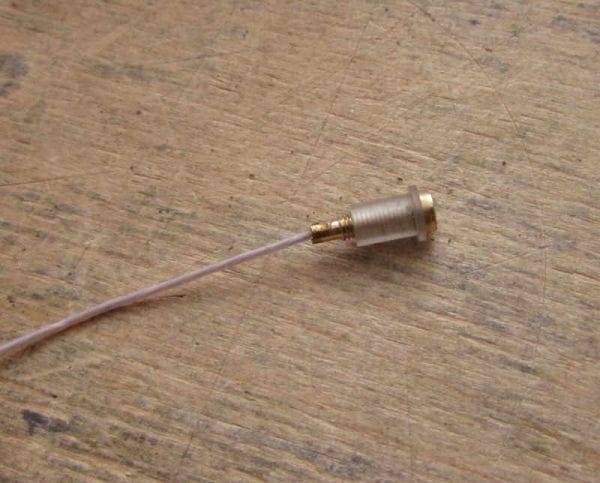

Затем изготавливается плюсовой контакт в оболочке из оргстекла.
Ручка штурмана-наводчика в стиле Steampen
Провод будет только один + а минус будет замкнут на корпус (масса)
Ручка штурмана-наводчика в стиле Steampen

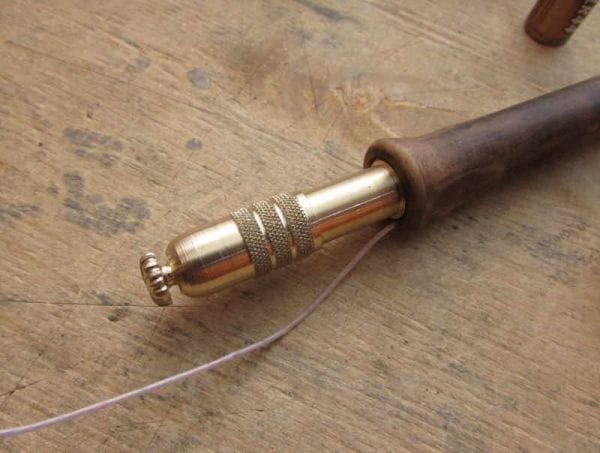

Загоняется в деревянный футляр.
Ручка штурмана-наводчика в стиле Steampen

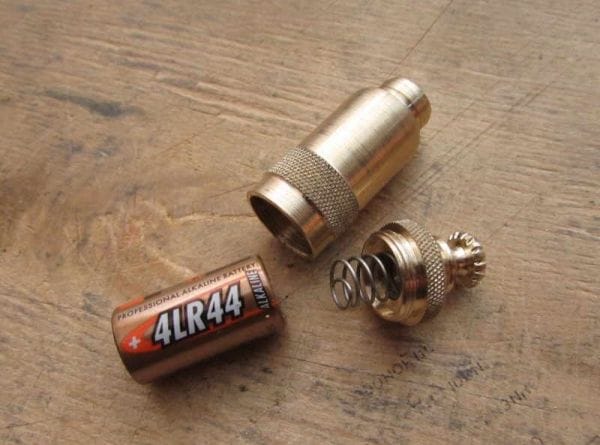

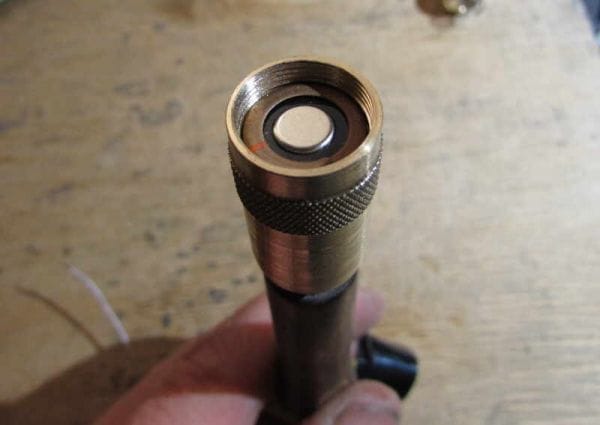

В колпачке будет установлена вот такая вот батарейка на 6 вольт.
Ручка штурмана-наводчика в стиле Steampen
Вот что получается.
Ручка штурмана-наводчика в стиле Steampen
Ручка штурмана-наводчика в стиле Steampen

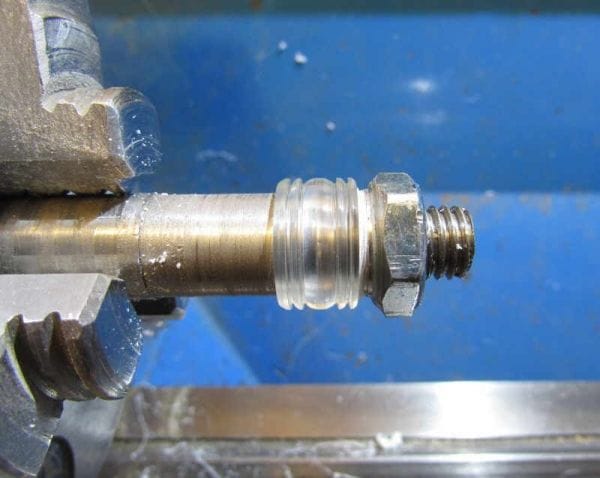

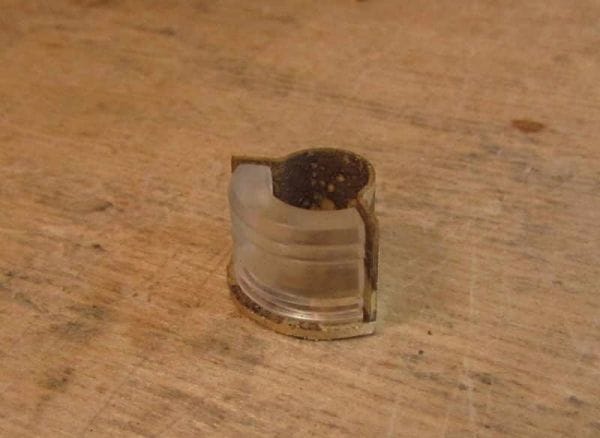

Далее из оргстекла изготавливается рассеиватель, данную операцию автор выполняет на токарном станке.
Ручка штурмана-наводчика в стиле Steampen
Вот что получилось в итоге.
Ручка штурмана-наводчика в стиле Steampen

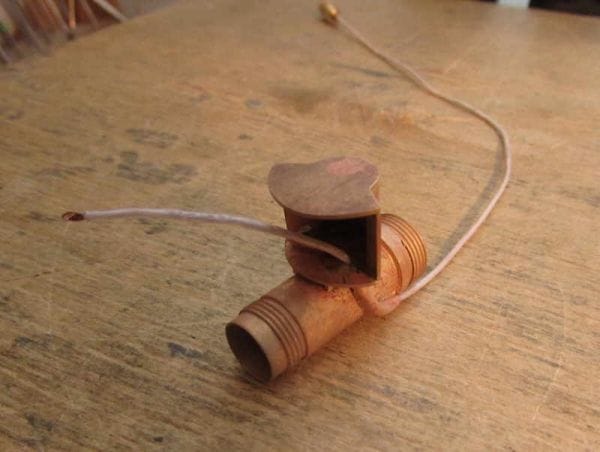

К корпусу припаивается корпус подсветки.
Ручка штурмана-наводчика в стиле Steampen

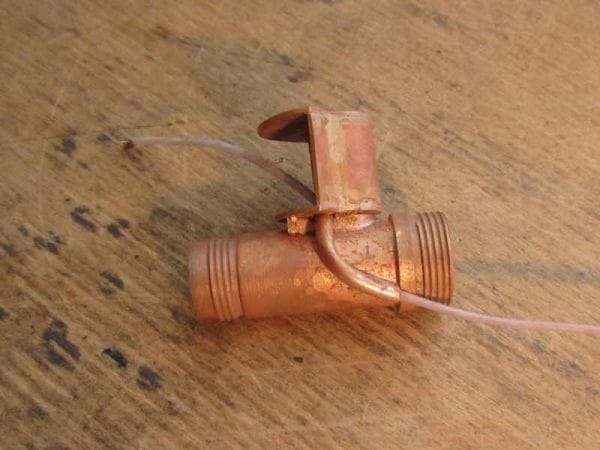

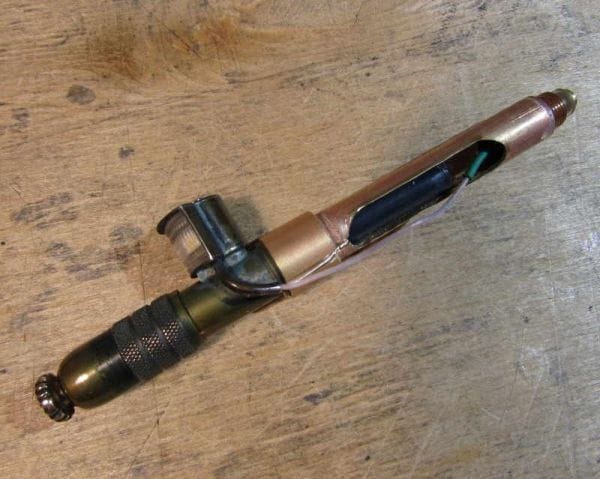

Провод протянут через медную трубку, которая так же припаяна к корпусу.
Ручка штурмана-наводчика в стиле Steampen

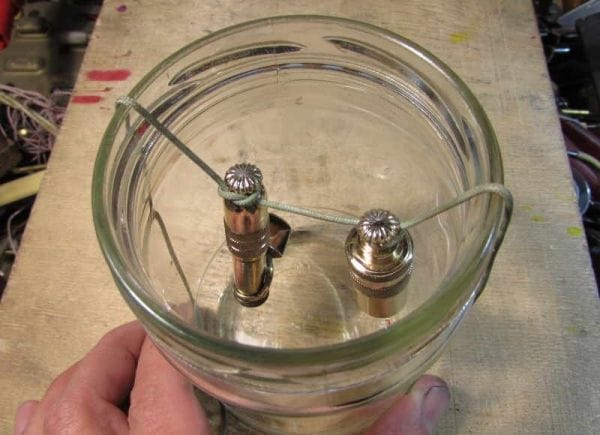

Изготовленные латунные детали помещаются в аммиачную баню.
Ручка штурмана-наводчика в стиле Steampen

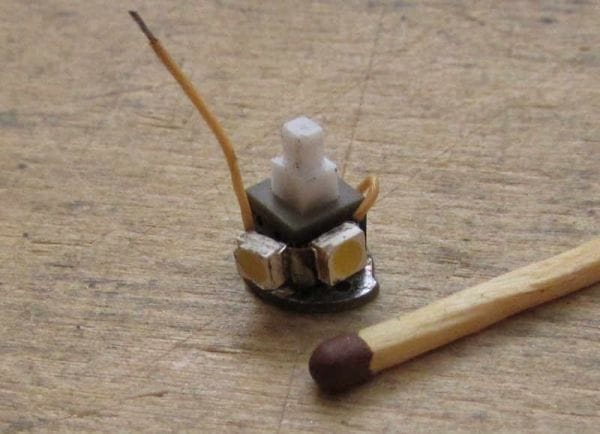

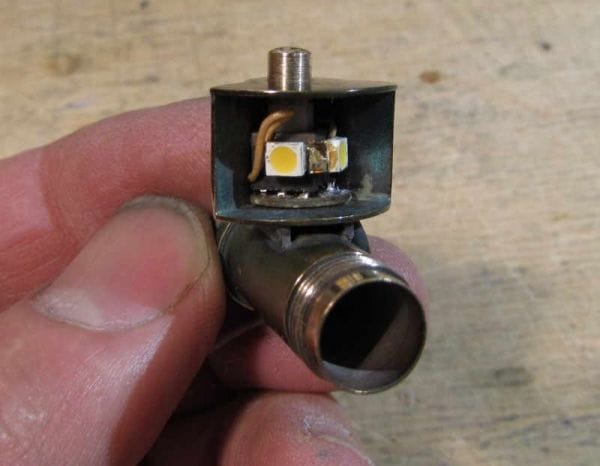

Припаиваются 2 светодиода и кнопка с фиксацией (вкл/выкл)
Ручка штурмана-наводчика в стиле Steampen
Устанавливается в корпус отражателя.
Ручка штурмана-наводчика в стиле Steampen
И вот что получилось.
Ручка штурмана-наводчика в стиле Steampen

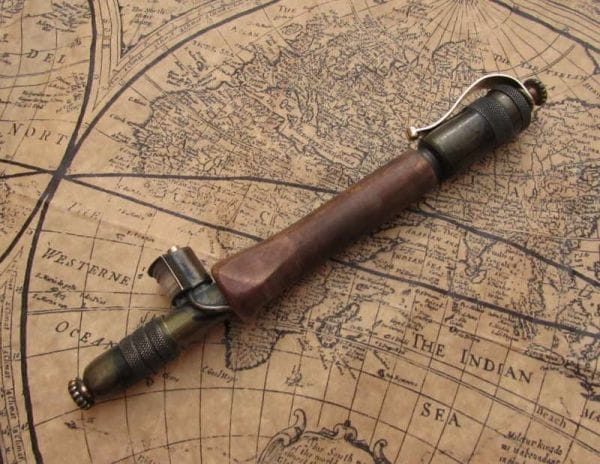

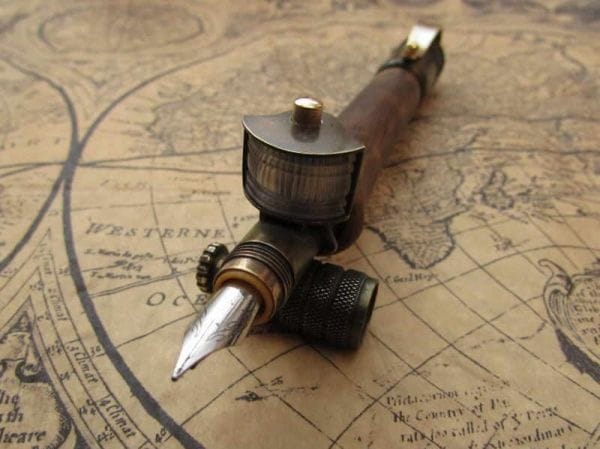

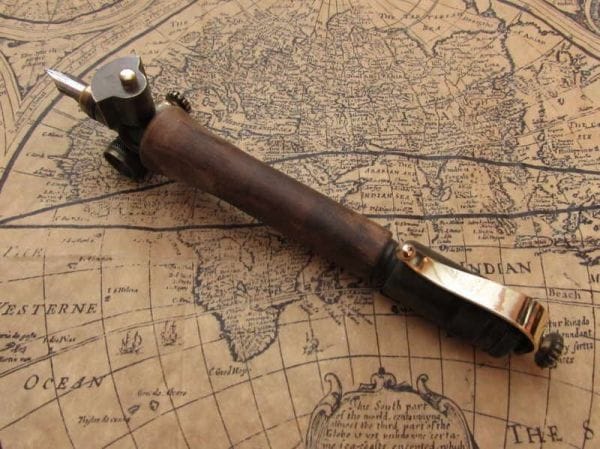

После того все работы по сборке ручки были завершены, автор перешел к фотографированию готового изделия.
Ручка штурмана-наводчика в стиле Steampen
Ручка штурмана-наводчика в стиле Steampen
Ручка штурмана-наводчика в стиле Steampen
Ручка штурмана-наводчика в стиле Steampen
Ручка штурмана-наводчика в стиле Steampen

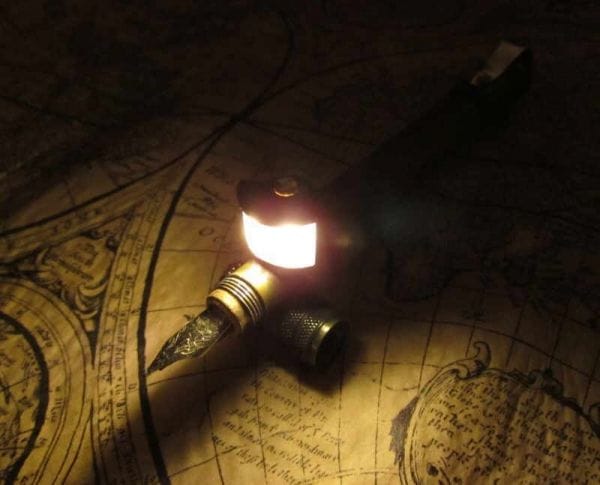

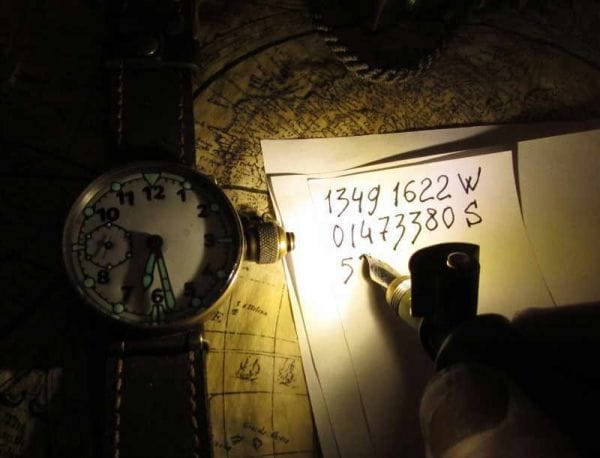

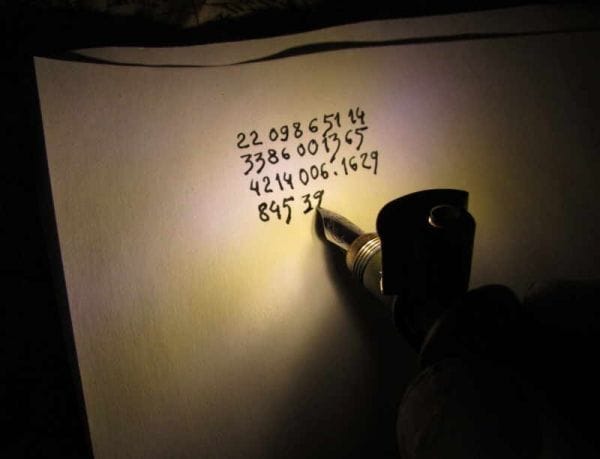

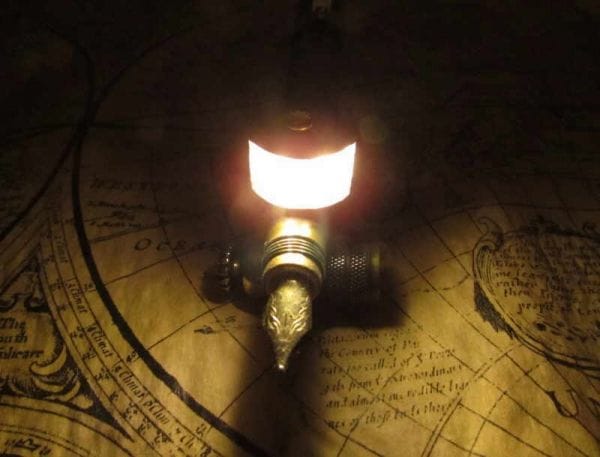

Как видно на фото, подсветка прекрасно работает, можно делать расчеты и корректировку в полной темноте, при этом не попадать в поле зрения противника. На этом заканчиваю статью. Спасибо за внимание! Заходите в гости чаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!
