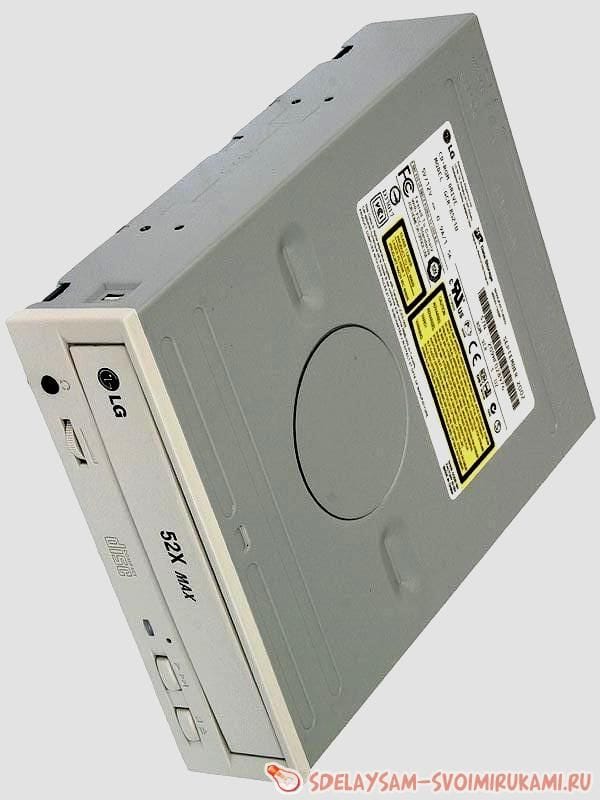

В этой статье будет рассмотрено как из CD или DVD привода сделать устройство облегчающее изготовление печатных плат. Для своего устройства автор использовал CD-ROM фирмы LG.

Инструменты и материалы:
-CD-ROM;
-Втулка металлическая с внутренней резьбой;
-Канцелярская скрепка;
-Две клеммы;
-Резистор 330-1шт;
-Резистор 1к-2шт;
-Транзистор КТ805БМ;
-Транзистор С945;
-Конденсатор 0,1 мкФ;
-Диод;
-Светодиод;
-Разъем;
-Стабилитрон BZX85C6V8;
-Провода;
-Термоусадочная трубка;
-Паяльник;
-Слесарный инструмент;
-Блок питания;

Шаг первый: разборка
Сначала автор разбирает привод. Для устройства оставляет переднюю плату, подвижный лоток, пластмассовое основание, двигатель и редуктор. Остальные части не понадобятся и автор удаляет их.

Шаг второй: механическая часть

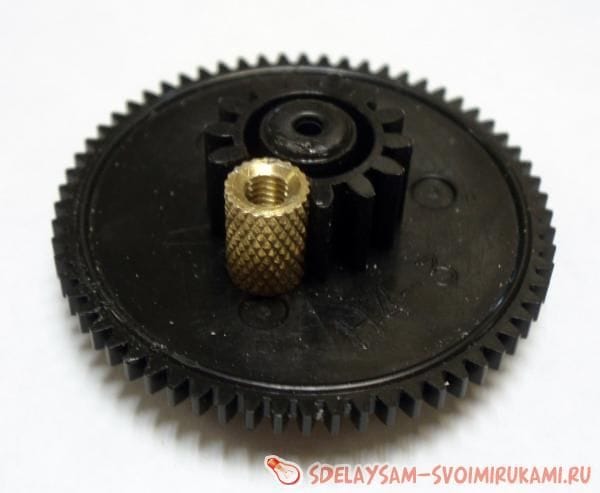

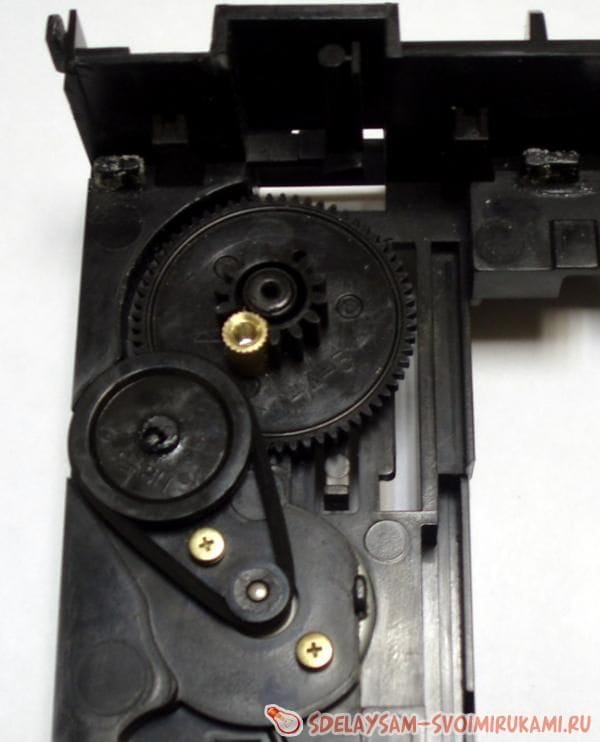

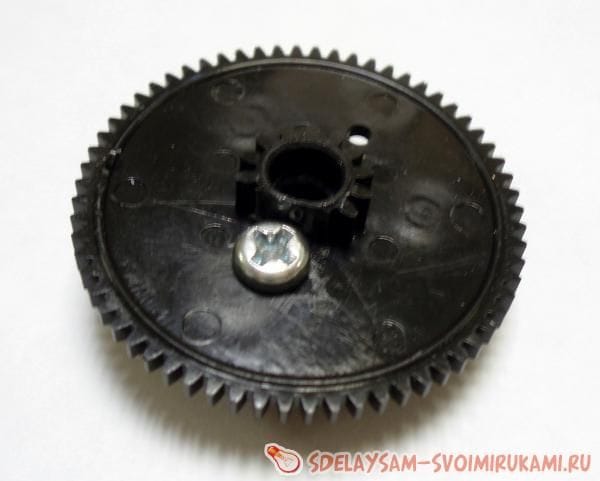

Снимает шестерни. Удаляет два зуба у большой шестерни, которая передавала усилие на рейку лотка. На место удаленных зубьев крепит втулку с резьбой.
«Мешалка» из CD-привода для травления печатных плат
«Мешалка» из CD-привода для травления печатных плат

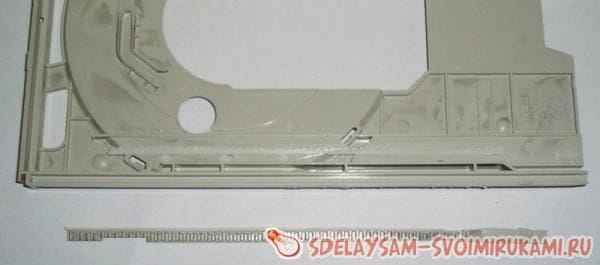

Срезает рейку с лотка.
«Мешалка» из CD-привода для травления печатных плат

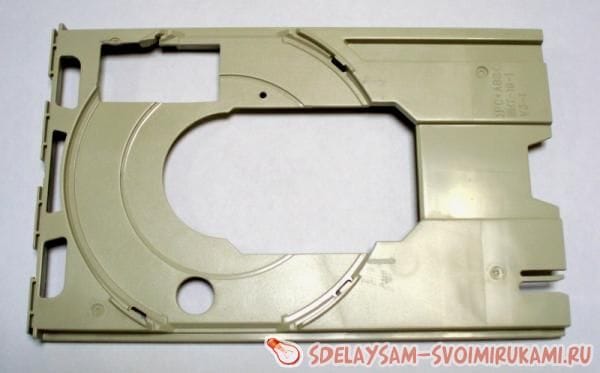

Затем в лотке делает отверстие 20*40 мм.
«Мешалка» из CD-привода для травления печатных плат

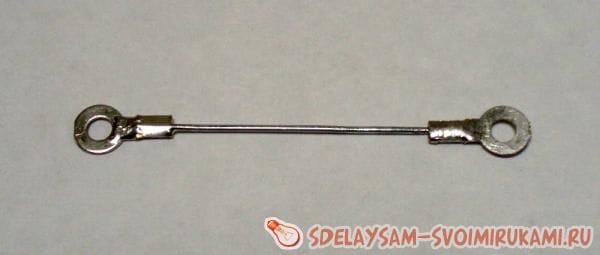

Из скрепки и двух клемм изготавливает шатун. Для прочности облуживает места соединения.
«Мешалка» из CD-привода для травления печатных плат

Собирает редуктор.
«Мешалка» из CD-привода для травления печатных плат

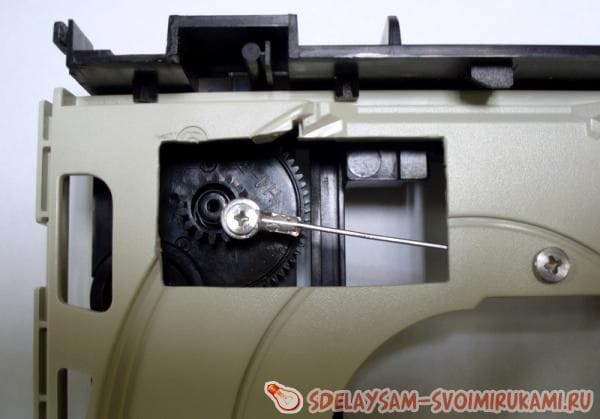

Крепит шатун. Винт, который вкручивается в втулку, должен быть такой длинны, что бы при закручивании он упирался и проушина шатуна свободно крутилась вокруг него. Вторая проушина жестко крепиться к лотку. Проверяет работу механической части, при необходимость подгоняет детали, что бы ни где, ни чего не цеплялось.
«Мешалка» из CD-привода для травления печатных плат

Шаг третий: электрическая часть

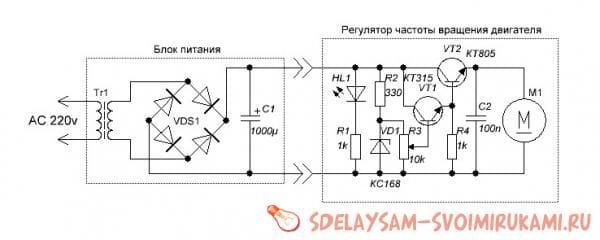

Далее автор собирает стабилизатор, с регулировкой напряжения от 0 до 6,5В, по ниже приведенной схеме.
«Мешалка» из CD-привода для травления печатных плат

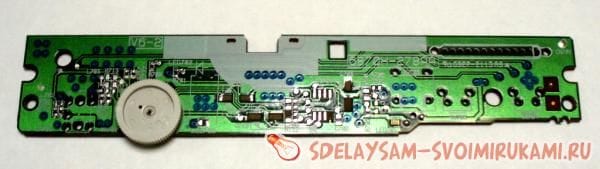

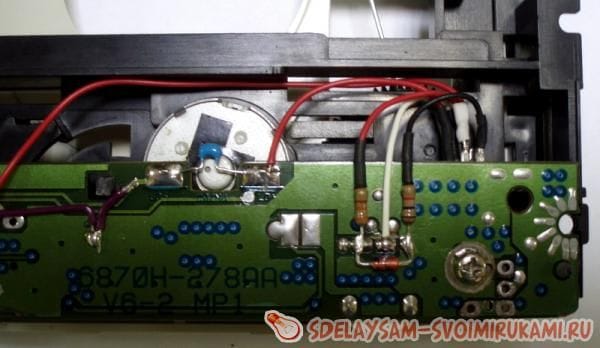

Для этого с платы удаляет все компоненты кроме переменного резистора.
«Мешалка» из CD-привода для травления печатных плат

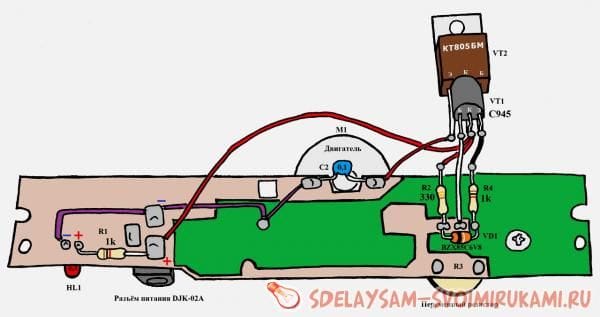

Схему собирает навесным монтажом. Не задействованные дорожки необходимо разорвать.
Два секции резистора автор соединяет параллельно. В силу того, что ток небольшой можно обойтись без дополнительного охлаждения транзисторов регулятора.
«Мешалка» из CD-привода для травления печатных плат

Транзисторы установлены с обратной стороны платы, концы изолированны термоусадкой.
«Мешалка» из CD-привода для травления печатных плат

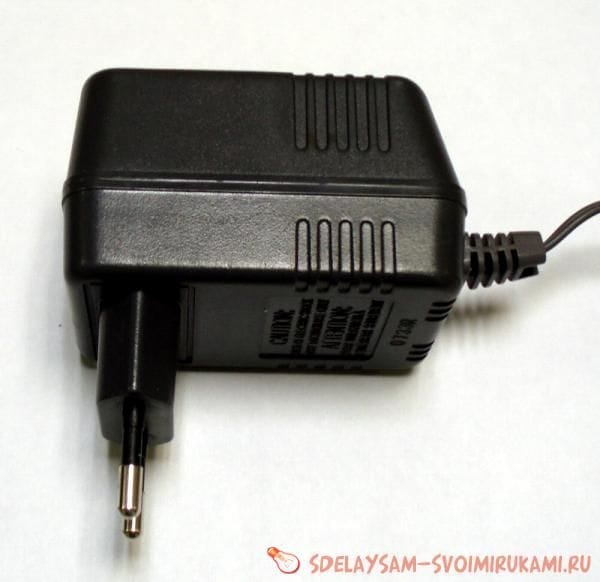

Блок питания автор использовал от базы телефона. Параметры блока питания должны быть в пределах 7,5-12 вольт.
«Мешалка» из CD-привода для травления печатных плат

Устройство готово. Для раствора автор использовал пластиковые ванночки от мороженного. В ванночку заливал около 150 мл раствора.

Из опыта автора по использованию устройства:
-уменьшение время травления плат
-равномерность травления
-отсутствие «подтравов» и «перетравов»
«Мешалка» из CD-привода для травления печатных плат
